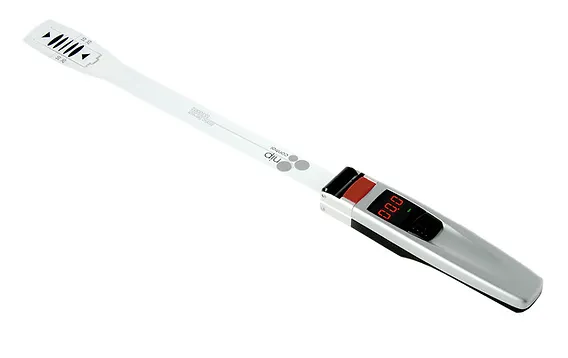

Nip宽度指示器测量两个辊（一个软辊和一个硬辊）之间的静态接触区域。当传感器上的长度敏感条纹位于辊隙中时，仪器会连续测量辊隙宽度。
Nip宽度指示器-单位为毫米/英寸

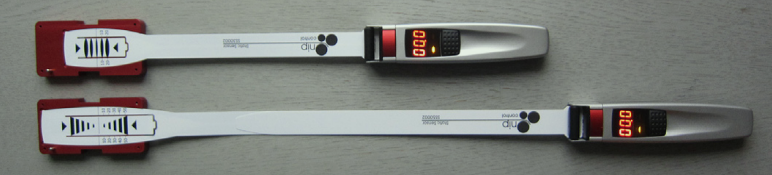

选择一个300mm长的传感器叶片，用于测量宽度不超过20mm的辊隙，或者选择一个500mm长的传感叶片，用于宽度不超过50mm的辊隙。
可选-可追溯校准系统
终极质量控制功能。
标准Nip宽度指示器仪器在启动过程中对传感器叶片进行自检。如果传感元件因使用而磨损，不再符合指定的性能参数，将显示一条消息，警告叶片无法使用。
Nip Control新的Nip宽度指示器校准系统满足了这些要求。
检查每个校准单元
根据“国家主管机构”以预定义的时间间隔控制的参考，确保测量结果可根据质量标准进行验证和可追溯。
操作简单

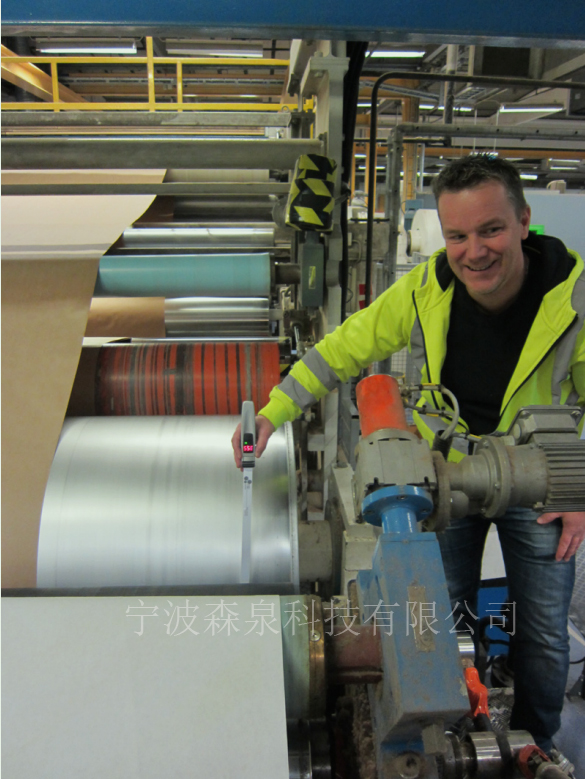

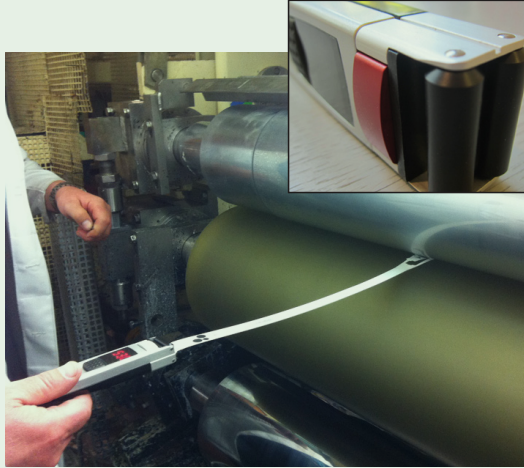

1.将传感器叶片的尖端放在辊子之间。将其卷起或夹紧。显示器以毫米或英寸为单位显示读数
2.将辊隙宽度调整到所需水平，同时将传感器叶片保持在辊隙中
3.反转滚轮或将其分开
控制工艺关键是辊隙和辊隙特性非常重要
使用数字Nip测量既快速又简单。你可以快速地设置滚轮，并经常检查它们的状态。
该过程是可重复的，与操作员无关。测量数据有助于统计趋势分析和持续的过程改进，最终提高产品质量和过程控制，降低产品成本，延长生产时间。提高工作满意度是一个额外的好处：不再试错！
辊隙
在确定辊隙特性的同时，辊隙会生成压力曲线。压力曲线由Nip压力和Nip宽度定义。
-压力指示器测量峰值压力，单位为牛顿/cm2。
-Nip宽度指示器以毫米或英寸为单位测量辊隙宽度。
辊轮的寿命
橡胶是一种“有生命”的材料，在其使用寿命期间会不断膨胀和收缩。当受到温度变化、化学物质、增塑剂提取、转数、生产速度和体弹性变化的影响时，它会硬化、软化、收缩或膨胀。
不可避免地，辊隙压力曲线也会发生变化。最初正确的辊隙设置会逐渐变得不准确，并可能导致过程恶化和不稳定。
橡胶特性变化的后果是不同的，这取决于两个辊对是否固定或其中一个辊是否浮动以及变化的性质而异。
Nip宽度指示器测量系统由手动装置和传感器叶片组成。如果需要可追溯性，请添加校准选项
| 零件编号 | 产品类型 | 标注 | 长度 | 压区宽度 | 传感器叶片厚度 | 滚筒表面 | 橡胶硬度 | 传感器叶片工作范围 | 温度 | |
| W102 | 标准仪器 | 显示分辨率0.5mm | ||||||||
| W102CAL | 仪器配有校准软件 | 显示分辨率0.5mm | ||||||||
| CAL10SS | 校准装置 | SS30002在10mm处校准 | ||||||||
| CAL30SS | 校准装置 | SS50002在30mm处的校准 | ||||||||
| SS30002 | 传感器叶片 | 300mm/11.8” | 2–20mm/0.08–0.8” | 0.4mm/ 0.016” | 橡胶/橡胶 橡胶/塑料 橡胶/金属 | 光滑 | 20–80° ShA | 1–350N/cm2 | 20–50°C/ 68–122°F | |
| SS50002 | 传感器叶片 | 较硬辊直径 ≥200毫米/7 7/8英寸 | 500mm/19.7” | 5–50mm/0.2–2” | 0.4mm/ 0.016” | |||||
| T150 | 伸缩臂 | 180°关节 | 1–1.5m/3.3–5.0ft | |||||||
| HN201 | hansson | 趋势分析软件 | ||||||||

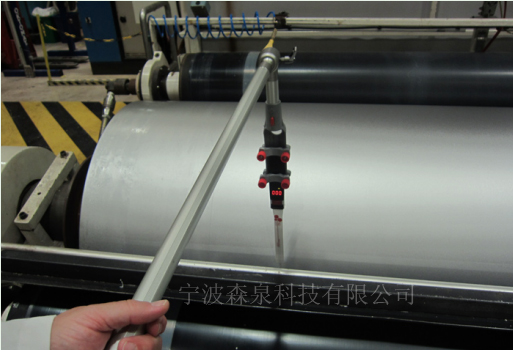

伸缩臂
-到达夹点——较大滚筒的左侧、中心和右侧伸入到安全区域
-从滚筒的前部或两侧伸出
-180°关节可实现完全灵活性
-全范围，包括传感器叶片2.0米
功能性
-一键控制
-明亮的LED显示屏，便于阅读
-标准AAA电池和省电功能
-采购坚固的仪表箱
保护操作员
-仪器与滚轮之间的安全距离
-带有迷你滚轮的安全前部，在接触时可抵靠机器滚轮旋转
-传感器叶片会自动从仪器分离
