解决旋转机器软脚难题?

2024-10-14 214

当机器的所有着地点,没有处于支撑地基的同一个平面,就会出现软脚;如果在这个时候收紧螺栓,就会导致机器机箱变形、难以对准,从而导致整机性能变差。

直接耦合机器的正确对准,是确保新装、维修后的机器(马达、泵、齿轮箱等)实现可靠性的一个基本要素。实现正确对准和平稳运行的一个常见障碍是“软脚”状态。

当机器的所有着地点,没有处于支撑地基的同一个平面,就会出现软脚;如果在这个时候收紧螺栓,就会导致机器机箱变形。对于四个脚的电动机,

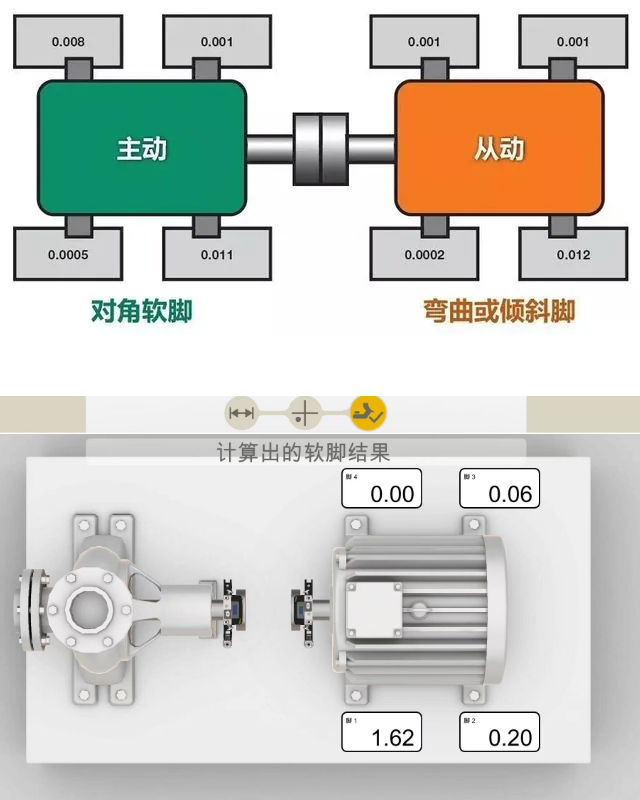

比较常见的一种情况是单个脚弯曲、倾斜或被腐蚀(见图1),或者基板不平整,如果机器的脚不是共面的,这种情况就可能会发生。



软脚会使机器难以对齐,而扭曲地基会增加轴承负荷,并造成机器旋转和静止部件内部的不对中,从而导致较差的性能,振动也会增加。

当使用激光轴对中系统或百分表设置来检测软脚时,通常的方法是首先拧紧所有的地脚螺栓,然后松开其中一个螺栓,观察轴对准指标器的位移。

接着,重新拧紧螺栓,其余每个脚以同样的方式进行测试。
