激光打标机30X

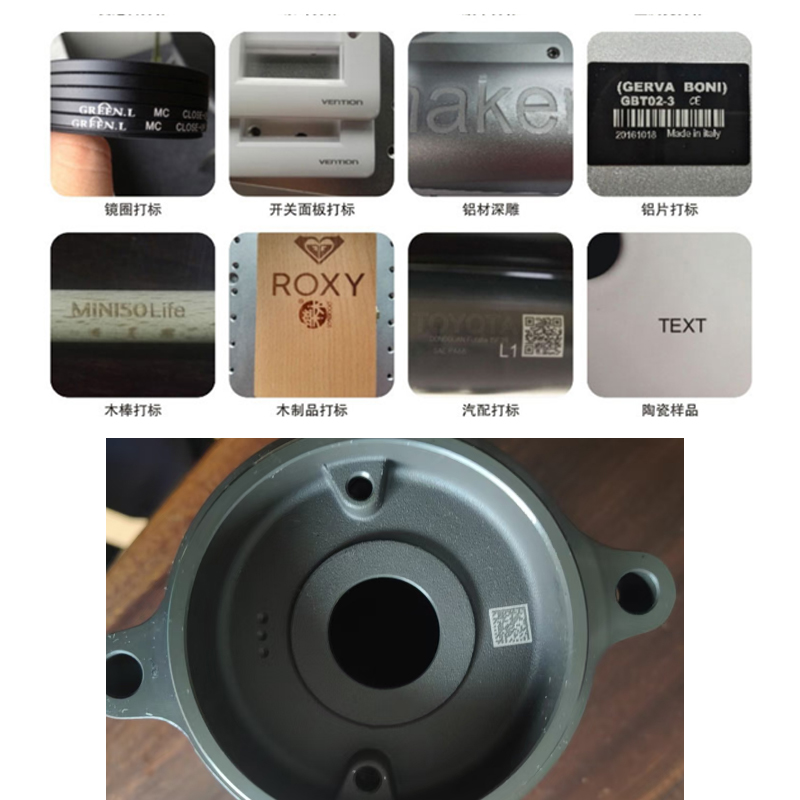

广泛应用于集成电路芯片、模具、微电子、电脑配件、工业轴承、钟表、卫浴洁具、电子及通讯产品、航天航空器件、各种汽车零件、家电、五金工具、模具、电线电缆、食品包装、首饰珠宝、医疗器材、烟草以及军用等众多领域图形一维码 二维码和文字的标记、大批量生产线作业。
工作原理：
光纤激光打标机是利用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表层物质的蒸发露出深层物质，或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字、条形码等各类图形，所谓光纤激光打标机是指该款打标机使用的是光纤激光器，光纤激光器具有体积小（无水冷装置，使用风冷）、光束质量好（基模）、免维护.
机器特点：
⊙激光功率输出稳定、光斑质量好；
⊙标刻速度快，是传统机型YAG的2-3倍；
⊙无任何操作系统限制，操作方便，光路 全封闭，稳定可靠、免维护；
⊙超长寿命，达10万小时以上；
⊙无污染、无噪音、无耗材。耗电量为传统机型的5%－10%；
⊙克服了高反材料损伤激光器的弱点，对所有金属都能标刻，还能雕刻大部分非金属材料；
⊙超高精细度，分辨率达到2540dpi
软件功能：
⊙操作过程人性化，设备运行稳定性好;专用控制软件可兼容Auto CAD、 CorelDRAW、Photoshop等多种软件输出
⊙能接收各种BMP、JPG、DXF、PLT、AI等格式文件
⊙自动生成各种序列号，生产日期，一维码，二维码
⊙支持飞行打标,支持旋转打标
一、主要技术参数:
类别 | 型号规格 | 30X |
激光特性 | 中心波长 | 1064nm |
激光功率 | 30W | |
重复频率 | 30-60KHz | |
光束质量 | M2<1.5 | |
脉冲宽度 | 80~120ns | |
光斑直径 | 7±1mm | |
安全等级 | Class IV | |
标记参数 | 标记速度 | ≤12000mm实际使用打标速度视材料而定 |
重复精度 | ±0.001mm | |
最小字符 | 0.15mm | |
最小标记线宽 | 32um | |
标记范围 | 110x110mm(可选70mm/150mm/180mm/220mm) | |
其它参数 | 冷却方式 | 风冷 |
系统防护等级 | IP54 | |
运行环境要求 | 环境温度10-35℃，相对湿度30%≤RH≤85%,无油雾,无凝结 | |
电力要求 | AC220V±5%,50HZ/60HZ,5Amp | |
整机功耗 | <0.6KW | |
整机重量 | 约80~85kg（不含包装） | |

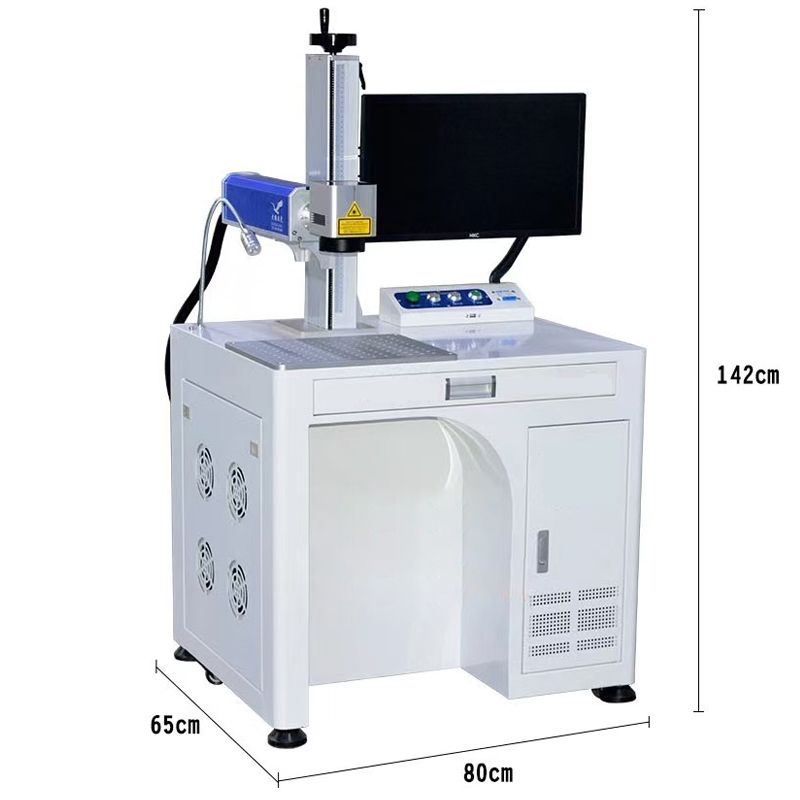

整机外形尺寸mm（长X宽X高） | 650x800x1420（尺寸供参考） |
配置清单:
类别 | 器件名称 | 规格 | 单位 | 单套 | 总数量 |
光学系统 | 激光器 | 30瓦X系MAXPHOTONICS | 台 | 1 | 1 |
扫描振镜 | ScanQuick3 λ=1064nm数字振镜 | 台 | 1 | 1 | |
镜头 | 110X110mm波长聚焦镜头 | 个 | 1 | 1 | |
控制系统 | 控制软件 | DP EzCAD / DaPengLaser | 套 | 1 | 1 |
电脑 | 工控I3/21.5寸液显 | 套 | 1 | 1 | |
机械系统 | 控制机柜 | DP-FC款加强支撑钣金柜800*650(标配LED照明装置) | 台 | 1 | 1 |
升降机构 | 130型升降,行程S=550mm,手动调焦 | 套 | 1 | 1 |
