皮带对中仪 SKF TKBA 11

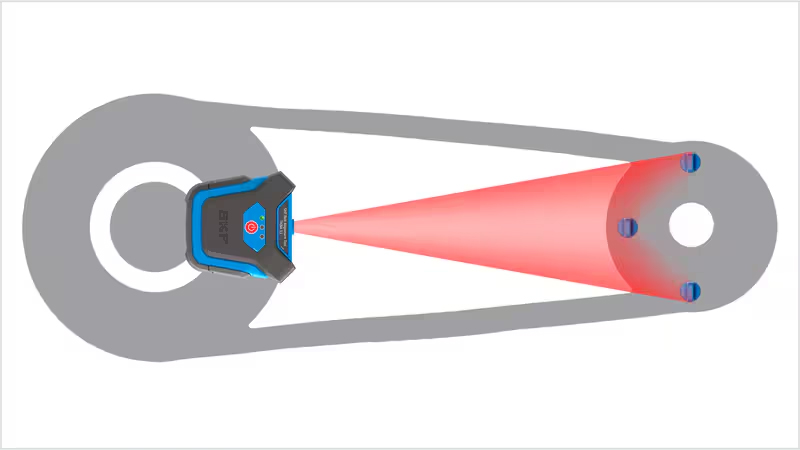

SKF TKBA 11 可用于大多数使用 V 型皮带、联组带和多楔带机器同时也适用于的链轮。激光线会从发射单元投射到固定在另一头皮带轮上的被动目标。然后，该工具会对垂直角度、水平角度和平行偏差进行校正 — 包括这三者的组合。一个激光发射单元和三个被动目标。每个目标均可通过强磁铁快速方便地连接到皮带轮或链轮的内侧或外侧
皮带传动的应用范围很广，包括暖通空调、泵装置、造纸厂、面粉厂、车床、铣床和输送机。链轮驱动通常用于农业机械、压缩机和发动机凸轮轴。
准确对中皮带传动和链条传动有助于减少皮带、滑轮、链条以及链轮的磨损。除了延长皮带和滑轮的寿命外，精确对对中可以减少机器的振动。它通常可以带来的好处包括提高机器性能，减少非计划停工时间和降低能源成本。

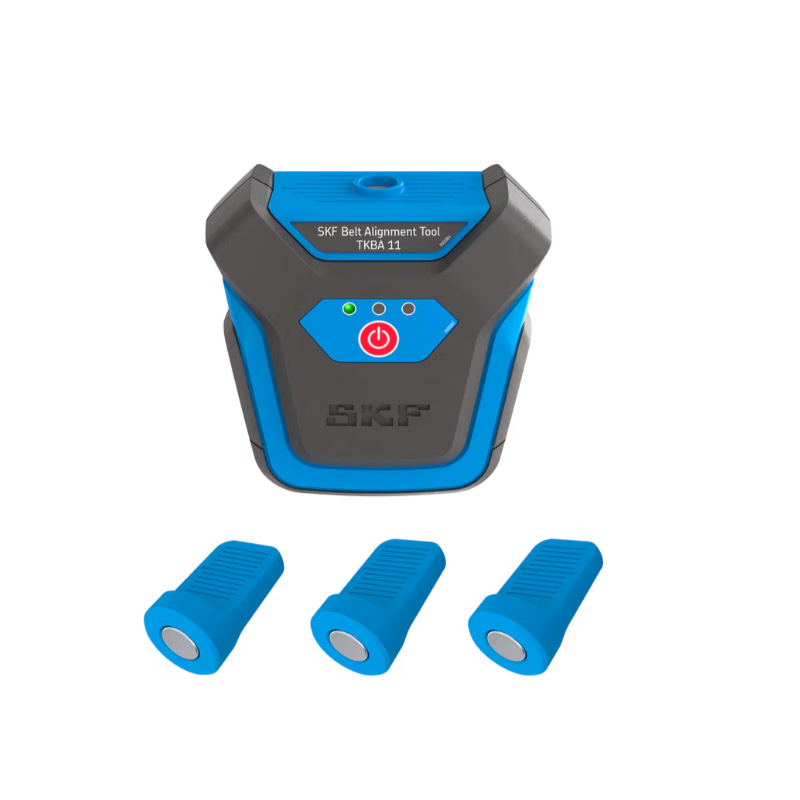

一个激光发射器与三个被动目标
使用红色激光二极管，可以在 3 m (10 ft) 以内的距离使用
快速、简便的安装
简化的对中过程
同时对张力和对中进行调整
适用于大多数使用 V 型皮带、联组带、多楔带以及配备链轮的机器
TKBA 11 使用红色激光二极管，可以在 3 m (10 ft) 以内的距离使用。ABS 和 2K 聚合物材质的坚固外壳和铝制底座有助于确保装配的稳定性和对中时的准确性。

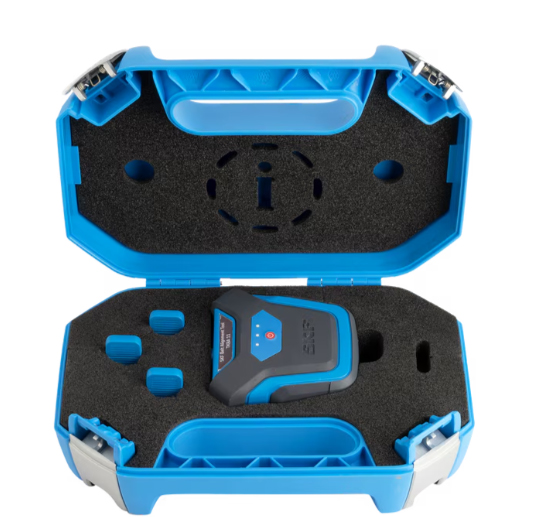

使用 3 节 AAA 电池，可连续使用 32 小时。TKBA 11 的所有部件包括一个红色激光发射器、三个被动目标和三节 AAA 电池，它们都装在一个坚固的仪器箱中。
| 型号 | TKBA 11 | TKBA 21 | TKBA 31 | TKBA 40 |
| 变送器/发射器单元 | ||||
| 激光类型 | 红色激光二级管 | 红色激光二级管 | 绿色激光二级管 | 红色激光二级管 |
| 激光 | 1 个内置 2 级激光，<1mW，635nm | 1 个内置 2 级激光，<1mW，635nm | 1 个内置 2 级激光，<1mW，520nm | 1 个内置 2 级激光，<1 mW，632 nm |
| 激光线长度 | 2 m 处为 2.4 m （6.6 ft 处为 7.9 ft） | 2 m 处为 2.4 m （6.6 ft 处为 7.9 ft） | 2 m 处为 2.4 m （6.6 ft 处为 7.9 ft） | 2 m 处为 3 m （6.6 ft 处为 9.8 ft） |
| 角度测量精度 | 2 m (6.6 ft) 处优于 0.02° | 2 m (6.6 ft) 处优于 0.02° | 2 m (6.6 ft) 处优于 0.02° | 优于 0.2° |
| 测量精度偏差 | 优于 0.5 mm (1/50" in.) | 优于 0.5 mm (1/50" in.) | 优于 0.5 mm (1/50" in.) | 优于 0.5 mm (0.02 in.) |
| 测量距离 | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 6 m （2 in 至 20 ft） | 50 mm 至 6 000 mm （2 in. 至 20 ft） |
| 工作控制 | 激光开/关 | 激光开/关 | 激光开/关 | 激光开关 |
| 轴承座材料 | ABS + 2K 和铝基喷塑漆 | ABS + 2K 和铝基喷塑漆 | ABS + 2K 和铝基喷塑漆 | 铸压铝 |
| 接收器单元 | ||||
| 壳体材料 | 被动目标：ABS | 与变送器单元相同 | 与变送器单元相同 | 铝 |
| 被动目标：ABS | ||||
| 夹具 | ||||
| 安装 | 磁性，侧面安装 | 磁性，侧面安装 | 磁性，侧面安装 | 磁力, 沟槽固定（可选侧适配器 TMEB A2） |
| V 形导向装置 | 不适用 | 不适用 | 不适用 | 尺寸 1：22 mm，短杆（3 对） |
| 尺寸 2：22 mm，长杆（3 对） | ||||
| 尺寸 3：40 mm，短杆（3 对） | ||||
| 尺寸 4：40 mm，长杆（3 对） | ||||
| 电池 | 3 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | 2 节 AAA 碱性 IEC LR03 |
| 工作时间 | 32 小时（连续使用） | 32 小时（连续使用） | 6 小时（连续使用） | 20 小时（连续使用） |
| 操作要求 | ||||
| 工作温度 | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) |
| 存储温度 | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | –20 至 +65 °C （–4 至 +150 °F） |
| 相对湿度 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 |
| 防护等级 | IP 40 | IP 40 | IP 40 | IP 40 |
| 标定证书 | - | - | - | 两年有效期 |
| 尺寸 | ||||
| 变送器/发射器单元 | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 70 × 74 × 61 mm (2.8 × 2.9 × 2.4 in.) |
| 接收器单元 | 被动目标：40 x 25 mm (1.57 x 0.98 in.) | 与变送器单元相同 | 与变送器单元相同 | 96 × 74 × 61 mm (3.8 × 2.9 × 2.4 in.) |
| 被动目标：40 x 25 mm (1.57 × 0.98 in.) | ||||
| 手提箱尺寸 | 260 × 85 × 180 mm (10.2 x 3.3 x 7.1 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 260 × 85 × 180 mm (10.2 × 3.3 × 7.1 in.) |
| 重量 | ||||
| 变送器/发射器单元 | 250 g (0.55 lb) 包括电池 | 250 g (0.55 lb) 包括电池 | 250 g (0.55 lb) 包括电池 | 320 g (0.7 lb) |
| 接收器单元 | 35 g (0.08 lb) 3 个无源目标 | 与变送器单元相同 | 与变送器单元相同 | 270 g (0.6 lb) |
| 总重量（包括仪器箱） | 0.84 kg (1.85 lb) | 1.62 kg (3.57 lb) | 1.88 kg (4.14 lb) | 1.2 kg (2.7 lb) |
| 仪器箱组件 | 1 个 TKBA 11 变送器单元 | 2 个 TKBA 21 变送器/接收器单元 | 2 个 TKBA 31 变送器/接收器单元 | 1 个 TKBA 40 变送器单元 |
| 3 个 TKBA TARGET 被动目标 | 6 节 AAA 电池 | 3 个 TKBA TARGET 被动目标 | 1 个 TKBA 40 接收器单元 | |
| 3 节 AAA 电池 | 1 份纸质使用说明 | 6 节 AAA 电池 | 2 节 AA 电池 | |
| 1 份纸质使用说明 | 3 个不同载荷的皮带张力检查器 | 4 种尺寸的 V 型导向装置，每种 3 个 | ||
| 1 个皮带轮槽外形检查器 | 1 份纸质使用说明 | |||
| 1 份纸质使用说明 | 1 份标定证书 |
