利用激光对中仪多点测量在船上成功对准万向轴

2025-01-16 89

我们最近参加了一次在船上进行的校准。对齐是在柴油发动机和通过万向轴连接的V型变速器之间。

挑战:

 1.齿轮箱和电机之间的偏移量略大于1英寸。

 2.在不拆卸万向节轴的情况下,将发动机与变速器对齐。

 3.对齐很困难,因为必须在船在水中时进行,这意味着随着工作的进行,情况可能会有所不同。


 解决方案:

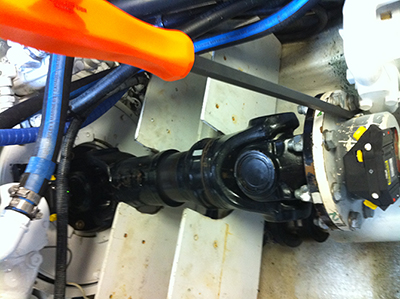

 使用带有紧凑磁性支架的ROTALIGN®ULTRA激光对准系统,即使在非常狭小的空间内也能安装组件。见图。



使用多点测量模式,即使在波浪影响船稳定性的情况下,也能进行精确测量。这种测量模式允许我们增加在每个任意测量位置收集的点数。多点还允许我们使用“InfiniRange”功能,该功能允许在一组读数期间扩展探测器的测量范围,从而很容易应对万向节轴上的大偏差。
