SKF皮带轮对中仪
SKF 皮带对中仪常用于发电厂、回收设施、化工厂和食品饮料生产。
皮带传动的应用范围很广，包括暖通空调、泵装置、造纸厂、面粉厂、车床、铣床和输送机。链轮驱动通常用于农业机械、压缩机和发动机凸轮轴对齐。

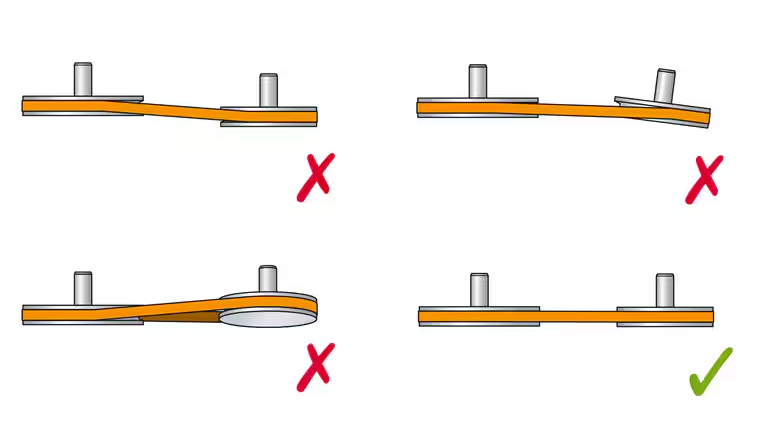

准确对中皮带传动和链条传动有助于减少皮带、滑轮、链条以及链轮的磨损。除了延长皮带和滑轮的寿命外，精确对对中可以减少机器的振动。它通常可以带来的好处包括提高机器性能，减少非计划停工时间和降低能源成本。
| 型号 | TKBA 40 | TKBA31 | TKBA 21 | TKBA 11 | |
| 传送器单元 | 激光类型 | 红色激光二级管 | 绿色激光二级管 | 红色激光二级管 | 红色激光二级管 |
| 激光 | 1 个内置 2 级激光，<1 mW，632 nm | 1 个内置 2 级激光，<1mW，520nm | 1 个内置 2 级激光，<1mW，635nm | 1 个内置 2 级激光，<1mW，635nm | |
| 激光线长度 | 3 m | 2.4 m | 2.4 m | 2.4 m | |
| 测量精度补偿 | 优于 0.5 mm | 优于 0.5 mm | 优于 0.5 mm | 优于 0.5 mm | |
| 测量距离 | 50 mm 至 6m | 50 mm 至 6 m | 50 mm 至3m | 50 mm 至 3 m | |
| 工作控制 | 激光开关 | 激光开/关 | 激光开/关 | 激光开/关 | |
| 轴承座材料 | 铸压铝 | ABS + 2K 和铝基喷塑漆 | ABS + 2K 和铝基喷塑漆 | ABS + 2K 和铝基喷塑漆 | |
| 接收器单元 | 轴承座材料 | 铝 | ABS | ABS | |
| 夹具 | 安装 | 磁力, 沟槽固定（可选侧适配器 TMEB A2） | 磁性，侧面安装 | 磁性，侧面安装 | 磁性，侧面安装 |
| V 形导向装置 | 尺寸 1：22 mm，短杆（3 对） | ||||
| 尺寸 2：22 mm，长杆（3 对） | |||||
| 尺寸 3：40 mm，短杆（3 对） | |||||
| 尺寸 4：40 mm，长杆（3 对） | |||||
| 电池 | 2 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | |
| 工作时间 | 连续使用 20 小时 | 6 小时（连续使用） | 32 小时（连续使用） | 32 小时（连续使用） | |
| 操作要求 | 工作温度 | 0 至 40 °C | 0 至 40 °C | 0 至 40 °C | 0 至 40 °C |
| 存储温度 | - 20 至 +65 °C | - 20 至 60 °C | - 20 至 60 °C | - 20 至 60 °C | |
| 相对湿度 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | |
| 防护等级 | IP 40 | IP 40 | IP 40 | IP 40 | |
| 标定证书 | 两年有效期 | ||||
| 尺寸 | 传送器单元 | 70 × 74 × 61 mm | 98 x 97 x 52 mm | 98 x 97 x 52 mm | 98 x 97 x 52 mm |
| 接收器单元 | 96 × 74 × 61 mm | 40 x 25 mm | 被动目标：40 x 25 mm | ||
| 手提箱尺寸 | 260 × 85 × 180 mm | 360 x 110 x 260 mm | 360 x 110 x 260 mm | 260 × 85 × 180 mm | |
| 重量 | 传送器单元 | 320 g | 250 g 包括电池 | 250 g 包括电池 | 250 g 包括电池 |
| 接收器单元 | 270 g | 35 g | 35 g （3 个） | ||
| 总重量 | 1.2 kg | 1.88 kg | 1.62 kg | 0.84 kg | |
| 仪器箱组件 | 1 个 TKBA 40 传送器单元 | 2 个 TKBA 31 变送器/接收器单元 | 2 个 TKBA 21 变送器/接收器单元 | 1 个 TKBA 11 变送器单元 | |
| 1 个 TKBA 40 接收器单元 | 3 个 TKBA TARGET 被动目标 | 6 节 AAA 电池 | 3 个 TKBA TARGET 被动目标 | ||
| 2 节 AA 电池 | 6 节 AAA 电池 | 1 份纸质使用说明 | 3 节 AAA 电池 | ||
| 4 种尺寸的 V 型导向装置，每种 3 个 | 3 个皮带张力测试仪（15 至 70 kg、50 至 150 kg 和 150 至 300 kg） | 1 份纸质使用说明 | |||
| 1 份纸质使用说明 | 1 个皮带轮量规 | ||||
| 1 份标定证书 | 1 份纸质使用说明 |
