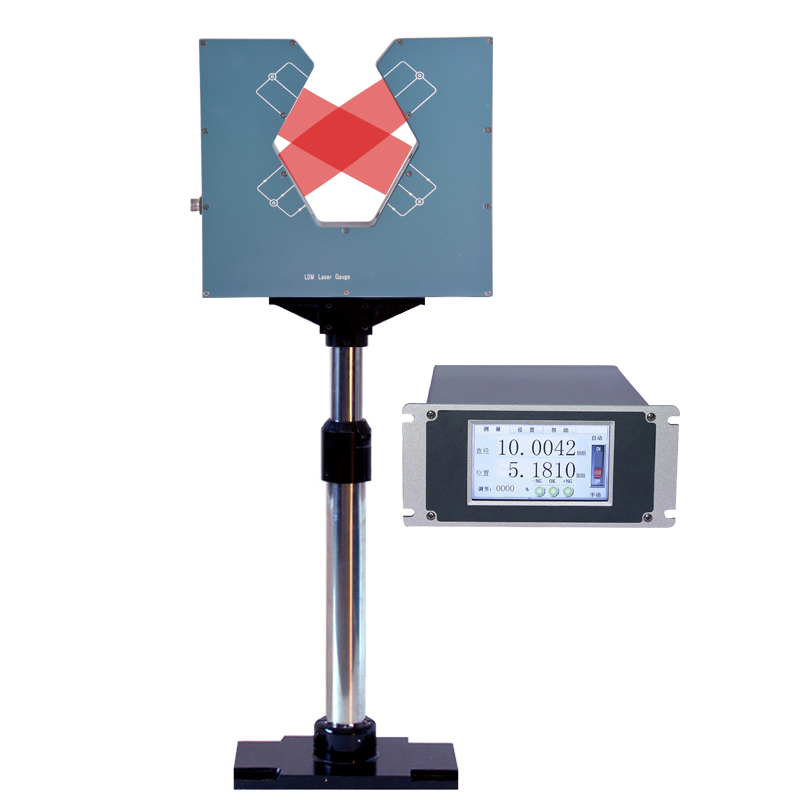

扁线激光测径仪
LDM-2025具有最高可达±0.5μm的优质精准度，每秒千次的采样率，体积超小，性能稳定。控制部分应用了最新高清触摸界面，菜单式交互界面极大的提高了效率和易用性。
激光测径仪产品特点：
1丶体积小巧 非接触激光测量产品直径，不圆度，测量速度快，超高精度，重复性好。
2丶生产过程中实时显示和控制产品的外径，双向测径仪配备椭圆度测量功能，提升质量控制和生产效率，节省原料。
3丶多种数字和模拟控制信号功能，实现生产全自动化。
4丶带有标称值，上下差，报警控制预设功能，操作方便。
5丶标准数据接口可连接计算机，开放性的通讯协议，方便开发软件进行数据分析。
产品名称：高精度双向激光测径仪
产品用途：测量工件双轴的外径、不圆度
产品型号：LDM2025
测量精度：±0.5μm
分辨率：0.0001mm
测量范围：0.1-20mm
重复性：0.15μm
测量方式：激光扫描法
真实有效扫描速度：800次*2/秒
激光器：红色可视半导体激光器

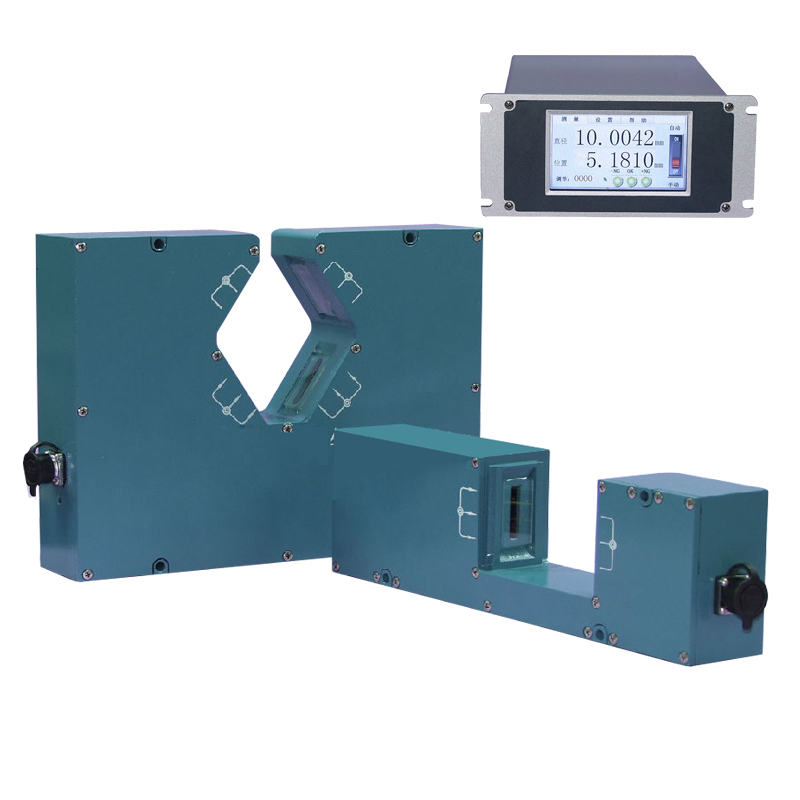

类型 | 单轴/Single Axis | 双轴Dual Axis |
扫描头 | LDM1025 | LDM-2025 |
控制器 | DDC-7202 | DDC-7202 |
窗口范围 | 25mm | 25mm |
测量范围 | 0.1-20mm | 0.1-20mm |
最小目标物宽度(直径 | 0.1mm | 0.1mm |
测量精度* | ±0.5μm | ±0.5μm |
重复性* | 0.15μm | 0.15μm |
采样率 | 1400次/秒 | 800次/秒 |
激光扫描速度 | 1400 Times/Sec | 800Times/Sec |
环境温度 | 82m/s | 82m/s |
相对湿度 | -10-50℃ | -10-50℃ |
重量 | 35%-85% | 35%-85% |
外形尺寸 | 1.4kg | 3.0KG |
显示器 | 263.5x80x45mm | 187x240x50mm |
显示单位可选 | 4.3英尺触摸式彩色显示屏 | |
可调显示分辨率 | mm | |
超差报警继电器输出 | 0.0001mm-0.1mm | |
模拟量输出 | 2组NO或NC触点 | |
模拟量输出 | 误差输出PIC调节输出电压:-10V-+10V | |
通讯接口 | RS485、以太网接口 | |
输出接口 | 2通道光电隔离输出 | |
控制器外形尺寸 | 190x86x270mm | |
开孔尺寸 | 164x82mm | |
面板安装螺钉孔尺寸 | 180x66mm | |
