平行和角泵对中

平行和角泵对中

旋转设备润滑好且正确对齐的机器对于设备和整个设施的平稳运行和持续运行至关重要。旋转设备的轴对中尤为重要，因为不对中产生的不必要的应力会导致意外且代价高昂的停机时间。

泵的立式和卧式对准不当会损坏设备的密封件和联轴器，事实证明，这会导致润滑剂泄漏和消耗问题。虽然您可能认为更换密封件是一种更实惠的解决方法，但如果不解决原因，密封件失效和润滑剂损失是不可避免的。

在深入研究立、卧式泵轴不对中之前，我们先来看看错位引起的问题：

• 振动和噪音增加

• 联轴器、轴和地脚螺栓过早失效

• 密封润滑剂泄漏过多且代价高昂

• 过度磨损导致轴承和密封件过早失效

• 摩擦增加会导致过度磨损、能源消耗和可能的设备过早故障



为防止这些问题并确保您的设备以高效率运行，建议使用激光对准设备在水平和垂直平面上对准泵轴。当这些轴未对准时，可能是由于平行或角度未对准 - 或者可能是两者的组合。

平行错位

当两个轴的中心线以偏移方式相互平行时，就会发生平行不对中。可分为立式和卧式泵轴对中不良。

平行卧式泵轴不对中

在这种情况下，您的泵轴在水平面上未对准。电机轴已水平远离泵轴。但是，两个轴仍然在同一水平面上运行并且是平行的。

平行立式泵轴不对中

这是指垂直平面中的轴未对准。类似地，这意味着电机轴已垂直移动远离泵轴，两个轴平行并在垂直平面上运行。

角度不对中

角度不对中也可分为泵轴垂直和水平对中不良。这是当电机轴与泵轴成一定角度时。

角水平泵轴不对中

此处，电机轴与泵轴成一定角度运行，同时在同一水平面上运行。

角立式泵轴不对中

同样，您的电机轴和泵轴彼此成一定角度并在垂直平面内运行。

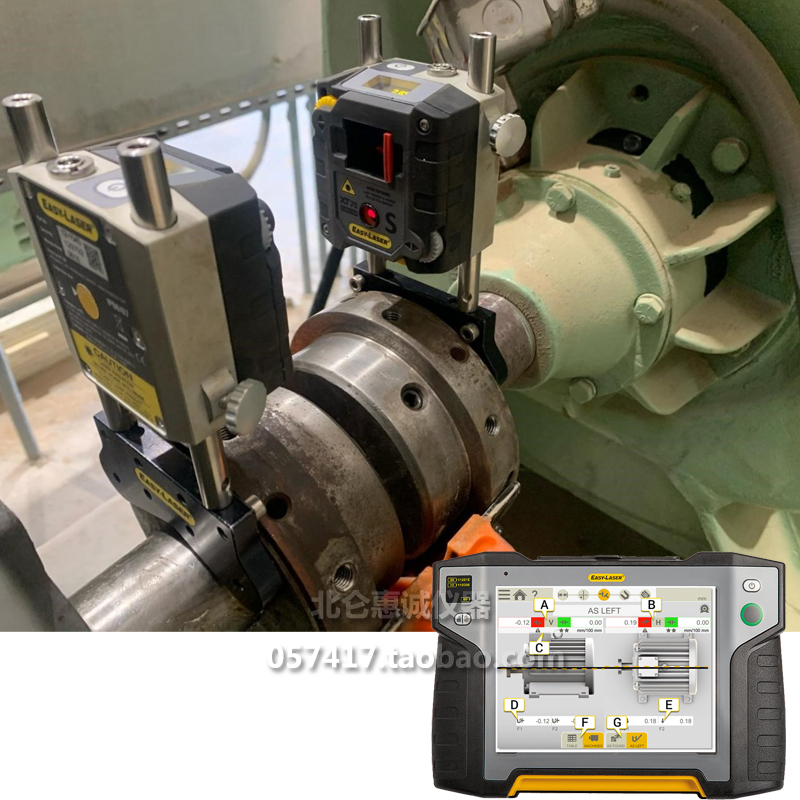

我们的激光器是最先进的，旨在尽快产生正确的对准，以确保业务/工厂的连续性和不必要的停机时间。本质上，一个激光器/探测器（即测量单元）安装在一个轴上，而另一个测量单元安装在另一个轴上。然后，每个单元的检测器和微处理器使用这些数据来计算可移动机器所需的运动和垫片放置。
