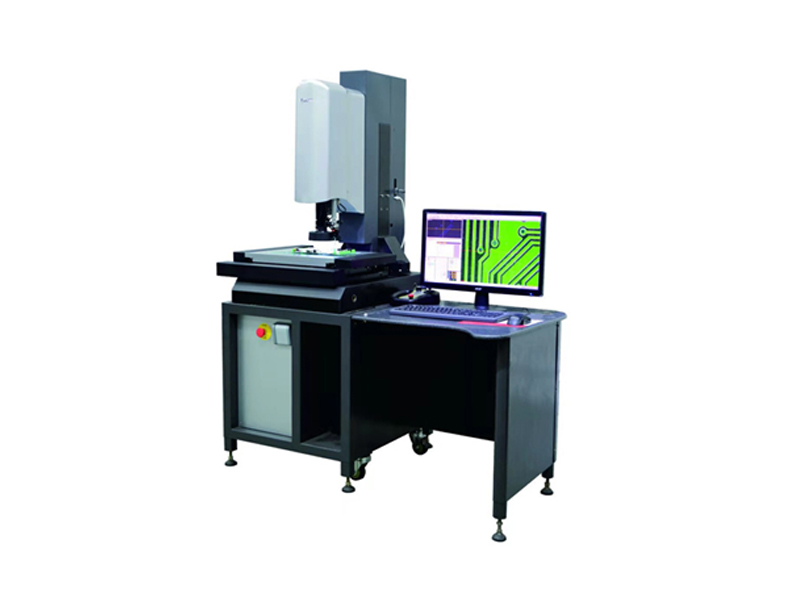

全自动二次元影像测量仪ATM-3020VL

全自动二次元影像测量仪ATM-3020VL：基于CAD，快速比对，可导入DXF格式的CAD文件CAD直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等ISO形位公差的测量。

技术参数

规格型号: ATM-3020VL
测量范围(mm)	外形尺寸(mm)	主机重量(Kg)	最大承受重量(Kg)
X	Y	Z	L	W	H
300	200	200	1350	800	1700	280	30
最大空间运动速度	最大空间运动加速度
465mm/s	870mm/s
测量精度
光学一维长度测量误差：EU X/Y(1D)(μm)	1.8+L/200 MPE符合JJF 1318-2011
光学二维长度测量误差：EU XY(2D)(μm)	2.0+L/200 MPE符合JJF 1318-2011
光学Z轴长度测量误差：EU Z (μm)	5.0+L/200 MPE符合JJF 1318-2011
二维探测误差：PF2D(μm)	2.0 MPE符合JJF 1318-2011
影像测头探测误差：PFV2D(μm)	2.0 MPE符合JJF 1318-2011

序号	名称	规格及说明
1	主机及机台	机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力
2	控制系统	AR3网络板，网络接口主板及伺服电机以及驱动做了全方面升级，Z轴带刹车系统，保证机器的平稳安全，定位更准
3	美国 RationalVue 测量软件系统	自动版光学视觉量测软件
4	相机	130万数字高清网络相机
5	光栅尺	0.01μm绝对光栅
6	导轨	三个轴采用精密级滚珠丝杆导轨，速度有大提升，而且运作平稳
7	电机	直流伺服电机
8	镜头	Easson自主设计TC精密多段定倍自动变倍自动变焦远心镜头（标配同轴光）实际倍率：30-145×
9	照明系统	5环8区LED冷光源各段独立操控，256级亮度可调
10	品牌电脑	WIN7/WIN10
23.8高清
11	操作方式	摇控手柄、鼠标拖运、程序检测
12	激光	基恩士LK-G激光

二、环境条件及要求

影像仪室温度要求：
房间温度 (温控间)	18～22°C
温度梯度(时间)	1°C /h
温度梯度(时间)	2°C /24h
温度梯度(空间)	1°C /m
影像仪室湿度要求：
空气相对湿度	40-70％
电源要求：
电压	220V ± 10%
频率	50/60 Hz
震动	15Hz以下＜0.001g
耗电量	1000VA
用电设备要求接地可靠：接地电阻小于4欧姆

三、软件特点

RationalVue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了CAD无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。
一套美国RationalVue = 二维检测比对软件 + CAD逆向软件 + Form分析软件 + 轮廓扫描软件 + SPC统计分析软件 + 形位公差评价，美国RationalVue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” + “鼠标拖拽” = 强大功能的实现

功能：
1．可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。
2．大半径小圆弧的精准测量
3．快速精准的影像对焦功能
4．自动巡边测量功能
5．批量设置元素的公差带及名义值
6．可建立多重工件座标系。并可以建立多重Z轴座标系。
7．修改编辑及查看寻边状况
8．可以修改元素名称及尺寸名称，以与客户图纸一致。
9．功能强大的自定义报表功能
10．符合国家标准的形位公差计算能力
11．基于CAD，快速比对，可导入DXF格式的CAD文件CAD直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等ISO形位公差的测量。
12．最完整的几何测量功能
13．工件拼图&导航功能
14．特殊边缘测量功能
15．毛刺过滤功能
16．强边缘功能功能
17．对焦测量高度、平面度功能
18．强大的弱边测量&曲线轮廓扫描功能
19．美国RtionalVue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。
20．最完整的形位公差计算（包括：二维和三维、形状公差、位置公差、形位公差）。
21．完整的图形构造功能
22．SPC统计功能
23．逆向工程功能
24．特殊边缘处理颜色过滤、灰度过滤功能
25．修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的
