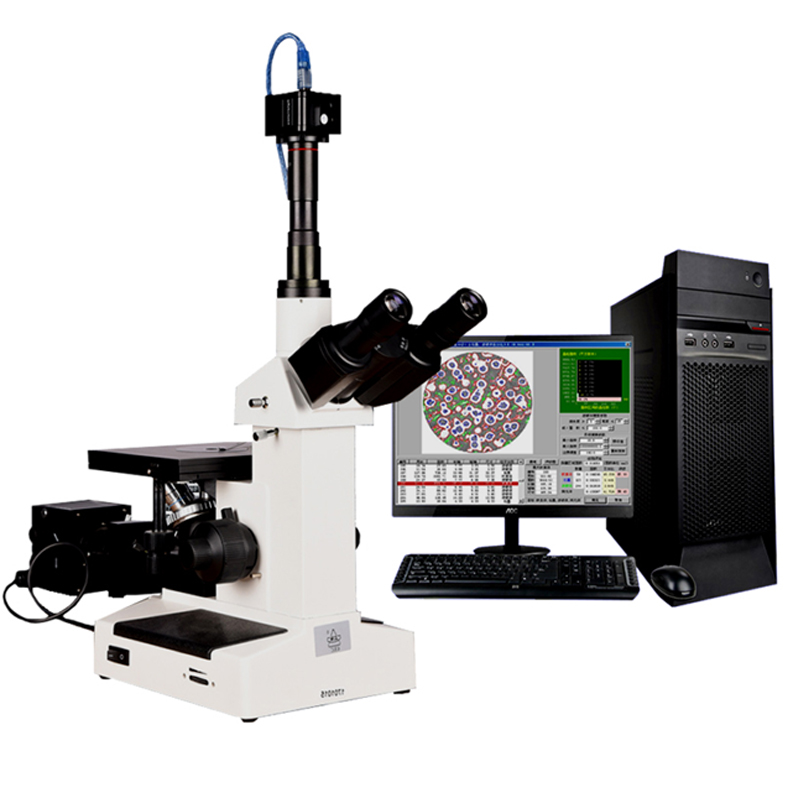

金相组织分析评级显微镜
主要用于鉴别和分析金属内部结构组织，它是金属学研究材料金相组织结构的重要仪器：铸造、冶炼、热处理后材料金相组织的研究；原材料的检验或材料处理后的分析等均应使用本仪器；也是电子、光纤、纺织、印刷及微颗粒、粉末等行业研究表面形态的有效手段，是科研、教学、生产的企事业单位的常规必备设备。将传统的光学显微镜与计算机通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印,同时还可以对金相组织结构进行数据处理分析,对照金相模块自动评级等。
金相组织分析评级显微镜参数：
光学系统 | 有限远光学系统 |
大视场目镜 | WF10X/18 |
WF12.5X/14 | |
WF16X/11 (选购) | |
消色差物镜 | 消色差物镜10X/0.25 WD=6.3mm |
平场消色差物镜40X/0.65 WD=0.7mm | |
平场消色差物镜50X/0.75 WD=2mm（选购） | |
消色差物镜100X/1.25(油) WD=0.1mm | |
观察头 | 平拉式双目观察头 |
单目观察头（选购） | |
内置数码观察头（200万像素）（选购） | |
内置数码观察头（300万像素）（选购） | |
照明 | 12V/20W 卤素灯，中心、亮度连续可调 |
调焦机构 | 同轴粗微调焦机构，微调格值0.002mm，行程(从载物台表面焦点起)：8mm |
转换器 | 三孔转换器 |
载物台 | 机械平台180X155mm，移动范围40X30mm，平台压片一只，小平台：水滴形、圆孔 |
滤光片 | 绿色、黄色、色温片 |
金相组织分析评级显微镜软件功能
《金相分析软件系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。该软件的主要功能如下：
1.自动评级：
本软件以检验标准为依据，开发出了八十余个类别两百余种软件功能模块，用户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。
自动评级：软件可自动得出最终分析结果；
辅助评级：软件可得出和分析结果有一定联系的参数；
比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。
2.新建报告：
可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能。
3.打开报告：
打开并浏览已经保存的报告文件。
4.几何测量：
本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。
5.查看图库：
用户可选择查看软件所收录的所有金相图谱。
6.定倍打印：
可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适合各种行业特殊要求的报告文件。
7.软件模块：（包括几百种评级）
001金属平均晶粒度-金属增均晶粒度测定方法 | GB 6394-2002 | 自动评级 |
002钢中非金属夹杂物显微评定方法 | GB 10561-89 | 自动评级 |
003贵金属氧化亚铜金相检验 | GB 3490-83 | 自动评级 |
004股（渗）碳层深度测定 | GB 224-87 | 自动评级 |
005铁素体晶粒延伸度测定 | GB 4335-84 | 自动评级 |
006工具钢大块碳化物评级 | GB 4462-84 | 自动评级 |
007不锈钢相面积含量测定 | GB 64101-86 | 自动评级 |
008灰铸铁金相-铸铁共晶团数量测定 | GB 7216-87 | 自动评级 |
009定量金相测定方法 | GB/T 15749-95 | 自动评级 |
010金属平均晶粒度-铸造铝铜合金晶粒度测定 | GB 10852-89 | 自动评级 |
011钢的显微组织评定-游离渗碳体组织分析 | GB/T 13299-91 | 自动评级 |
012钢的显微组织评定-低碳变形钢的珠光体组织分析 | GB/T 13299-91 | 自动评级 |
013钢的显微组织评定-带状组织分析 | GB/T 13299-91 | 自动评级 |
014钢的显微组织评定-魏氏组织分析 | GB/T 13299-91 | 自动评级 |
015汽车渗碳齿轮金相-马氏体针叶长度评级 | QC/T 262-1999 | 自动评级 |
016钢的显微组织评定-屈氏体含量计算 | SG 1979 | 自动评级 |
017汽车渗碳齿轮金相-碳化物评级 | QC/T 262-1999 | 自动评级 |
018汽车渗百炼成钢齿轮金相-残余奥氏体评级 | QC/T 262-1999 | 自动评级 |
019金属平均晶粒度-珠光体平均晶粒度测定方法 | GB 6394-2002 | 自动评级 |
020珠墨铸铁金相-球化分级 | GB 9441-88 | 自动评级 |
021珠墨铸铁金相-石墨大小分级 | GB 9441-88 | 自动评级 |
022球墨铸铁金相-珠光体数量分级 | GB 9441-88 | 自动评级 |
023球墨铸铁金相-铁素体和珠光体数量分级(含石墨、渗碳体百分比) | GB 9441-88 | 自动评级 |
024计算孔度大小和分布 | BJYF 2001 | 自动评级 |
025铸造铝硅合金-钠变质 | JB/T 7946.1-1999 | 自动评级 |
026铸造铝硅合金-磷变质 | JB/T 7946.1-1999 | 自动评级 |
029履带车辆渗碳齿轮-渗碳齿轮-碳化物 | WJ 730-82 | 自动评级 |
030履带车辆渗碳齿轮-渗碳齿轮-马氏体及残余奥氏体 | WJ 730-82 | 自动评级 |
031履带车辆传动齿轮-车体传动齿轮-碳氧化合物 | GY 674-75 | 自动评级 |
032履带车辆传动齿轮-发动机齿轮-碳氧化合物 | GY 674-75 | 自动评级 |
033内燃电力机车-渗碳淬硬齿轮-1-碳化物分级 | HBJ 2000 | 自动评级 |
034内燃电力机车-渗碳淬硬齿轮-2-马氏体片长分级 | HBJ 2000 | 自动评级 |
