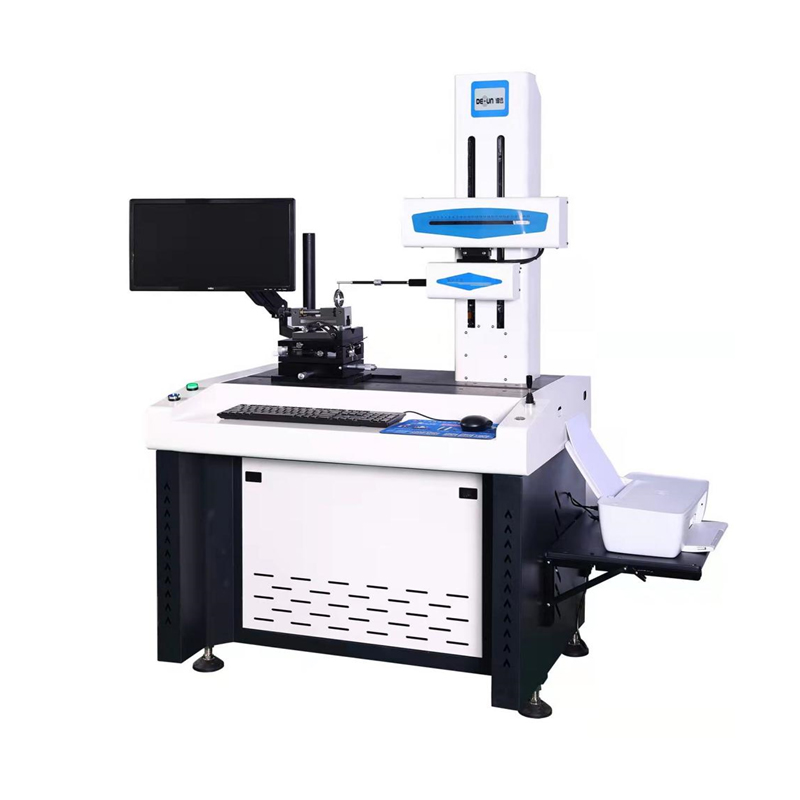

表面轮廓度仪直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或者描绘出表面轮廓曲线的形状，可测量各种机械零件素线形状，直线度，角度，凸度，对数曲线，槽深，槽宽等参数。
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
技术参数：
测量范围 | X方向 | 100mm | |
Z1 | 轮廓度量程 | 20mm | |
高度 | 400mm | ||
最小内孔 | 25mm | ||
技术参数 | 线性精度1 | ±（1.2+|0.15H|）μm | |
圆弧2 | ±（1.5+R/12）μm | ||
角度3 | ±1′ | ||
直线度4 | 0.5μm/100mm | ||
传感器 | 类型 | 美国 | |
分辨率 | 0.1μm | ||
产地 | 美国 | ||
爬坡角度 | 上升77度 下降88度 | ||
评定长度 | λc×3、4、5、6、7 | ||
截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm | ||
测量速度（轮廓） | 0.02mm至4.0mm/s | ||
测量方式 | 传感器移动 | ||
测量原理：
本仪器测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
此款仪器已可同国外进口仪器性能相比，各方面指标已达到国际标准，仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求
主要配置清单
机械部分 | 优质济南青大理石工作台面 | ||
大理石精密自润滑滑动导轨 | |||
电动立柱系统 | |||
进口光栅传感器 | |||
专利大角度调整工作台 | 水平调整系统 | ||
回转及角度调试系统 | |||
高角度可调平口钳 | |||
校正标准件一套 | |||
测针与测杆 | Φ2*23*0.025mm 硬质合金马蹄形斜测针 1根 | ||
Φ5*195mm 碳纤维测杆 1根 | |||
电器及附加部分 | 联想计算机 | I3-10代105系统 256G固态保证高速运行/21.5液晶/有线键鼠套件 | |
打印机 | 日本惠普彩色打印机 | ||
出厂合格证
|
| ||
软件优盘
| 软件备份优盘
| ||
保修说明书
| |||
软件操作说明书 | |||
产品 | 包装 | 总重量 (Wt.kg) | 体积 （CBM m³） | ||||||
Lx | Ly | Lz | Wt(kg) | Lx | Ly | Lz | Wt(kg) | ||
1278 | 698 | 1640 | 180 | 1378 | 798 | 1700 | 50 | 400 | 1.39 |
