激光测径仪在陶瓷辊行业的应用

2022-10-30 788

激光测径仪在陶瓷辊行业的应用

测量多点外径、轴的跳动等,数据可以保存,后期可拷贝及打印



2.测量说明

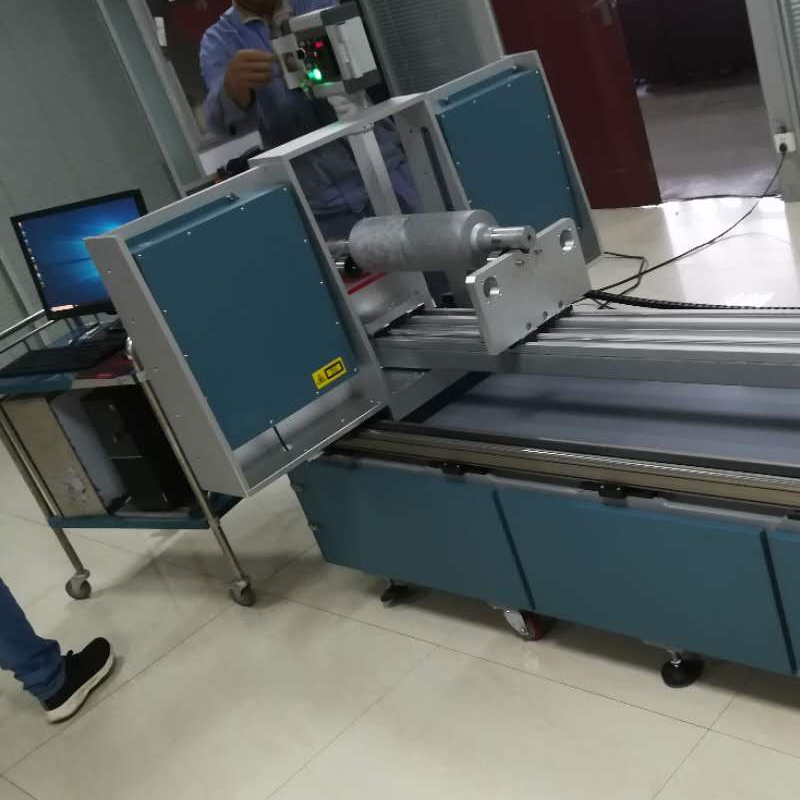

1)激光测径仪固定在滑动模组滑块上,可以沿工件轴向位置水平移动。

2)工件轴头一端放置在固定V型支架上,此V型支架轴承转动带动工件旋转;另一端V型支架可以沿滑动模块水平移动,保证不同长短的工件都可放置测量。

3)控制系统控制测径仪沿工件轴向移动,根据设定位置和测量点数,测径仪行走到设定位置检测,检测完成显示并存储测量结果。(电脑控制系统发送信号给PLC,PLC控制步进电机连续转动或间歇转动使测径仪沿工件轴向移动,根据设定位置和测量点数,测径仪行走到设定位置检测,检测完成显示并存储测量结果。)

4)测量仪测量的数据:外径、跳动等,数据可以保存,后期可拷贝及打印

3、测量指标

1)轴头支撑外径,17mm~50mm,外径测量范围30~120mm。精度±(0.005+0.02%*测量值)mm。

2)工装有效测距3.8米。

3)分辨率0.001mm;重复性0.005mm。

4)工装最大承重量80kg。

5)测径仪中心离地高度:70mm~90mm。

4、设备工作条件

电网电压                交流220V±10%  50HZ

工作环境温度           0℃~40℃

工作环境湿度            ≤85%

5、检测方法

上、下料方式:客户手动放置工件。

    检测方式:工件在检测装置上连续自动检测。

工件要求:无灰尘、毛刺等污损。

6、报警功能

检测出不合格工件采用(声)光报警。

7、检测缺陷统计

1.合格品数量:检测的合格数量在计算机上可以显示

2.不合格品数量:检测的不合格数量在计算机可以显示

8、 统计信息输出

检测信息可以输出成EXCEL表格。

9、软件功能:可按照要求编程。
