防爆激光对中仪Easylaser XT550

2023-03-10 685

防爆激光对中仪Easylaser XT550彩色3D图形引导完成测量。具有 动画效果,放大每个测量步骤的相关位置。 您可以将设备的测量值保存在同一个文件 的“原始数据”和“调整后数据”S,M单元自带角度电量显示。并被评级为IP66和IP67防水和防尘。

n   9-12-3 时钟法水平机械对中

n   任意三点法水平机械对中(小角度 20°测量)

n   多点法水平机械对中

n   连续扫描

n   软脚测量

n   中文彩屏图形,中文在线帮助

n   一次测量,即可完成工作

n     外显电子倾角计,方便快捷

n   双向对射 点激光,支持测量方法A、B、C、D配置2个XT60激光探头(双向对射 点激光)


防爆激光对中仪Easylaser XT550简单的测量步骤:

1.输入距离尺寸

2.选择测量方法(连续扫描法;记录扫描法,多点测量法,9-12-3点测量法)

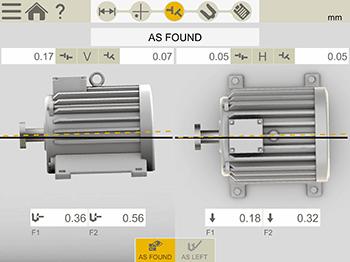

3.在“原始数据”中查看结果,实时调整。

4.查看报告



防爆激光对中仪Easylaser XT550产品信息功能

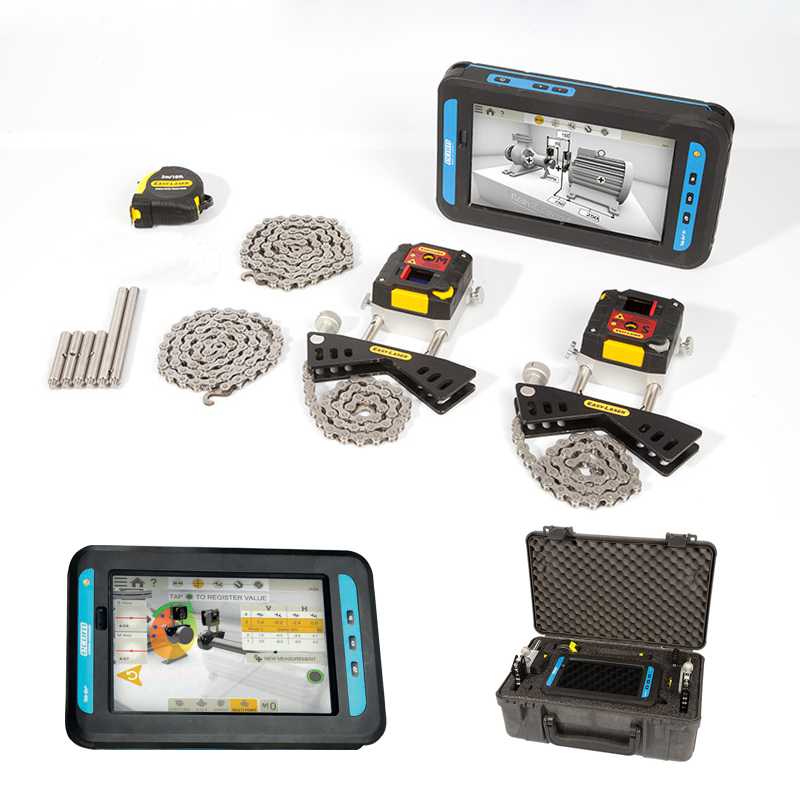

XT550对中系统具有XT660的所有功能,但有一个主要区别--测量单元和显示单元具有防爆认证,可用于潜在危险区域的对中工作。该系统是本质安全防护等级。

该系统采用Easylaser的点激光技术,可以让您测量大型机械和大跨度。测量单元通过了最新的ATEX指令的认证,并具有IP66和IP67防水和防尘等级。




  1. A:激光角度调整

  2. B:充电器连接器

  3. C:锁把手

  4. D:可滑动目标/尘埃罩

  5. E:OLED显示屏:电池状态/角度显示

  6. F:可伸展的延长杆

  7. G:链紧旋钮

  8. H:PSD孔径

  9. I:激光孔径



防爆激光对中仪Easylaser XT550产品特点

水平找正


垂直/法兰安装机械


机组找正


万向轴找正

用于调整万向节/胶印安装机械。(需要另加配件)



软脚检查

调整工作从软脚检查开始。软脚检查通过指示哪一个脚/脚应该调整,确保机器在其所有的脚上受力都是均匀的。




旋转测量:测量平面度/扭转度的程序,





防爆激光对中仪Easylaser XT550测量方法

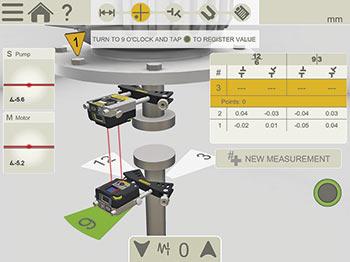

√9-12-3

测量点记录在9、12和3点钟的固定点。此为经典的三点法,在大多数情况下都可以使用;


√Easy Turn功能

Easy Turn功能允许您从转弯处的任何位置开始测量过程。可以将轴旋转到任意三个位置,每个位置之间的角度小至20°,以记录测量值;


√多点找正

多点与Easy Turn基本相同,但可以在旋转的扇区上记录多个点,这将提供优化的计算基础。非常适合涡轮机和滑动轴承应用;


连续扫描找正法

在轴的连续扫描过程中自动记录测量值,数以百计的点已被注册。您可以在转盘圈的任何地方开始,提供测量质量检查


非耦合扫描

一次旋转一个轴/单元,使横梁越过另一个(禁止)。交替重复,直到记录足够的测量点,您可以在转弯的任何地方开始和停止。






智能功能

√测量值过滤器:即时在恶劣的测量条件下,数据波动大时,有助于提高精度。来自相邻机器的空气湍流和振动与Easylaser过滤器功能无法匹配;

√结果:结果表显示您的阅读重复的程度,并让您可以为每个人保存评论;

√多组地脚:该软件可以适应所有类型的机器设计,如两对脚、三对脚、联轴器前脚等;

√热生长补偿:通常,机器从低温运行到高温运行时会显着膨胀。热增长补偿功能允许测量系统计算在这种情况下进行调整所需的适当垫片和值。机器的补偿值通常由制造商提供;

√容差检查:可以根据预先定义的公差表或您自己确定的值来检查测量结果。这使您可以立即查看校准是否在批准的参数范围内,从而大大减少了校准所花费的时间;

√广泛的实时调整:当测量单元与绝对V和H位置相差44°时,也可以使用实时值进行调整;

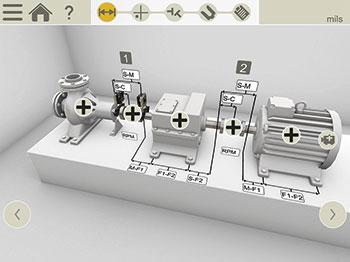

√选择机器映像:从不同的3D机器中进行选择,以在联轴器的任一侧描绘您的机器;

√取二维码和条形码:为特定机器分配特定代码,然后使用设备的内置摄像头打开分配的文件和设置(注意:适用相机分辨率要求);

√锁jiao:锁定机器上的任何一对地脚,自由切换设备进行调整;

√选择耦合类型:根据联轴器类型选择方法,短挠性轴和间隔轴;

√断电续测:测量过程意外中断,再次测量可继续进行未完成的测量;

√电子版签署报告:登录屏幕以验证您的工作,签名与PDF文件一起保存;

√模板:将测量文件保存为模板,包含机器数据和设置,以快速开始测量;

√内置手册:该应用程序包括可搜索的用户手册,可根据您所在的程序打开正确的章节。这样可以快速轻松地找到用户问题的答案;

√影像接口:作为标准配置,XT11显示单元配备HDMI连接器,无需任何附加软件即可直接在电视监视器或投影仪屏幕上共享显示屏幕,用于大型团体的培训目的;

√多种语言:该软件提供14种语言;


五、保存到USB

将文件从XT11显示单元保存到USB并可复制到其他设备;


打印输出

使用热敏打印机在本地快速打印所有测量数据;


保存到内置内存

将所有测量值保存在显示单元的内部存储器中;


多功能报告

生成PDF和Excel文件;


添加图片

添加机器的照片以进一步解释有关工作,添加热图像以显示单元对齐后的差异;


发送报告

通过电子邮件与客户共享报告;


六、产品参数

显示单元
名称ecom Tab-Ex
显示类型/尺寸TFT8"彩屏
工作温度‘-20-50℃
通讯蓝牙 LE4.0无线激素、WIFI
相机8MP带闪灯(前),5MP(后);
尺寸宽*高*深 162*256*33毫米
重量(不含电池)1250克
工作时间连续长达11小时
操作系统Android Oreo8.1或9
防爆认证ll 2G Ex db ia op为llc T5 Gb
ll 2D Ex tb ia op为lllc T100℃ Db
‘-20℃≤Ta≤+50℃
防爆证书编号Presafe 17 ATEX 10552X IECEx PRE 17.0049X


测量单元
名称XT50-M/S
通讯BT无线技术
探测器类型1轴TruePSD 20*20毫米[0.79*0.79"]
解决0.001毫米 [0.05密耳]
测量精度±1um ±1%
测量范围高达20m
激光类型二极管激光器
激光波长630-680纳米
激光类安全等级2
激光输出<1毫瓦
电子倾角仪0.1°分辨率
环境保护IP等级66和67
工作温度‘-10-50℃
贮存温度‘-20-50℃
相对湿度10-95%
外壳材料阳极氧化铝+PC/ABS+TPE
尺寸宽*高*深 76*76.5*50.9毫米
重量316克
OLED显示屏128*64像素
工作时间连续长达20小时
防爆认证II2 G Ex ib op是IIC T4 Gb ,-10℃≤Ta≤+50℃
防爆证书编号Presafe 17 ATEX 10552X IECEx PRE 17.0049X
系统XT770+GEOXT770XT660XT550 防爆化工厂XT440XT330
激光技术线线
探测器类型2轴PSD2轴PSD1 轴 PSD1 轴 PSD1 轴 PSD1 轴 PSD
探测器尺寸20×20毫米20×20毫米20×20毫米20×20毫米30毫米20毫米
与单位无线通讯
防爆分类




IP等级(测量单位)66, 6766, 6766, 6766, 6766, 6766, 67
测量范围20米20米20米20米10米5米
S M单元角度和电量显示 有
工作时间、显示单位16小时16小时16小时11小时16小时16小时
运行时间、测量单位24小时24小时24小时20小时24小时24小时
多语言导览软件
自动生成 PDF 报告
带链条V型支架
延长链可选 可选
磁铁底座可选 可选 可选 可选
磁性支架可选 可选 可选 可选 可选 可选
卧式机器
立式/法兰安装机器
万向/偏置安装机器需要万向支架配件套件需要万向支架配件套件需要万向支架配件套件需要万向支架配件套件
机组(不限)
机组(3台)
捻度测量
基本平整度可添加激光发射器 XT20/XT22



直线度可添加激光发射器 XT20/XT22



软脚测量
动态记录/趋势
