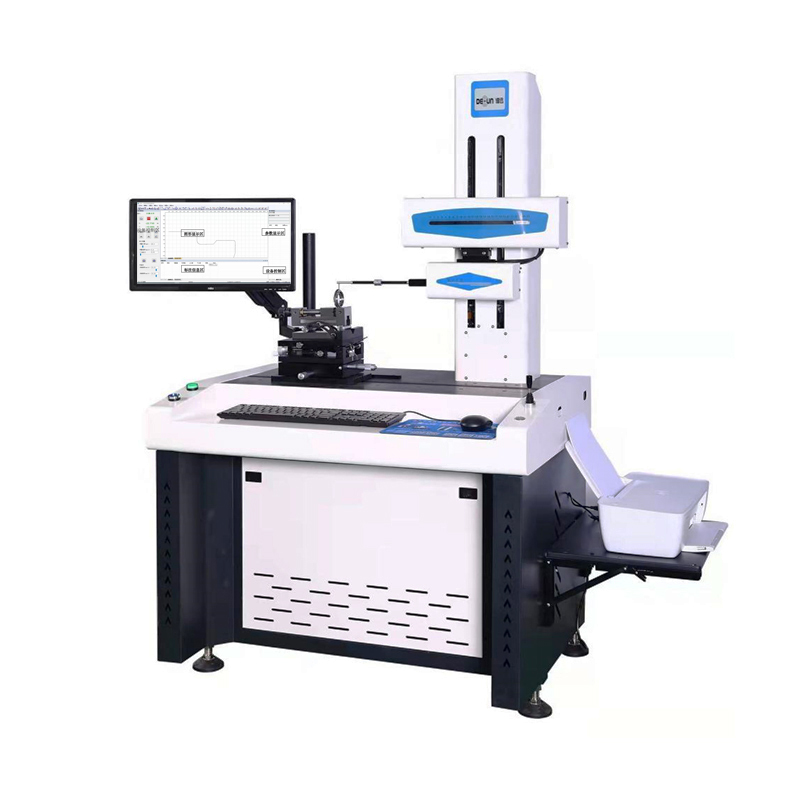

表面粗糙度轮廓度仪

表面粗糙度轮廓度仪

表面粗糙度轮廓度仪爬坡能力强、功能丰富,非常适合航空航天、船舶、高铁、新能源汽车、医疗等行业,可测轴类、齿轮、叶片、丝杆、螺纹、轴承等高精度测量。

轮廓仪以适应平面、内外圆柱面、圆锥面、球面、曲面、小孔、沟槽等形状的工件表面测量， 测量迅速方便， 且精度较高

测量原理为直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

与中国计量科学研究院、中国科学院、中国工程物理研究院、清华大学、上海大学、同济大学、奔驰、宝马、通用、大众、西门子、博世、舍弗勒、卡特彼勒、苹果、三星、空客、波音、中航工业、南车与北车集团等单位有着多年的合作与发展。

表面粗糙度轮廓度仪测量功能：

尺寸：包含水平距离、垂直距离、线性距离、半径、直径

夹角：包含水平角、垂直角、夹角

位置公差：包含平行度、垂直度

形状公差：包含直线度、凸度、圆弧轮廓度

辅助生成：包含辅助点、辅助线、辅助圆

粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr

波纹度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、

Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr

原始轮廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、

表面粗糙度轮廓度仪设备参数：

表面粗糙度轮廓度仪软件系统界面如图所示。

系统界面主要包括：菜单、工具栏、状态栏、图形显示区（轮廓及粗糙度视图）、标注信息区（轮廓标注及粗糙度参数列表）、系统参数显示区、设备控制区。

1）菜单/工具栏：见菜单和工具栏部分相应内容。

2）状态栏：显示当前操作提示、光标在图形显示区的坐标等信息。

3）统参数显示区：用于显示和设置设备参数、测量参数及显示参数等系统参数。

3、打印报告

零件测量、标注及参数评定完成后，可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息（零件名称、零件号、检测人、公司名称等）以及选择格式

输出选项（轮廓/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表），查看打印预览结果即为打印结果，

粗糙度轮廓度仪具体操作步骤：

1、接好电源线和数据线，再启动电脑桌面的中图轮廓测量仪检定软件；
2、安置好被测件(如果是特殊工件可以使用中图仪器定制的夹具进行装夹)；
3、使用大理石台右侧的操作手柄调整测针位移至被测工件上方；
4、在软件上选择被测工件的起始、结束扫描位置，点击“开始”按钮，测针会自动接触被测工件表面，进行扫描测量；
5、对生成的轮廓曲线进行分析，得出直线度、距离、角度、圆度、间距等轮廓参数，测量结果可以保存到数据库中，供随时查阅、调用，或者打印。
