零件内孔倒角测量方法

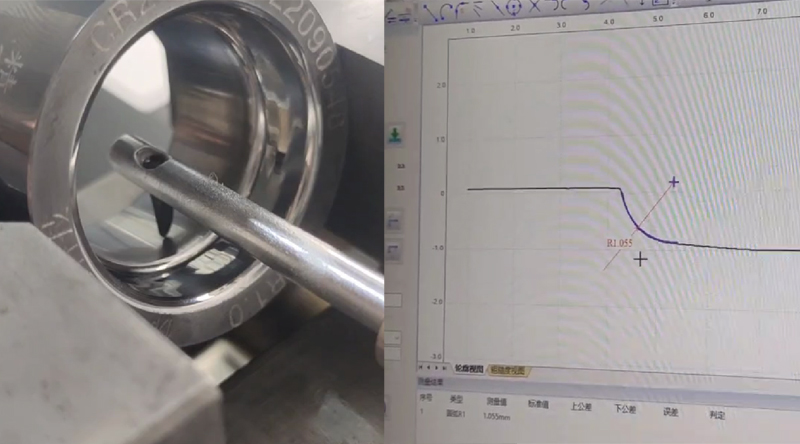

很多零件内部的一些R角 槽深度 宽度，内孔螺纹等通常用三坐标测量机或影像测量仪都是无法实现测量。我们需要用专业的设备通过爬行的方式，把零配件内部的轮廓爬行取样，然后进一步对尺寸进行测量。如下图所示

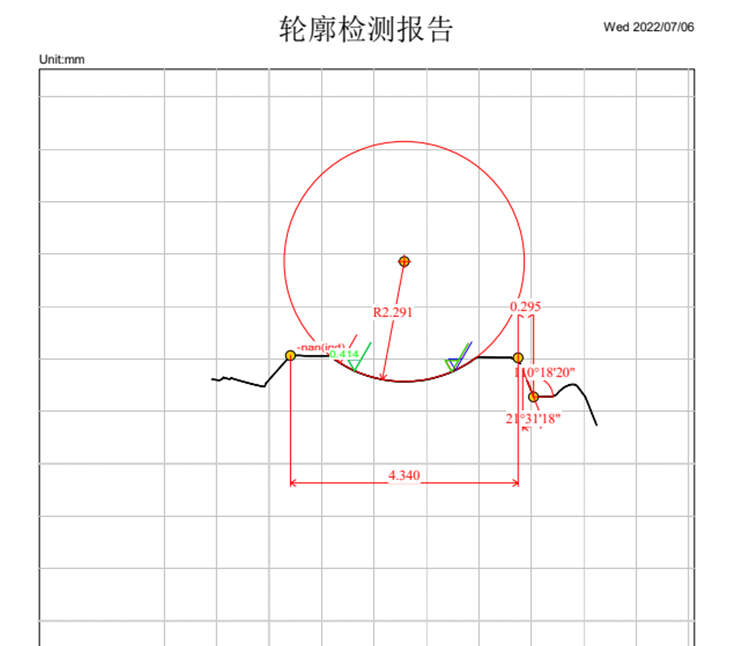

采用直角坐标测量法，即通过X轴、Z1轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
传感器分辨率：0.01um
