激光对中系统方案

2023-10-11 636

激光对中系统方案

适用行业:

制冷/空压行业:压缩机/电机/泵对中

船舶行业:引擎/传动轴/桨叶对中

风电行业:发电机/齿轮箱对中

石油/化工:泵/电机对中


与传统打表方式优势:

非接触式测量

无线蓝牙传输

显示分辨率0.001MM

可以与手机或平板连接

可生成数据报告

可对接公司EMS系统


激光对中仪XT440 XT550 XT660 XT770功能差别

● = 包含功能
○ = 可选功能
系统XT770XT660XT550XT440
激光技术线
探测器类型2 轴 PSD1 轴 PSD1 轴 PSD1 轴 PSD
探测器尺寸20×20毫米20×20毫米20×20毫米30 毫米
与单位的无线通信
防爆分类


IP等级(测量单位)66, 6766, 6766, 6766, 67
测量范围20米20米20米10米
动作时间、显示单位16小时16小时11小时16小时
工作时间,测量单位24小时24小时20小时24小时
支架上的预装单元
多语言导览软件
自动生成PDF报告
带链条的 V 形支架
延长链
磁铁底座
偏移括号
磁性支架





轴对中程序XT770XT660XT550XT440
卧式机
立式/法兰安装机器
万向/偏心安装机器●**●**●**
机车(无限制)

机组(3台)





几何测量程序XT770XT660XT550XT440
捻度测量
基本平面度L


直线度L







其他测量程序XT770XT660XT550XT440
价值观*
值*(动态记录/趋势)
皮带传动对中EEEE
级别(显示在 Values 程序中)CCCC
振动测量VVVV
易趋势™E


说明
    E=在添加 BTA 单元
    V=在添加 VIB 单元 XT280
    B=在添加合适的支架时
    C=在添加数字水平单元 XT290
    L=在添加激光发射器 XT20

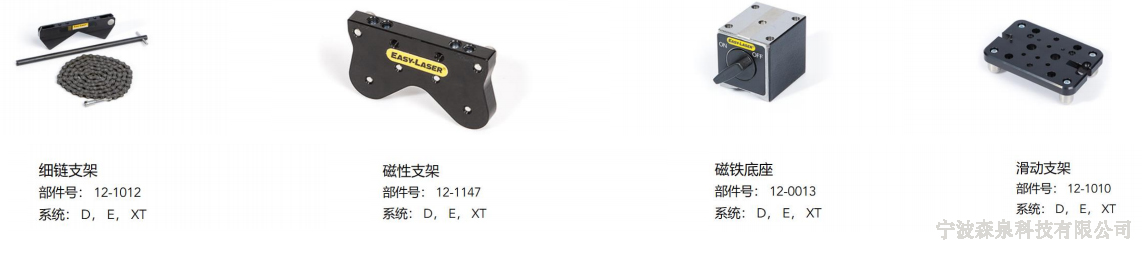

激光对中仪配件和固定方式

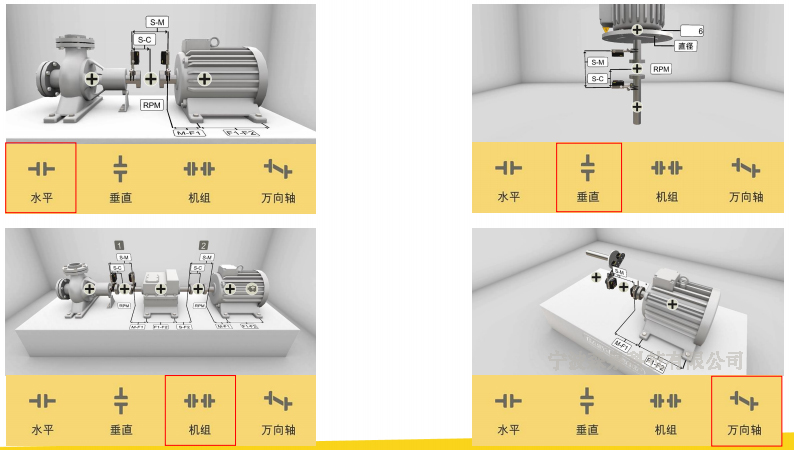

多种测量方式



激光对中仪测量结果显示


A.垂直方向:偏差和角度值.

B.水平方向:偏差和角度值.

C.对中结果评判(容差显示)

D.垂直方向:垫平值

E.水平方向:调整值

F.显示“测量结果列表”或调整画面

G.显示“调整前”或.“调整后”的测量结果

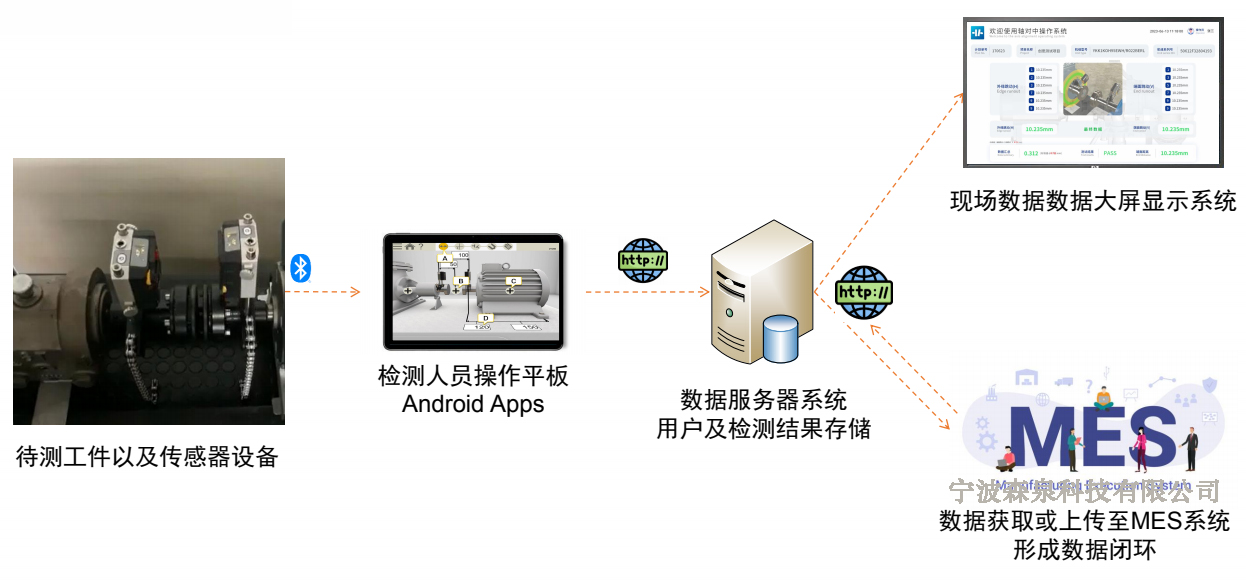

数据上传处理

• 支持用户登录

• 支持导入Easy-Laser的测试数据

• 手动旋转距离探测设备

• 支持实时读入端面测试数据

• 和标准数据进行对比,得出比对结果

• 支持上传数据到服务器

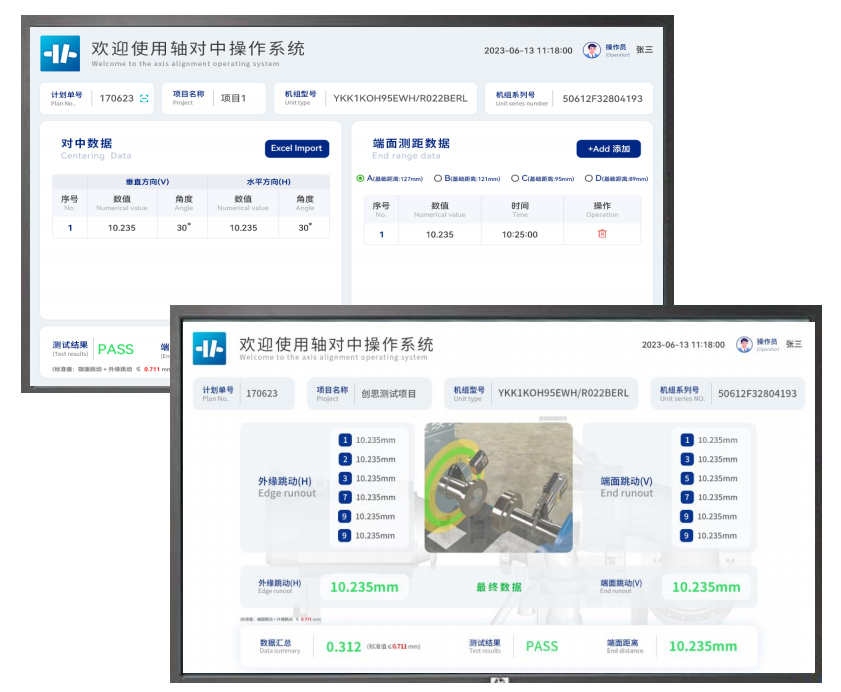

大屏数据显示管理系统

• 实时显示检测数据

• PAD启动数据处理软件,输入单号时,大屏开始显示“新的测量”

• 当导入对中的EXCEL时,大屏立即开始显示测量动画,逐条显示对中数据,并给出判定结果

• 当数据处理软件读取到距离数据时,大屏上同步显示数据结果
