电机转子径向跳动检测仪
主要用于测量轴类零件径向跳动和外径尺寸测量，本仪器利用两顶尖/或旋转轴承定位轴类零件，转动被测零件，被测零件径向方向上直接测量零件的径向跳动和外径尺寸测量。
产品用途：测量工件的外径和跳动测量
测量精度：±0.002mm
测量范围：0.3-95mm
重复性：0.5μm
测量方式：激光扫描法
有效扫描测量频率：700次/秒
电机：德国Nanotec高速电机
激光器：三菱红色可视半导体激光器
激光器输出功率：〈2mW
工作电压：～220V±15％ 50--60Hz
工作温度：－10～40℃
环境湿度：<85％RH
工作方式：连续
耗 电：<30W
外形尺寸：62*25*6cm
可设置产品规格、正负公差，超差报警等。
显示器刷新频率：50，25，13，6，3，1次/秒，（显示器设置中自行选择）
报警功能：两组继电器输出，测量数据超差时，报警红灯点亮报警。
控制功能：实现在线控制功能，可控制挤出或者牵引。
数据输出接口：RS485

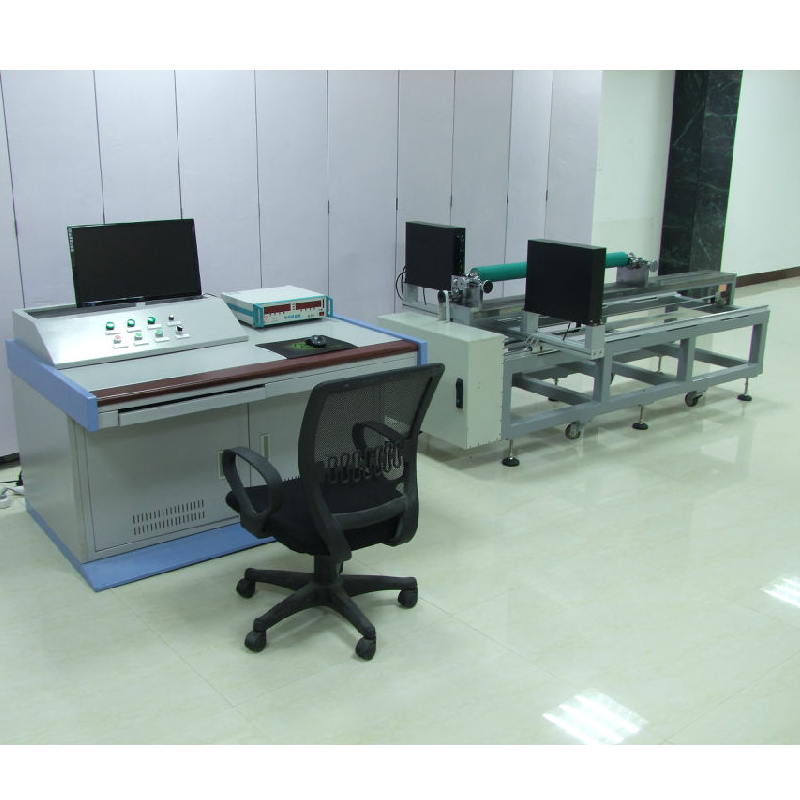

(1).测径仪在滑动模组及导轨上移动，测量外径值和跳动值。
(2).用连接杆刚性连接，保证测量激光的准确性。
(3).显示部分选用工业触控一体机显示。
(4).激光测径仪固定在滑动模组滑块上，自动沿工件轴向位置水平移动。
(5).工件轴头一端顶尖固定支架上，另一顶尖支架可以沿滑动模块水平移动，保证不同长短的工件都可放置测量。

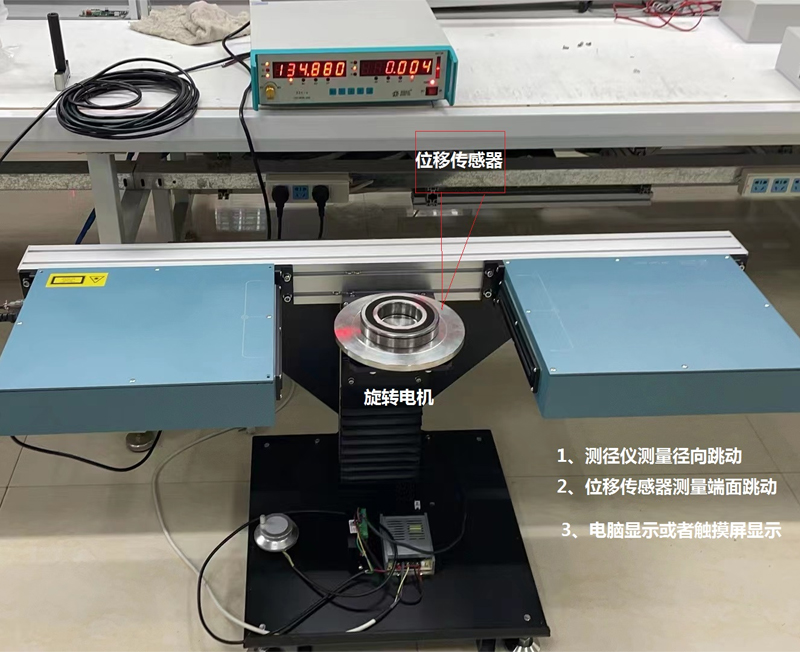

(6).利用旋转顶尖带动工件旋转，可测量跳动和圆度。
(7).控制系统控制测径仪沿工件轴向移动，根据设定位置和测量点数，测径仪行走到设定位置检测，检测完成显示并存储测量结果，
(8).测量仪测量的数据保存到Excel。
（9）根据公司的工件形状，顶尖
2、设备工作条件
电网电压:交流220V±10% 50HZ
工作环境温度: 0℃～40℃
工作环境湿度:≤85%
3、检测方法
上、下料方式：检测采用人工上、下料。夹紧固定工件
检测方式：工件在检测装置上连续自动检测。节省检测时间。
增加按钮或脚踏检测功能。
工件要求：无灰尘、毛刺等污损。
4、报警功能
检测出不合格工件在电脑显示NO并采用（声）光报警。
5、测量指标（整体参数指标）
1.外径测量范围Φ0.1~Φ100mm，精度≤±（0.005+0.002%*测量值）mm。
2.分辨率0.001mm。
3.重复性0.0015mm。
4.检测有效长度：20~30mm。（定制）
5.节拍：约10秒/件
6、通讯方式
1.通讯方式：RS-485。
2.协议类型：自由协议。
7、检测缺陷统计
1.合格品数量：检测的合格数量在计算机上可以显示
2.不合格品数量：检测的不合格数量在计算机可以显示
3合格率：检测的合格数量与不合格数量成比例值在计算机可以显示
8、 统计信息输出
检测信息可以输出成EXCEL表格。
9、其它

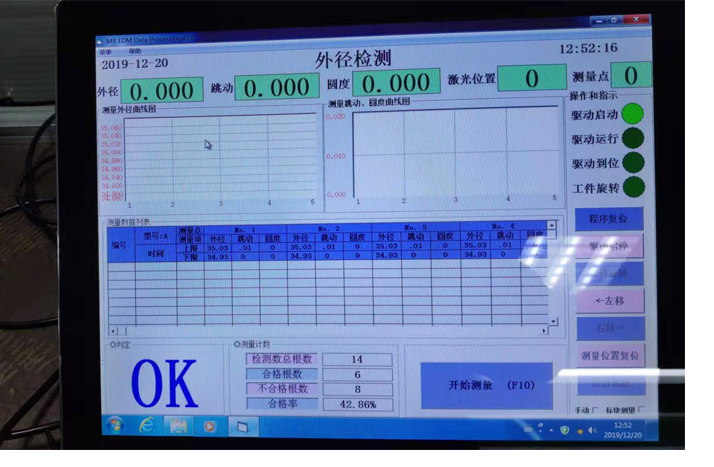

1.电气采用同步数据显示装置，计算机处理程序作为人机界面，可直接对话框中输入和修改工件设计的合格尺寸值。
2.根据工件特性设计操控软件和人机对话界面。
