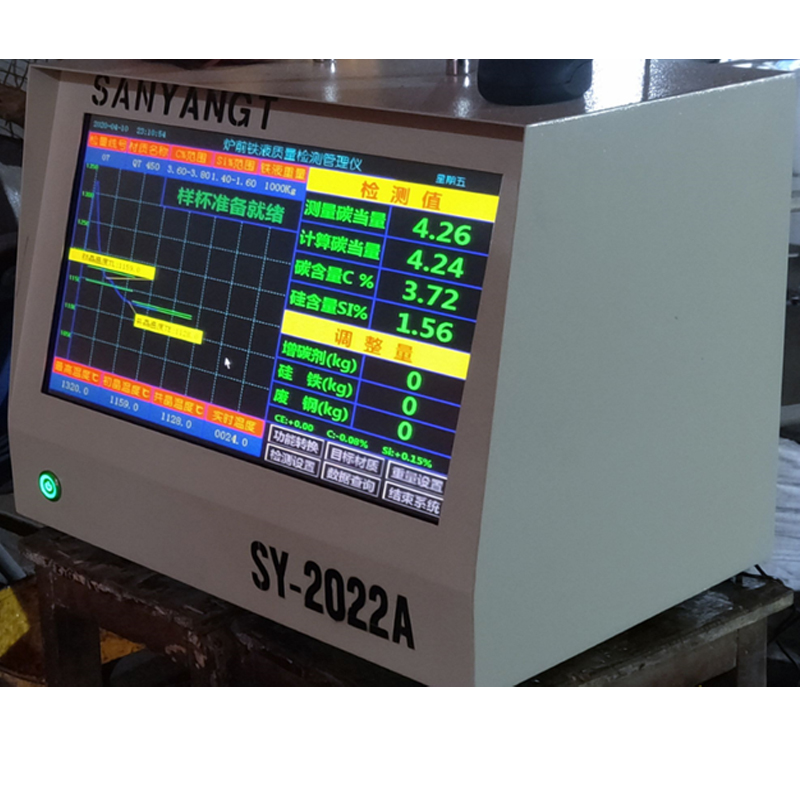

铁液质量管理仪SY2022A


铁水分析仪 智能铁水质量管理仪用于炉前快速测定灰铸铁和球墨铸铁铁水的碳当量CE%、碳含量C%、硅含量Si%、球化率SG%等铁水性能;预测普通灰铸铁的抗拉强度等。非专业人员经简单培训即可操作;在铁水可等待的时间内完成检测,然后根据自动计算出的增碳剂、硅铁、废钢投放量对铁水成份进行调整,有效的指导生产实践。

一 铁水质量管理仪的软件功能:


  1、CE、C、Si含量测量:可测量10种目标材质的活性CE、C、Si含量,推算出铁液牌号(HT);

  2、铁液调整计算:依据目标成份范围、铁液重量、增碳收得率、增硅收得率和测量结果,计算出命中目标成份的增碳剂、硅铁或废钢加入量;

  3、球化率测量:通过测量铁液的共晶度和过冷度,在活性Mg含量足够的前提下,推算出球化铁液的球化率;测球化率百分比,判定铁水硬度,推算铁水强度

  4、铁液体成分管理:依据产品牌号设定碳当量,碳含量,硅含量成分范围,仪器将以不同颜色显示含量,超高,以红色显示,偏低以绿色显示,用户并可以自己修改含量范围。

  5.可浏览主要测量参数的趋势分布图、凝固温度曲线的微分图,以便数据分析;

  6.可将测量记录自动输出到U盘,转移到其他计算机上进行查阅分析。

  7.18.5寸工业触摸屏(操作便捷),有汉化版和国际版可选

  8.测量速度50-70秒(节约熔炼检测时间)

  9.支持远距离无限传输数据






二、主要功能


1、测量功能,碳当量、碳含量、硅含量、球化率、抗拉强度、布氏硬度等参数测定;


2、预测灰铸铁抗拉强度和布氏硬度;


3、测定孕育后灰铸铁铁水抗拉强度和硬度,预测孕育效果;


4、成分测定结束后,系统根据用户预先设定的碳、硅含量的目标值自动计算合金的调整加入量;


5、测量结果自动保存;


6、可随时再现历史冷却曲线及历史测量结果;


7、测量数据可输出到EXCEL,以便于数据分析,也可通过USB接口拷贝测量的数据到办公室电脑保存、分析;


8、自动打印可选择,可搭配任何一款打印机,快速打印曲线和测量数据。


三、特色功能


1、成分测定完毕,用户可以根据产品要求的碳、硅含量修改目标值重新计算合金的调整加入量,使调整后的铁水成分更能满足产品要求。


2、测定孕育后灰铸铁铁水抗拉强度和硬度,结果精度更高。


四、技术参数


分析时间:约1分30秒


测量范围和测量精度:


碳当量CEL:2.50~4.80%;±0.08%


碳含量C %:2.30~4.20%;±0.05%


硅含量Si%:0.60~3.80%;±0.10%


球化率60%~99%;±5%


抗拉强度150~400MPa;±10MPa


硬度100~300HB;±10HB


温度变送器:原装进口温度变送器,最小分辨力0.1℃

     精度等级F.S±0.01%

主    板:工业底板

显 示 器:18.5英寸屏幕显示器

指令输入:光电鼠标器

记录输出:USB移动存储器

供电电源:AC 220V  50Hz


活性成份测量画面介绍:

  1、当前日期、时间

  2、本仪器版本号

  3、高温度(TM)

  4、初晶温度(TL)

  5、共晶温度(TE)

  6、碳当量(CE1)

  7、碳含量(C%)

  8、硅含量(Si%)

  9、预估铁液牌号以及范围图形(HT/FC)

  10、碳当量以及范围图形(CE2)

  11、碳含量以及范围图形(C%)

  12、硅含量以及范围图形(Si %)

  13、热分析温度曲线

  14、实时温度(摄氏度)

  15、当前检测线信息框

  16、Si的目标成分范围

  17、“功能转换”按钮

  18、“目标材质”按钮

  19、“重量设定”按钮

  20、“检测设定”按钮

  21、“数据浏览”按钮

  22、“结束系统”按钮



  球化率测量界面介绍:

  1、当前日期、时刻

  2、本仪器的版本号

  3、高温度(TM)

  4、初晶温度(TL)

  5、共晶低点()

  6、再辉温度(TEh)

  7、冷却速度以及图表

  8、过冷度以及图表

  9、再辉时间以及图表

  10、球化率以及图表

  11、温度曲线

  12、实时温度

  13、当前检测线信息

  14、“功能转换”按钮

  15、“材质选择”按钮

  16、“重量设定”按钮

  17、“检测设定”按钮

  18、“数据浏览”按钮

  19、“结束系统”按钮
