轴对中系统/测量支架和固定装置

2024-06-14 270

轴对中系统/测量支架和固定装置

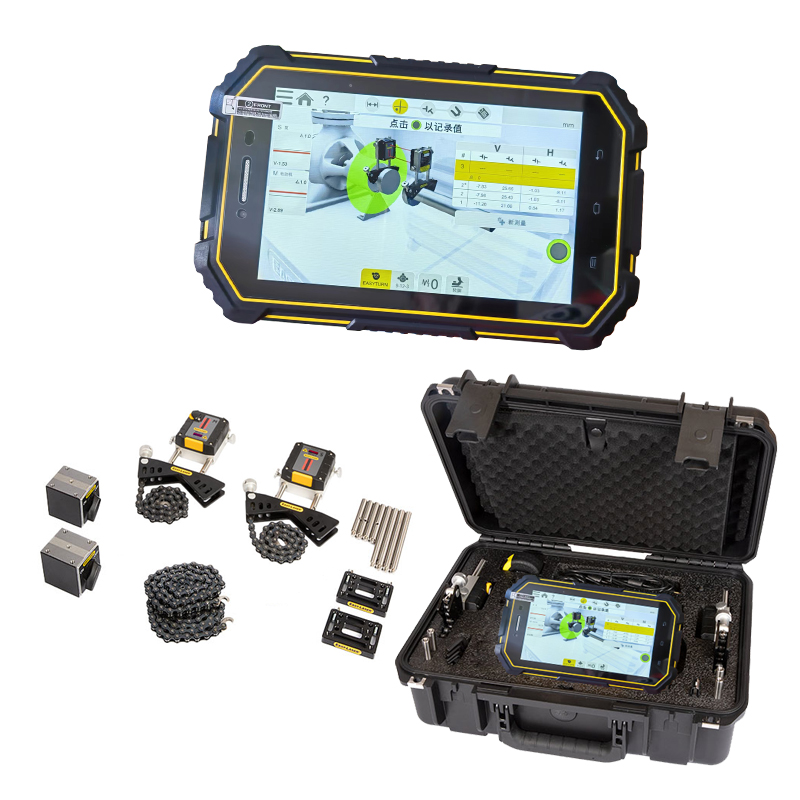

easy-laser激光对中仪采用3D动态测量,使我们的对中更简单,按照指引步骤操作,无需操作经验。并生成报告。

由于现场有各种特殊情况。我们可以配套不同的测量工装,实现测量要求。


  1. DM 支架,全套:用于测量动态运动。包括 2 个 DM 支架、4 个安装板、Locktite 4070 胶水、4 个 M6x20 螺钉、5 毫米六角扳手。装在塑料盒中。

    编号: 12-1130


  2. 磁铁底座 零件编号:  12-0013

    用于直接连接到轴或法兰;适用于所有轴系统。多功能磁铁底座具有开/关功能和多种可选杆安装可能性。

    注意: 三面均具有磁性。如果与任何 XT 系统(例如 XT440)一起使用,则必须将偏置支架 (XT) 与磁性底座一起使用


3.带可旋转头的磁铁底座

零件编号:  12-0045

与探测器、测量单元和激光发射器一起使用,其中单元需要在固定磁脚上旋转。

注意: 开/关按钮,360°可旋转头,带有两个杆安装可能性。


4.带磁铁底座的倾斜台

零件编号:  12-0742

倾斜台可与 ES 单元一起使用,作为发射器,例如与 Twist 测量程序一起使用。此倾斜台简化并加快了激光束的粗略对准。使用 EM 单元作为检测器,安装在常规磁铁基座上。

注意: 如图所示,包含磁铁底座和磁杆。


5.磁铁底座上的指向支架

零件编号: 12-0583

适用于风塔法兰。可以测量表面边缘附近。

注意:探头不接触表面。不包括杆和探测器。


6.磁性支架和杆,套件

  零件编号:  12-0992

 小盒子里有两个磁性支架和 4 根 120 毫米 [4.72”] 的杆。


7.磁性支架

  部件编号: 12-1011

  用于法兰或轴上的轴向安装。使用 M6 螺钉作为径向支撑,并配有四个超级磁铁。适用于 XT 系列和 E 系列。


8.V 型支架

零件编号:  12-0130

用于安装在轴或联轴器上的标准支架。

注意: 仅需支架,无需链条。


9.用于安装在轴或联轴器上。V 型支架适合直径为 20-450 毫米  的轴。随附的标准链条可用于直径最大为 150 毫米 的轴。支架宽度为 18 毫米

注意: 直径大于 150 毫米 的轴可使用延长链(零件编号 12-0319 用于一条延长链;零件编号 12-0128 用于一组延长链)


10.延长链

零件编号:  12-0128

可以对中非常大的轴。可延长链条,使轴直径最大可达 900 毫米,(2 x)。与标准 V 型支架一起使用。


11.细链支架

部件编号:  12-1012

当联轴器和机器之间的空间有限时使用。宽度:12 毫米

注意: 包括细链和紧固工具。


12.偏移支架

零件编号:  01-1165

允许测量单元之间的轴向位移,以便能够旋转越过突出的机器部件。适用于 E 系列和 D 系列。

注意: 还需要 2 个 M6x14 螺钉(零件编号 03-0061)。不包括 V 型支架和杆。


13 滑动支架

零件编号:12-1010

球形支脚可以放置在两个不同的位置,以适应小或大的轴直径。当轴不能旋转时使用。用标准链条安装。


14.带可旋转头的滑动支架

  零件编号:  12-0137

根据测量应用,可提供不同设计,带或不带磁铁、测量探头和可旋转头。


15.万向支架组

零件编号:  12-0615

用于法兰/偏置安装机器的对准。


16.延长杆

零件编号:  01-0938,12-0059, 12-0324, 12-0660

拧在一起后,杆可伸缩;理论上“无限”。

长度 30 毫米,(1 x) 零件编号 01-0938

长度 60 毫米 ,(4 x) 零件编号 12-0059

长度 120 毫米,(8 x) 零件编号 12-0324

长度 240 毫米 ,(4 x) 零件编号 12-0060
