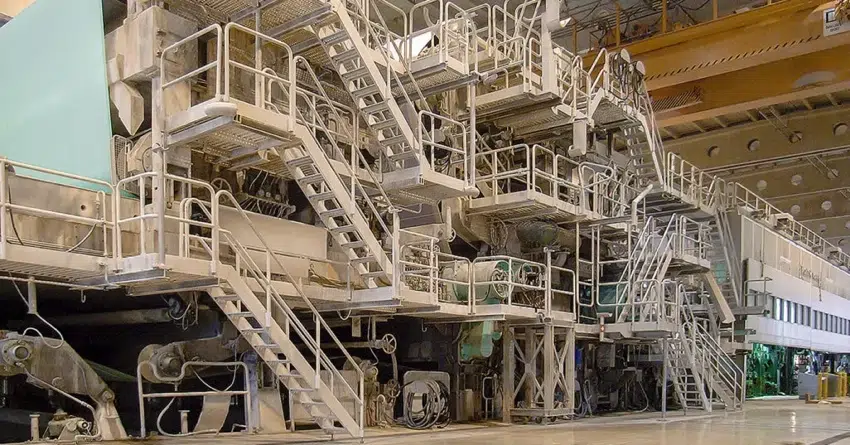

某地方一位客户在注意到纸张生产过程中的产品起皱和跟踪问题后，让我们提供可靠性的停工服务，以修复其工厂的卷纸机。
技术工程师在执行调整服务时，在一台纸机上测量了所有三个压片部分。在不到12小时的时间里，团队工程师进行了测量，并与工厂的机械师一起工作，对被认为对正确至关重要的轧辊进行调整。
结果：客户非常高兴采取了这一行动。但在调查结果之前，需要一些背景来说明为什么在造纸行业中保持辊对齐如此重要。
背景
在这个竞争激烈的行业中保持领先地位至关重要。生产高质量的纸张需要具有多个交织系统的复杂机器协调工作。
同样重要的是轧辊对齐维护，或者能够在指定的公差内将轧辊与参考轧辊对齐。正确对齐的机器轧辊通过减少纸张破损、起皱、跟踪问题、过早轴承磨损等，减少了材料和维护方面的支出。
从历史上看，在工业中，轧辊对齐并没有像其他预防性维护技术那样得到重视。然而，过度的轧辊错位与产品质量下降和不定期停机直接相关。
在机器运行期间检测不对中可能是很棘手的。鉴于对机器运行时间的要求很高，包括需要一次24/7周地运行机器，了解在错位机器中视觉检测到的常见症状是有用的。
其中包括：
①产品追踪困难
②伸缩式辊
③毛毡/钢丝拉伸不均匀
④产品厚度不均匀
⑤滚子轴承的应力和应力
其中许多迹象过于严重，不容忽视。维护不当的机器可能导致部件故障、永久性机器损坏，最坏的情况是员工受伤和死亡。
到目前为止，许多纸制品制造商自己使用工具和技术来解决他们的滚筒对齐问题：
①铅锤，已经使用了数千年，是一种简单但原始的测量方法。它不能提供今天所需的精度，也没有这种技术的数字阅读或报告。
②光学仪器更先进，但需要视线才能进行测量。其他因素可能会扭曲使用光学设备收集的数据的准确性，包括空气温度、湿度、辊的可访问性和用户的技能水平。此外，与光学设备的校准过程需要大量的机器停机时间。即使是最先进的设备也可能需要几天甚至几周的停机时间才能完成所有必要的测量。
Prüftechnik是Fluke可靠性的一部分，设计和开发了一种创新的非光学技术，以抵消其他辊对准方法的限制。
该系统是一种独特的、专有的手持设备，包含三个环形激光陀螺，每个轴有一个陀螺。由于环形激光陀螺是一种军用技术，其使用受到高度限制。因此，我们提供Paralign作为一项服务，而不是一种购买设备。
为了进行测量，用户在轧辊上滑动齿轮，使其与轧辊周长至少相差20度。结果数据立即通过蓝牙传输到笔记本电脑，并显示可视化读数。通常由客户选择一个参考辊，并将其他辊的偏移量与参考辊进行比较。在测量过程中或之后，参考辊可以在任何点进行更改。当服务完成后，客户将收到一份完整的报告，其中包括初始和最终调整结果。

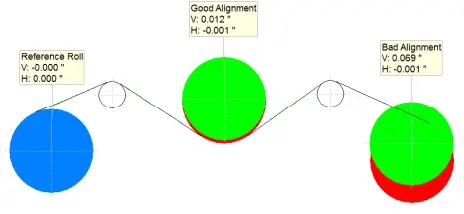

图1，是Paralign软件生成的可视化报告。每个辊的错位都由一个红色圆圈和一个绿色圆圈代表。绿色圆圈代表轧辊的操作方，而红色圆圈代表机器方。视觉中的蓝色圆圈是活动的参考辊。
该图中被确定为“良好对齐”的辊位于与参考辊相对的负水平位置0.001〃。垂直而言，机器侧比操作员侧低0.012〃。要调整这个辊，请在机器侧的轴承下方放置一个垫片。
在这种情况下，我们可以假设轧辊落在选定的公差范围内。标记为“不对中”的辊子在机器侧较低0.069，而在负水平位置也较低0.001。这卷被认为超出了目标公差，应调整以改善机器的条件。
通过升高机器侧或降低操作员侧来纠正该辊的对齐。重要的是，在进行每一次潜在的对准校正之前，都要进行分析，以确保它不会损害附近的机器结构。如果上述滚筒的驱动侧连接到齿轮箱和电机，则可以更容易地在滚筒的操作侧进行调整。
注：最佳维护做法将包括在对连接部件（例如，滚筒、齿轮箱、发动机等）进行任何调整时测量这些部件之间的轴对齐。
挑战
回到我们魁北克客户的情况。下图说明了在工厂的新闻部分发现的错位。
图1.2显示了第二新闻部分的初始数据。辊30和29分别标记为拉伸辊和导向辊。这些滚筒易于在机器正常运行期间移动。客户认为这些卷轴的对齐并不关键。
钢丝或产品包装最多的滚筒对机器的影响最大，应适当调整。底辊被选为新闻部分的参考，因为它是固定的，移动非常困难。其他卷轴通常比调整时纬度更高。
罗尔斯35、32、31和27被客户认为是关键，因此进行了调整。对齐的差异很快就显现出来了。图1.3中的最终图像的红色明显低于初始图像，表明不太对齐。
35和32卷很容易调整。第31卷的垂直位置提出了一些挑战。对周围框架的物理限制不允许在服务时间框架内轻松调整。
由于身体限制，第27卷不能在耐受范围内移动。客户决定，调整或以后可以进行进一步的机器改造不是至关重要的。
辊28表面的过度磨损对辊面造成永久性损坏，无法获得测量值。一旦新轧辊有库存，就计划更换损坏的轧辊。
结果
项目完成几周后，客户告知Pruftechnik，其产品质量有所提高，由于停工服务，跟踪问题消失了。他们还对Paralign的速度和服务表示满意。
Prüftechnik工程师能够在一天内瘫痪地测量和调整多个新闻部门。使用其他技术可能需要几天的时间，数据也不准确。
在一个如果机器不工作就会损失大量资金的行业中，平行是轧辊对准的明确选择。
