皮带对中仪TKBA 40

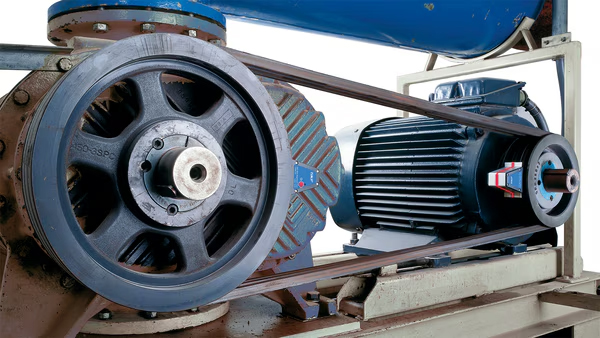

SKF 的 TKBA 40 皮带对中仪提供了一种简单方法，通过精确对中 V 型带皮带轮的沟槽来实现高精度对中。它可以纠正垂直角度、水平角度和平行偏差。该工具有两个组成部分：一个激光发射单元和一个接收器单元。它使用强磁铁和 V 型导向装置与滑轮凹槽相配合，让 TKBA 40 的安装变得轻松便捷地。
快速、简便的安装 — 使用强磁铁
简化的对中过程
由于提供了四种尺寸的 V 形导向装置，因此能够对中各种 V 形带皮带轮
同时对张力和对中进行调整
对中 V 型皮带轮沟槽而不是面，从而让不同宽度或面的皮带轮均可达到最佳对中效果
可选附加功能：特制的侧面适配头可用于对中多楔带和正时皮带轮以及链轮
最大的对中距离为 6 m (20 ft)，可满足各种应用
依靠装在坚固仪器箱中的红色激光二极管
使用 2 节 AAA 电池，可连续使用 20 小时
| 型号 | TKBA 11 | TKBA 21 | TKBA 31 | TKBA 40 |
| 变送器/发射器单元 | ||||
| 激光类型 | 红色激光二级管 | 红色激光二级管 | 绿色激光二级管 | 红色激光二级管 |
| 激光 | 1 个内置 2 级激光，<1mW，635nm | 1 个内置 2 级激光，<1mW，635nm | 1 个内置 2 级激光，<1mW，520nm | 1 个内置 2 级激光，<1 mW，632 nm |
| 激光线长度 | 2 m 处为 2.4 m （6.6 ft 处为 7.9 ft） | 2 m 处为 2.4 m （6.6 ft 处为 7.9 ft） | 2 m 处为 2.4 m （6.6 ft 处为 7.9 ft） | 2 m 处为 3 m （6.6 ft 处为 9.8 ft） |
| 角度测量精度 | 2 m (6.6 ft) 处优于 0.02° | 2 m (6.6 ft) 处优于 0.02° | 2 m (6.6 ft) 处优于 0.02° | 优于 0.2° |
| 测量精度偏差 | 优于 0.5 mm (1/50" in.) | 优于 0.5 mm (1/50" in.) | 优于 0.5 mm (1/50" in.) | 优于 0.5 mm (0.02 in.) |
| 测量距离 | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 6 m （2 in 至 20 ft） | 50 mm 至 6 000 mm （2 in. 至 20 ft） |
| 工作控制 | 激光开/关 | 激光开/关 | 激光开/关 | 激光开关 |
| 轴承座材料 | ABS + 2K 和铝基喷塑漆 | ABS + 2K 和铝基喷塑漆 | ABS + 2K 和铝基喷塑漆 | 铸压铝 |
| 接收器单元 | ||||
| 壳体材料 | 被动目标：ABS | 与变送器单元相同 | 与变送器单元相同 | 铝 |
| 被动目标：ABS | ||||
| 夹具 | ||||
| 安装 | 磁性，侧面安装 | 磁性，侧面安装 | 磁性，侧面安装 | 磁力, 沟槽固定（可选侧适配器 TMEB A2） |
| V 形导向装置 | 不适用 | 不适用 | 不适用 | 尺寸 1：22 mm，短杆（3 对） |
| 尺寸 2：22 mm，长杆（3 对） | ||||
| 尺寸 3：40 mm，短杆（3 对） | ||||
| 尺寸 4：40 mm，长杆（3 对） | ||||
| 电池 | 3 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | 3 节 AAA 碱性 IEC LR03 | 2 节 AAA 碱性 IEC LR03 |
| 工作时间 | 32 小时（连续使用） | 32 小时（连续使用） | 6 小时（连续使用） | 20 小时（连续使用） |
| 操作要求 | ||||
| 工作温度 | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) |
| 存储温度 | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | –20 至 +65 °C （–4 至 +150 °F） |
| 相对湿度 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 |
| 防护等级 | IP 40 | IP 40 | IP 40 | IP 40 |
| 标定证书 | - | - | - | 两年有效期 |
| 尺寸 | ||||
| 变送器/发射器单元 | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 70 × 74 × 61 mm (2.8 × 2.9 × 2.4 in.) |
| 接收器单元 | 被动目标：40 x 25 mm (1.57 x 0.98 in.) | 与变送器单元相同 | 与变送器单元相同 | 96 × 74 × 61 mm (3.8 × 2.9 × 2.4 in.) |
| 被动目标：40 x 25 mm (1.57 × 0.98 in.) | ||||
| 手提箱尺寸 | 260 × 85 × 180 mm (10.2 x 3.3 x 7.1 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 260 × 85 × 180 mm (10.2 × 3.3 × 7.1 in.) |
| 重量 | ||||
| 变送器/发射器单元 | 250 g (0.55 lb) 包括电池 | 250 g (0.55 lb) 包括电池 | 250 g (0.55 lb) 包括电池 | 320 g (0.7 lb) |
| 接收器单元 | 35 g (0.08 lb) 3 个无源目标 | 与变送器单元相同 | 与变送器单元相同 | 270 g (0.6 lb) |
| 总重量（包括仪器箱） | 0.84 kg (1.85 lb) | 1.62 kg (3.57 lb) | 1.88 kg (4.14 lb) | 1.2 kg (2.7 lb) |
| 仪器箱组件 | 1 个 TKBA 11 变送器单元 | 2 个 TKBA 21 变送器/接收器单元 | 2 个 TKBA 31 变送器/接收器单元 | 1 个 TKBA 40 变送器单元 |
| 3 个 TKBA TARGET 被动目标 | 6 节 AAA 电池 | 3 个 TKBA TARGET 被动目标 | 1 个 TKBA 40 接收器单元 | |
| 3 节 AAA 电池 | 1 份纸质使用说明 | 6 节 AAA 电池 | 2 节 AA 电池 | |
| 1 份纸质使用说明 | 3 个不同载荷的皮带张力检查器 | 4 种尺寸的 V 型导向装置，每种 3 个 | ||
| 1 个皮带轮槽外形检查器 | 1 份纸质使用说明 | |||
| 1 份纸质使用说明 | 1 份标定证书 |
