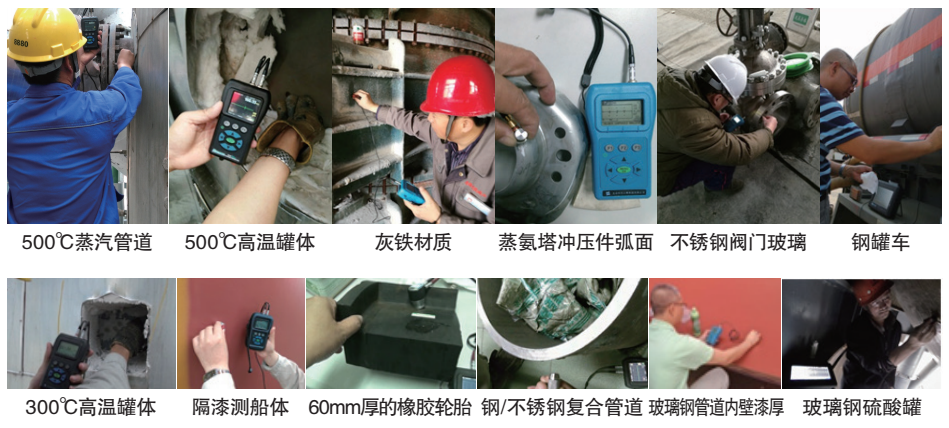

适合测量金属、塑料、陶瓷、玻璃及其他任何超声波的良道导体。常规测量、小厚度捕获、最大厚度捕获、差值、上下限LED报警。
-可显示A扫描波形，便于对复杂工件进行回波分析和测量；
-具有多种测量方式，可设置空白以屏蔽余震或杂波；
-仪器可适配多种类型探头，单双晶适用；
-可穿透涂层测量，可分层测厚，同时显示；
-任何模式下分辨率为0.001、0.01、0.1毫米可选（或0.0001、0.001、0.01英寸可选）；
-增益调节范围0-99dB；
-可调电压可变脉宽方波脉冲发生器；
-具有单值B扫描显示功能；
-具有报警功能，可自由设置报警上、下限；
-具有差值、最大最小值显示方式；
-可存储多达500000个测量值和波形；
-用户可开启高达每秒20次的快速测量模式；
△ 显示分辨力 | 0.001mm 或 0.01mm 或 0.1mm 可选 |
△ 声速调节范围 | 508 m /s ～ 18699m /s |
△ 重复性 | 遵守 JJF1126 5M 及以上探头重复性： 0.03mm 2M 及以下探头重复性： 0.1mm |
△ 探头参数 | 详见 4.1- 测量范围中的探头参数 |
△ 显示器 | 彩色 TFT 液晶显示器， 320x240 像素 ,5 位显示，具有背光灯 |
△ 测量功能 | 高精密测量工具，适合测量金属、塑料、陶瓷、玻璃及其他任何超声波的良道导体。常规测量、最小厚度捕获、最大厚度捕获、差值、上下限 LED 报警。 |
△ 特殊材料测量 | 增益调节范围： 0-99dB ；屏蔽条：始脉冲 - 底波、界面波 - 底波、回波 - 回波模式均可调节。斜率：可调节至 11 。以上三个功能、组合使用，可测量各种特殊材料，比如含钼类不锈钢（ 316 、 317 等）、玻璃钢、球化率极差的铸铁、灰铁等材质。 |
△ 设置锁定 | 对校准数据等进行锁定 |
△ 脉冲发生器 | 可调方波脉冲发生器 |
△ I/O 端口 | USB 通讯 |
△ 发射电压 | 60V 、 110V 、 150V 、 200V 可选 |
△ 发射脉宽 | 随探头频率改变 |
△ 增益范围 | 0-99dB ， 1dB 步进 |
△ 频率范围 | 0.5 Mhz ～ 20Mhz |
△ 测量速率 | 标准 (4Hz) 、快速 (20Hz) |
△ 探头设置 | 10 组固定探头设置和 22 组自定义探头设置 |
△ 数据存储 | 500 个数据文件，每个可存储 1000 的测量值和波形 |
△ 使用环境温度 | 0 ℃ ～ 40 ℃ |
△ 电源 | 根据客户需求，可选：三节 5 号干电池 \ 镍氢充电电池 |
△ 工作语言 | 中文、英文 |
△ 功耗 | 工作电流不超过 250mA （关闭 WiFi ，亮度暗， 4.5V 下） |
△ 外形尺寸 | 187mm × 87 mm × 43 mm |
△ 外壳 | 耐冲击、防尘、仿溅，符合 IP65 |
△ 重量 | 360g 左右 |
△ 适用标准及规范 | ● Q/HD SDF0001-2014 超声波测厚仪 ● JJF 1126-2004 超声波测厚仪校准规范 ● GB/T 6587 电子测量仪器通用规范 |
▲ 标准配置 | ●主机 ●进口 5MHz 单晶探头 ●耦合剂 |
▲ 可选配件 | ●标准试块 ● 1MHz 单晶接触探头 ● TSTU32 探头 ● 5MHz 单晶接触探头 ● 15MHz 单晶带延迟块探头 |
测量范围：
探头类型 | 测量范围（钢） | 示值误差 | 使用模式 |
5MHz 双晶窄脉冲探头 | 1.2 ～ 225.0mm 3.0 ～ 100.0mm | H ＜ 10mm ，± 0.05mm ； H ≥ 10mm ，± (0.01+ 0.5%H)mm | 标准 回波 - 回波 |
5MHz 单晶接触探头 | 5.0 ～ 225.00mm 5.0 ～ 100.00mm | H ＜ 10mm ，± 0.05 mm ； H ≥ 10mm ，± (0.01+ 0.5%H) mm | 标准 回波 - 回波 |
2MHz 双晶探头： TSTU32 | 3.0 ～ 300.00mm | H ＜ 10mm ，± 0.1 mm ； H ≥ 10mm ，± (0.01+1%H) mm | 标准 |
1MHz 单晶接触探头 | 10.0 ～ 500.00mm | H ＜ 10mm ，± 0.1 mm ； H ≥ 10mm ，± (0.01+1%H) mm | 标准 |
15MHz 单晶延迟块探头 | 3.0mm ～ 20.0mm 0.25mm ～ 10.0mm | H ＜ 10mm ，± 0.05 mm ； H ≥ 10mm ，± (0.01+ 0.5%H) mm | 界面 - 回波 回波 - 回波 |
