TIME2190超声波测厚仪

TIME2190超声波测厚仪可对各种板材和加工零件作精确测量，广泛应用于石油、化工、冶金、造船、航空、航天、锅炉等各个领域。高精密测量工具，适合测量金属、塑料、陶瓷、玻璃及其他任何超声波的良道导体。常规测量、最小厚度捕获、最大厚度捕获、差值、上下限LED报警

TIME2190超声波测厚仪基本原理

    超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲进入被测物体后在物体内部传播，当到达材料的分界面时被反射回探头，通过精确计算超声波在材料中的传播声程便可推知被测材料的厚度。

TIME2190超声波测厚仪仪器的特性

-可显示A扫描波形，便于对复杂工件进行回波分析和测量；

-具有多种测量方式，可设置空白以屏蔽余震或杂波；

-仪器可适配多种类型探头，单双晶适用；

-可穿透涂层测量，可显示涂层厚度；

-任何模式下分辨率为0.001、0.01、0.1毫米可选（或0.0001、0.001、0.01

 英寸可选）；

-增益调节范围40-99dB；

-可调电压可变脉宽方波脉冲发生器；

-具有单值B扫描显示功能；

-具有报警功能，可自由设置报警上、下限；

-具有差值、最大最小值显示方式；

-可存储多达500000个测量值和波形；

-用户可开启高达每秒20次的快速测量模式；

四、TIME2190超声波测厚仪

4.1电源

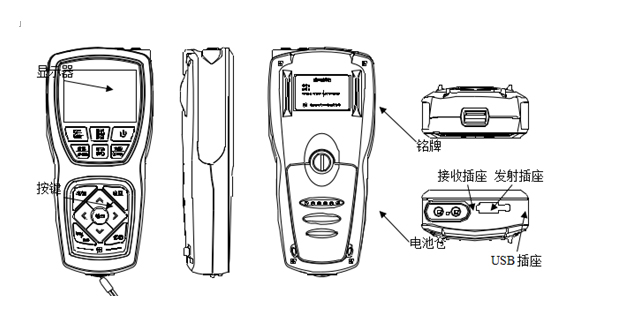

    注：对于区分发射接收端的探头，比如TSTU32，应对应插入发射接收插座。

    仪器采用3节AA电池供电，屏幕上会指示电池电量。采用库仑计进行电量计量，所以当断电后默认为满电的新电池。用硬币或钥匙拧开后盖即可更换电池。

4.2测量范围

Ø  显示分辨力：0.001mm 或0.01mm或0.1mm可选

Ø  声速调节范围：508 m/s～18699m/s

Ø  重复性：±0.1（遵守JJF1126）

Ø  探头参数：可选1M单晶5M\10M\15M单晶\20M\22MHz探头

Ø  显示器：彩色TFT液晶显示器，320x240像素,5位显示，具有背光灯

Ø  测量功能：高精密测量工具，适合测量金属、塑料、陶瓷、玻璃及其他任何超声波的良道导体。常规测量、最小厚度捕获、最大厚度捕获、差值、上下限LED报警

Ø  特殊材料测量：增益调节范围：20-99dB；屏蔽条：始脉冲-底波、界面波-底波、回波-回波模式均可调节。斜率：可调节至11。以上三个功能、组合使用，可测量各种特殊材料，比如含钼类不锈钢（316、317等）、玻璃钢、球化率极差的铸铁、灰铁等材质。

Ø  设置锁定：对校准数据等进行锁定

Ø  脉冲发生器：可调方波脉冲发生器

Ø  I/O端口：双向串行RS-232

Ø  发射电压：60V、110V、150V、200V可选

Ø  发射脉宽：随探头频率改变

Ø  增益范围：40-99dB，1dB步进

Ø  频率范围：0.5 Mhz～20Mhz

Ø  测量速率：标准(4Hz)、快速(20Hz)

Ø  探头设置：10组固定探头设置和22组自定义探头设置

Ø  数据存储：500个数据文件，每个可存储1000的测量值和波形

Ø  使用环境温度：0℃～40℃

Ø  电源：三节5号干电池

Ø  工作语言：中文、英文

Ø  功耗：工作电流不超过250mA（关闭WiFi，亮度暗， 4.5V下）

Ø  外形尺寸：187mm×87 mm×43 mm

Ø  外壳：耐冲击、防尘、仿溅，符合IP65

Ø  重量：360g左右

Ø  适用标准及规范：Q/HD SDF0001-2014超声波测厚仪

JJF 1126-2004超声波测厚仪校准规范

GB/T 6587  电子测量仪器通用规范

TIME2190超声波测厚仪标准配置

1、主机                1台

2、5MHz双晶探头         1支

3、进口5MHz单晶探头      1支（选配）

4、耦合剂             1瓶

TIME2190超声波测厚仪可选配件

1、标准试块

2、1MHz单晶接触探头

3、TSTU32铸铁 探头

4、5MHz单晶接触探头

5、15MHz单晶带延迟块探头

6、高温探头ZW5P
