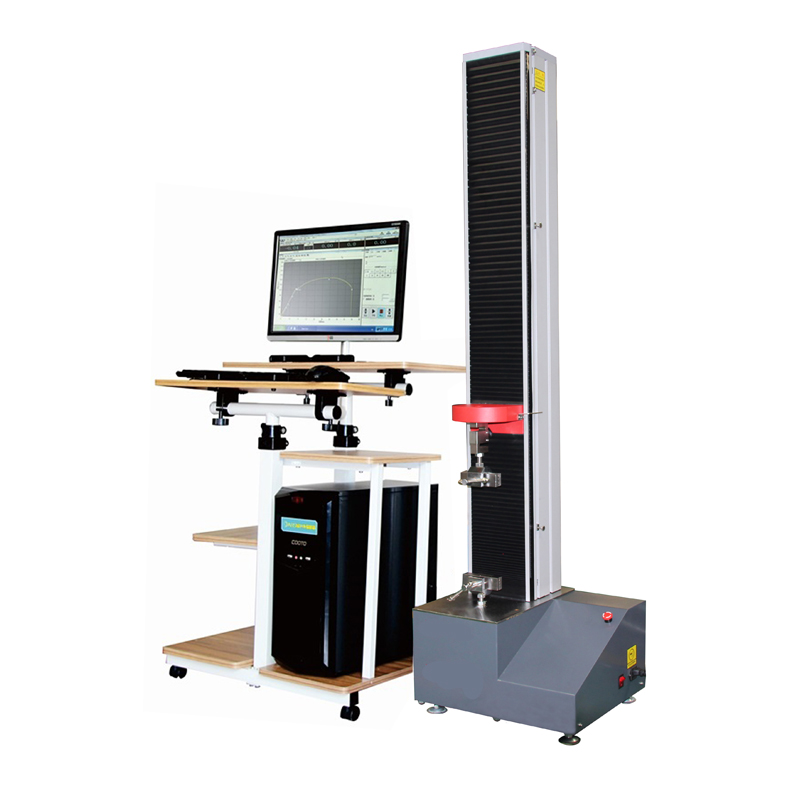

微机控制电子单柱万能试验机
本机用于金属及非金属（含复合材料）胶粘剂、胶粘带、不干胶、医用粘剂、保护膜、离型纸、复合膜、食品塑料袋包装、日用化妆品塑料包装、人造革、编织袋、薄膜、纸张的拉伸、压缩、弯曲、剪切、剥离、撕裂、保载、松弛、往复等项的静力学性能测试分析研究，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，并可根据GB、ISO、DIN、ASTM、JIS等国内、国际相关标准进行试验和提供数据。
微机控制电子单柱万能试验机技术参数
序号 | 项目名称 | 技术指标 |
1 | 最大试验力 | 5000N（可另加配传感器来扩展测力范围） |
2 | 准确度等级 | 0.5级 |
3 | 试验力测量范围 | 0.4%～100%FS（满量程） |
4 | 试验力示值误差 | 示值的0.5%以内 |
5 | 试验力分辨率 | 最大试验力1/500000全程不分档，且全程分辨率不变 |
6 | 大变形测量范围 | 10-800mm |
7 | 大变形示值误差 | 示值的±0.5%以内 |
8 | 大变形测量分辨率 | 0.008mm |
9 | 位移示值误差 | 示值的±0.5%以内 |
10 | 位移分辨率 | 0.04um |
11 | 力控速率调节范围 | 0.005～5%FS/s |
12 | 力控速率控制精度 | 速率＜0.05%FS/s时，为设定值的±1%以内 速率≥0.05%FS/s时，为设定值的±0.5%以内 |
13 | 变形速率调节范围 | 0.005～5%FS/s |
14 | 变形速率控制精度 | 速率＜0.05%FS/s时，为设定值的±1%以内 速率≥0.05%FS/s时，为设定值的±0.5%以内 |
15 | 位移速率调节范围 | 0.001～500mm/min |
16 | 位移速率控制精度 | 为设定值的±0.5%以内 |
17 | 有效拉伸行程 | 650mm-850mm（可根据用户需求定做） |
18 | 有效压缩行程 | 650mm-850mm |
19 | 主机外形尺寸（长×宽×高） | （450×370×1360）mm (450×370×1460)mm |
20 | 主机重量 | 约100Kg |
21 | 电源 | 220V，50Hz，0.5kW |
微机控制电子单柱万能试验机满足的标准：
l 试验机制造标准：GB/T 16491-2008电⼦万能试验机；
l 要求的试验方法标准： GB/T 228-2010《金属材料室温拉伸试验方法》、
GB/T 232-2010《金属材料弯曲试验方法》、
GB/T 7314-2007《金属材料 室温压缩试验方法》。
GB/T2611-2007《试验机 通用技术要求》
GB/T1040-2006《塑料 拉伸性能的测定》
GB/T1041-2008《塑料 压缩性能的测定》
GB/T9341-2008《塑料 弯曲性能的测定》
GB/T8804-2003《热塑性塑料管材 拉伸性能的测定》
GB/T13022-1991《塑料 薄膜拉伸性能试验方法》
GB/T4850-2002《压敏胶粘带低速解卷强度测定》
GB/T2790-1995《胶粘剂180度剥离强度试验方法》
GB/T2791-1995《胶粘剂T剥离强度试验方法》
GB8808-1988《软质复合塑料材料剥离试验方法》
GB2792-2014《压敏胶粘带180剥离强度试验方法》
ASTM D3330/D3330M-2004(2010)《压敏带剥离附着力试验方法》
GB7753-1987《压敏胶粘带拉伸性能试验方法》
QB/T2358-1998《塑料薄膜包装袋热合强度试验方法》
YY-T0148-2006《医用胶带》
YBB-00102003《剥离强度测定法》
微机控制电子单柱万能试验机设备配置
序号 | 设备配置名称 | 数量/单位 |
1 | 主机5000N单臂结构 | 一台 |
2 | 机架XBD系列机架及传动部分 | 一套 |
3 | 滚珠丝杠：高精密、无间隙 | 一根 |
4 | 伺服电机和伺服调速系统 | 一套 |
5 | 控制及测量系统 | 一套 |
6 | 同步齿形带 | 一套 |
7 | 美国科尔品牌负荷力传感器5000N | 一只 |
8 | 全数字多闭环控制器 |
一套 |
8.1 | 负荷测量系统 | |
8.2 | 位移测量系统 | |
8.3 | 变形测量系统 | |
9 | 中文版本试验软件 | 一套 |
10 | 全智能手控盒 | 一个 |
11 | 商用电脑 | 一台 |
12 | HP品牌A4彩色喷墨打印机 | 一台 |
