清洁度自动萃取机HKSK767集成高压喷淋、冲洗、灌流清洗为一体，广泛适用于各类汽车零部件表面清洁度的检测时颗粒萃取制样。例如：发动机缸体、缸盖、齿轮、曲轴、连杆、凸轮轴、气门、活塞、摇臂、变速器轴销、油泵、水泵、涡轮增压器、油管油路等零部件及总成清洁度检测。
清洁度自动萃取机HKSK767设备功能特点
采用双工位清洗结构，可集成压力喷射清洗、灌流清洗、超声波清洗及清洗剂在线过滤制膜、循环精滤回收于一体，实现零件清洗与颗粒污染物过滤回收同步进行，可及时将零件表面的颗粒污染物收集到滤膜表面，清洗零件结束后即可得到滤膜样本，减少颗粒污染物在清洗剂中滞留时间；颠覆传统手工人力清洗检测的方式，规范了清洁度检测控制流程，提升检测效率。
使设备工作状态实时显示，清洗压力、流量可调，配合不同的清洗喷嘴，可快速方便的清洗零件内腔通道、盲孔、及整体表面的，广泛应用于各种汽车零部件清洁度检测。满足ISO16232-2007，VDA19，GB/T3821-2005等国际及国内标准，满足大众、通用、福特等各大汽车厂清洁度检测标准。

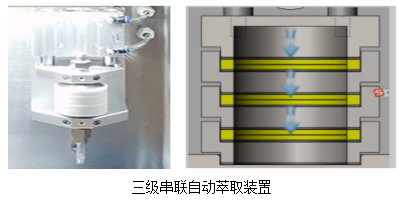

清洗零件后的清洗剂通过在线过滤器，可实现同步自动清洗过滤制样，及时将清洗液中零件表面颗粒污染物收集到检测滤膜表面。设备标配一键式三级颗粒过滤收集装置，可同时根据需要选择放置三级不同孔径滤膜，以便于根据颗粒大小范围分级收集颗粒，使其颗粒更均匀的分布在各滤膜上，更精准的进行颗粒度图像分析，方便大小颗粒的尺寸测量、不同等级颗粒数的统计分析工作；

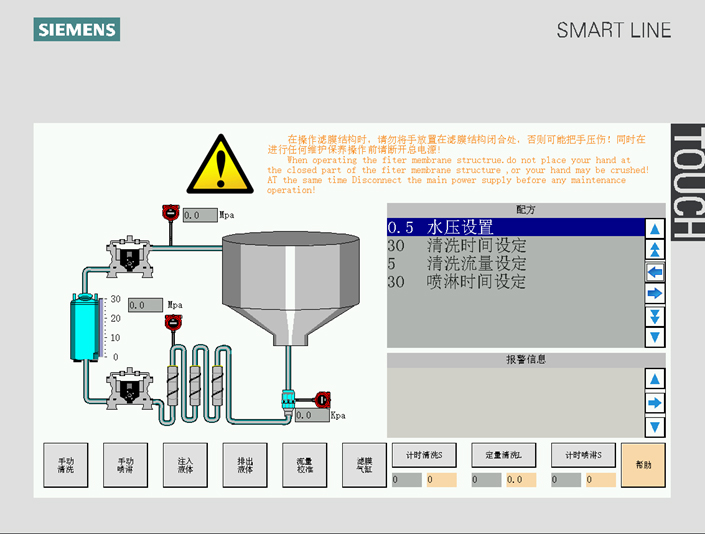

清洁度自动萃取机HKSK767软件操作功能界面
清洁度自动萃取机HKSK767技术参数：
清洗萃取机主要参数及配置 | |
压力清洗室尺寸(mm) | 700*600*700 |
灌流清洗室尺寸(mm) | 700*600*700 |
超声波清洗槽（选配） | 700*600*300 |
储液罐容量(L) | 50 |
整机尺寸(mm) | 1150*900*2150 |
全彩触摸屏 | 德国SIEMENS十寸超大全彩触摸屏 |
三级循环过滤 | 1.0um,0.45um,0.2um三级串联循环过滤 |
三级滤膜 | 一键式自动装夹，规格Ø47mm、Ø50mm,根据客户自定 |
自动升降门 | 一键式自动匀速升降 |
特制高清洗泵 | 采用特制高压泵 |
清洗室材质 | 8K镜面304不锈钢 |
可编程控制器 | 德国SIEMENS数字式可编程控制器 |
全不锈钢清洗水枪 | 全不锈钢定制，八头各型喷嘴 |
清洗收集管路 | 管路采用食品级内外抛光SUS304一次成型管 |
主要功能 | |
内壁自动清洗 | 自动喷淋内壁自动清洗 |
工件定时清洗模式 | 可任意设定清洗时间 |
高压清洗流量范围 | 流量：0-8 L/min可任意设定，误差率≤5 % |
灌流清洗流量范围 | 灌流清洗流量范围：0-20L/min可调 |
手动清洗模式 | 手动清洗与自动清洗随意切换 |
喷枪压力设置 | 喷枪压力0-0.8Mpa 可任意设定冲洗压力 |
液位实时显示 | 液位在显示屏上实时显示 |
清洗室照明 | IP6级防水LED照明灯 |
流量校准 | 可设权限进行流量校准 |
自动滤膜架 | 一键式开启与关闭，高度自动化 |
注液/排液 | 自动程控，触屏控制 |
管道自清洗 | 可程序控制，自动清洗排液 |
通用参数 | |
执行标准 | ISO16232/VDA19/ISO18413等标准 |
系统空白值 | 满足ISO16232-3标准，自洁度≤0.3mg/10um |
时间设置范围 | 0-9999 S |
可保存清洗程序 | 可保存0-999组清洗程序 |
适用清洗剂 | AP760，D60闪点≧62℃的溶剂 |
清洗液过滤精度 | 0.2um |
适用检测滤膜 | Ø47mm(选配三级串联滤膜制样) |
空气过滤器过滤精度 | 满足ISO14644-123 Class 5标准，达到0.3 μm. |
工作气压 | >0.4Mpa |
过滤滤膜夹工装 | 可同时放三种不同孔径的滤膜，实现三层串联滤膜制样 |
真抽滤系统 | 真空抽吸压力：-（0-0.1）Mpa可设定 |
电源 | 220V/50HZ |
