一键式快速测量仪DX-100

2023-03-22 877

一键式快速测量仪DX-100

可一键测量手机中框、手机玻璃、轴承、密封垫、断路器、齿轮、磁性材料、机械、电子、模具、注塑、精密冲压件、接插件、连接器、印刷电路板等一键完成所有尺寸测量,一秒内即可完成测量,无需等待!

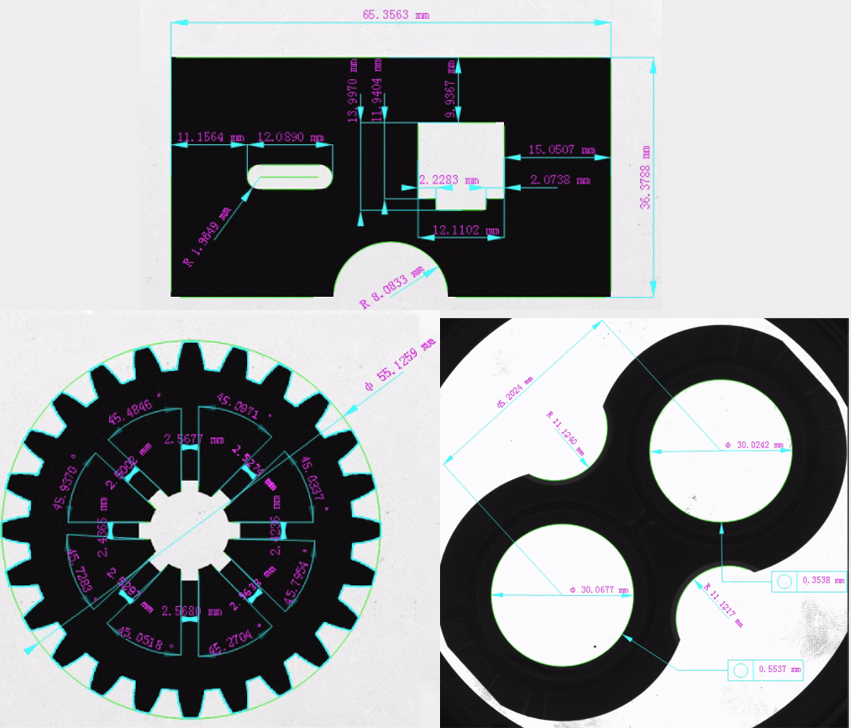

一键式快速测量仪DX-100测量零件外型尺寸无需定位工件,无需夹具,产品随便摆放,实现自动识别测量;可同时识别多个/批量工件进行外径尺寸测量,输出结果;




基本测量功能

点、线、圆、多点线、多点圆、自动圆、样条曲线、弧、多段圆、自动R角、轮廓扫描

标注功能

对齐标注、垂直标注、角度标注、半径/直径标注、面积标注、螺纹中径

形位公差

直线度、真圆度、对称度、轮廓度等

虚拟构造

中心线、平分线、切点、圆线切点、圆圆中心、线线中心、最高点、最低点

参数设置

字体、颜色、识别模式、公差大小、操作权限

报表功能

SPC分析报告(CPK,CA,PPK,CP,PP值,制程能力分析,X管制图,R管制图)

软件定制

CAD导入轮廓曲线分析,自动化管理链接,APP管理应用

检测数量

999个数据/秒

模板数量

不限

驱动模式

可程控电机


一键式快速测量仪DX-100主要特征:

1)  自动图像配准功能,无需定位工件,无需夹具,产品随便摆放,实现自动识别测量;可同时识别多个测量工件并进行测量,输出结果;

2)图像传感器采用进口高清2000万像素CCD,与之搭配的Gige千兆以太网卡(传输率:1G/S)使得成像清晰、画质细腻;

3)采用进口双侧远心镜头,搭配平行远心透射光(透射系统)、可程控四分区环形无影落射灯(落射系统)、同轴落射光及低角度无影落射光(选配光源),保证所需测量之产品成像的真实性,稳定性及观察性,使得测量数据非常接近真实值,且重复测量数据也非常平稳,让操作者不会因为数据差异较大而对测量之结果产生怀疑。

4)采用新技术生产的仪器控制器(分为内置和外置两款),可直接与新智能软件搭配,从而使得仪器灯光控制、工作台移动控制及相机曝光控制等变得非常简单,操作得心应手。

5)整机内部骨架及工作台采用航空铝型材,保证仪器的稳定性;外罩采用ABS吸塑胶壳,天然无毒,整洁美观。

6)采用choxion专业级一键式测量软件,功能齐全,操作直观,加上国内软件工程师的测试及调整,使得软件操作更加人性化;且我们承诺,可根据客户提出之测量要求,进行相应软件修改。


一键式快速测量仪DX-100软件系统

1.choxion一键式测量软件

2.软件通过面补偿校证,测量标准件重复精度可达0.001mm。

3.重复测量产品精度可保证<0.003mm。

4.软件基本设置(如校证数据,摄像机参数设置,光源设置及比例尺参数)都保存在config文件中。5.直接调用便可使用,不需客户进行前期繁琐设置。

6.编程简单,类似于二次元手动测量的操作模式,完成编程以后,直接注册保存为产品名称,路径可根据客户意向保存,调用程序的时候,点击编程名称,图片区会显示相应程序产品的照片,方便客户识别是否是所需调用的程序,另外增加了“查找”功能,在查找区域输入程序名字,软件会根据输入的文字逐渐找到相应程序;且保存好的程序不会因为软件或电脑变更而无法使用,当更换电脑或重装软件以后,将之前的编程打开便可使用,不需做任何设置。

7.软件测量功能,除基本的画线、画,距离、角度、半径直径测量外,还增加求最高点、求交点、轮廓扫描,电子卡尺、面积、轮廓度、最长距、最短距、中心距等的功能。

8.增加了同一个产品不同面域分别编程功能,同一个产品编好程序以后,在它的子目录下可以另外保存如:正上、左侧、右侧等六个面域名称,调用一个程序即可测量同一个产品的不同面域,甚至可以在仪器工作台上将同款产品摆放成不同面域,然后直接调用子目录下面域程序,软件便可进行相应测量。

9.编程修改简单,如果之前编好的程序有问题或者产品有设变,可以将程序调出来,点击“编辑”功能键,进行程序修改,改好以后点击“保存”即可。

10.报表功能,可以设置产品公差,自动判断合格与不合格;可以进行CPK分析;可以将设置好的常用表格保存在“公共报表”里,用的时候直接调出;可以将客户自己做好的EXCEL母表导入到报表里,直接将测量数据输出到指定单元格并在报表里得出分析。报表保存格式为:PDF、DOC、XLS、TXT等。

11.多种照明光源可选择,使可测产品范围更广泛:除了标配的100*100平板光(目前市面上一键式常用透射光照明)外,底灯可选配平行远芯光源;上灯除标配360无死角LED无影灯外,还可选配同轴光和低角度光,全方位解决各种产品测量时所需照明光线。
