在这里，我们使用了激光轴对准工具，并添加了D22旋转激光器，该激光器可以扫描底座，以测量X和Y坐标下的平面度。在我们向您展示结果之前，让我们先向您展示我们计划如何进行测量。尽管底座看起来是两个长导轨，但电机仅位于位于电机安装垫下方的垫片组上。

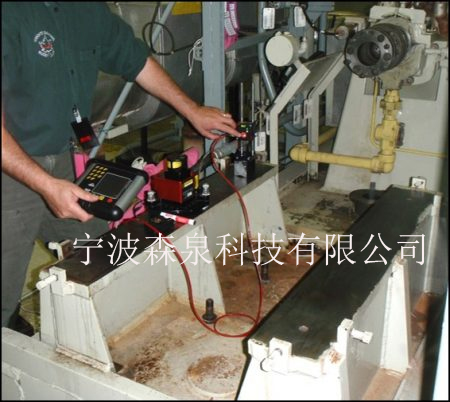

(使用简易激光对准测量系统进行底座平面度测量)

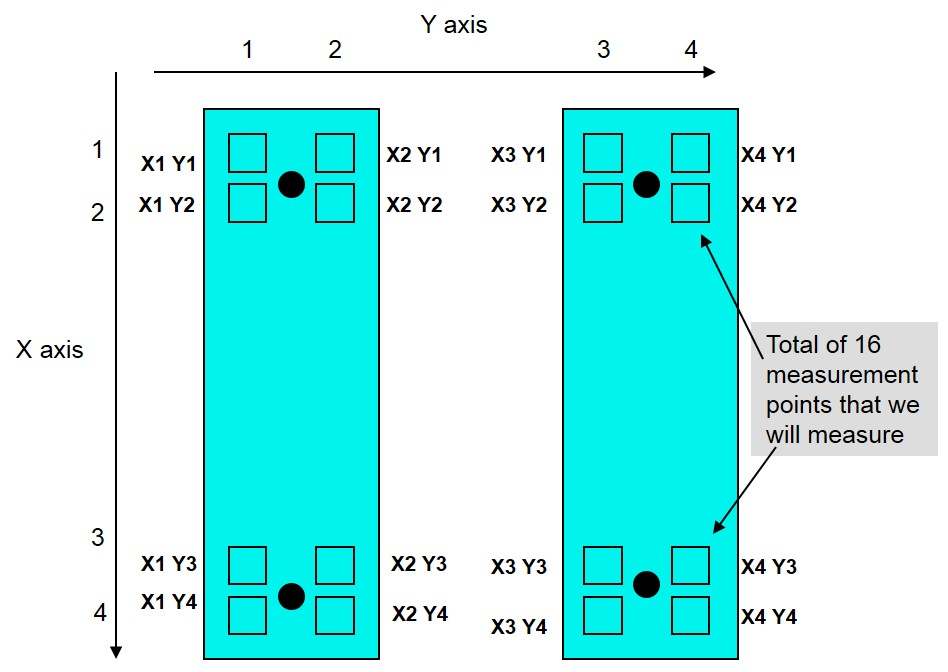

这意味着我们只需要在每个螺栓孔周围进行测量。如果我们在每个螺栓孔的每个角落进行测量，我们将有大约5“x 5”平方米的面积。因此，首先我们设置一个网格。
(在四个脚部位置的每个角落进行测量)
测量完成后，信息被传输到EASY-LINK软件程序，并生成3D折线图。

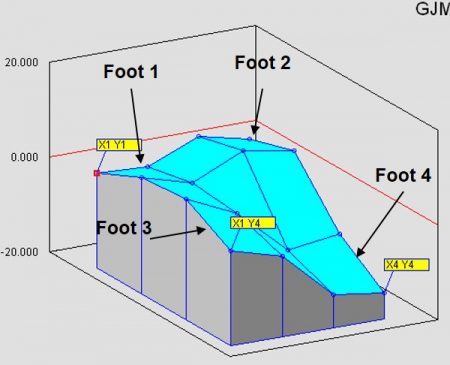

这是软件用来向您显示测量结果的图形视图的3D图形。中心是彩色的，但你仍然可以看到两边的两条栏杆，这表明2号英尺高，4号英尺低。

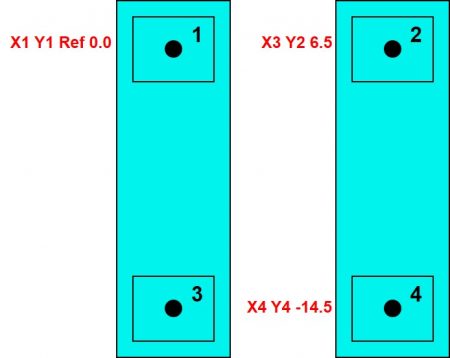

这是你得到的完整报告，我已经给脚编号了。我还用红色突出显示了参考点以及所进行的最高和最低测量。
如果您参与电机的振动分析，并且您看到转子条频率、2倍线路频率（正好120HZ）等的高读数，您可能需要考虑电机外壳处于应变状态。如果你再看一下底座的照片，你会发现这是一个制作精良的底座，在制造后被机加工成平面，但我猜它并没有消除应力，而且随着时间的推移，它已经扭曲了。

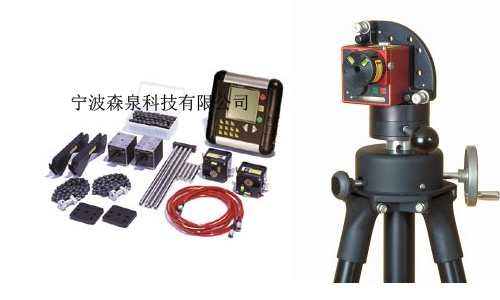

使用D525系统和D22旋转激光器测量该底座的平面度。

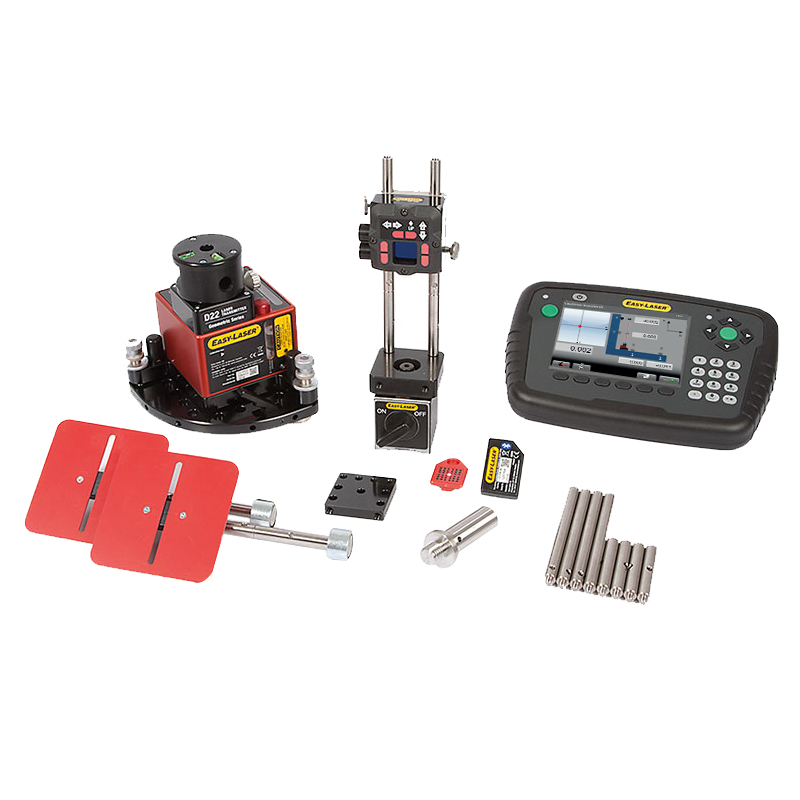

这种系统的更新版本将是E920几何系统。
