多孔同心度应用案例

循环水泵同心度不符合要求，会导致水泵振动、抖动，产生噪声，水泵效率下降，轴承温升加剧、叶轮环口与泵壳口环磨损，水泵提前损坏。

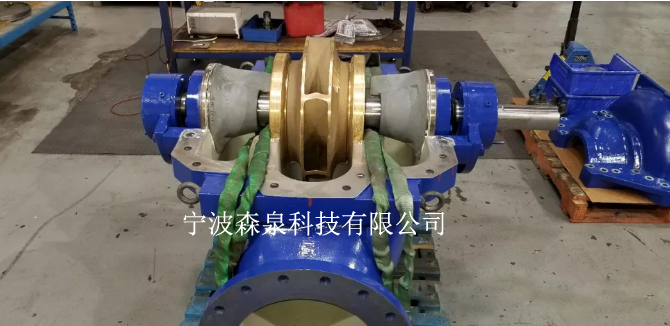

近期我们一个客户要做水泵对中，将要做一次孔同心度测量。客户在安装了全新的水泵后，通过轴旋转能听到些许研磨的声音。经过进一步的检查可以看到轴承外壳有损坏，要么运输过程中有碰撞时。当打开水泵的盖子时，我们可以看到轴和中心安装的叶轮。在叶轮的每一侧都有磨损出现。在外面有两个密封孔，在箱子外面，客户的轴承里也是孔，这些钻孔中心需要成为一条直线。可以使用钢丝线做心轴这种旧的传统方法.但是这种方法既困难又要花费很长时间。

用激光测量系统做孔同心度测量使用激光测量系统大大减少了做孔同心度测量的时间。更重要是他大大提高了精度。现在的可以自动生成孔同心度测量的报告，这对于完成工作并记录起到至关重要的作用。

参考点在我们开始之前让我们回顾一下参考点的意义。我们的目标是让每个孔的中心点是在同一条线上的。为什么？因为这将是相同的线转动轴的中心线。所以，我们测量平直度需要两个参考点。

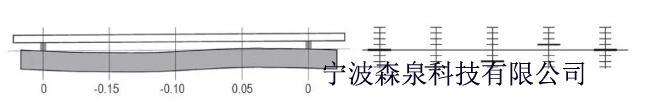

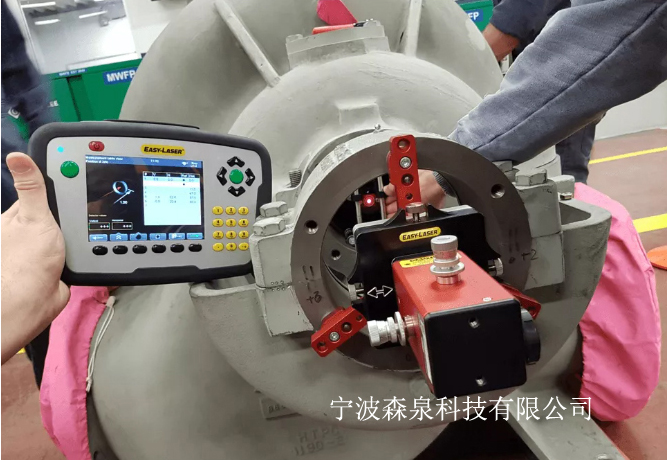

安装激光对中系统在客户的水泵上安装上我们的激光测量系统。

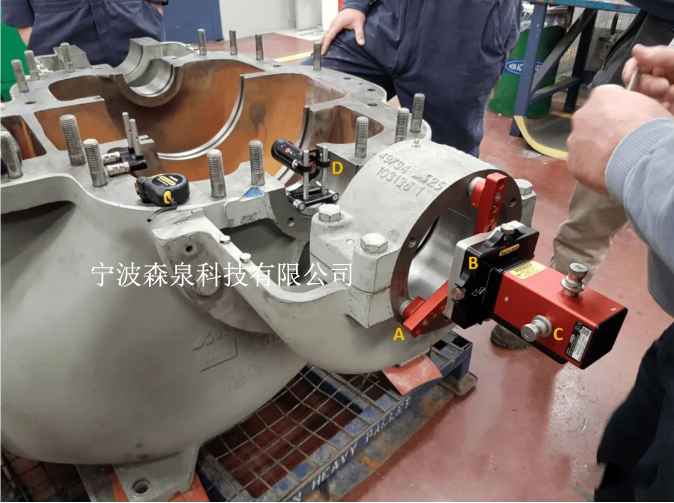

A ．三个强磁安装腿可调节以适应不同大小的孔

B ．激光束调整器

C ．调整激光束角的水平和垂直

D ．探测器与磁性支架现在盖上水泵部分，

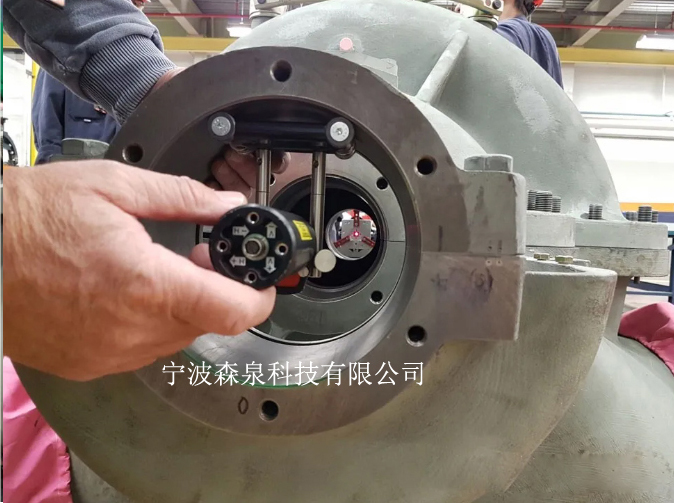

我们可以调整探测器的中心。我们通过滑动棒上的探测器上／下。然后我们调整激光束到达探测器的中心。这是确保激光探测器在最远的点。

探测器是安装在一个专门的支架。它有四个磁尺，以便它可以使用内置的电子绕着孔倾斜计精确定位。

接下来，我们置探测器接近梁和调整光束探测器的中心目标使用中心偏移量调整。然后我们探放点并整光以实现角度。要以电子方式执行此操作，

我们只需按下按钮零，当检测器关闭时，当检测器处于远位置时，当检测器处于零时，将激光束调节为零。现在我们准备测量！这个孔同心度测量是使用填料盒作为参考点。这些孔是泵壳的一部分，不能调整。我们将使用这些点采集的值取轴承值。

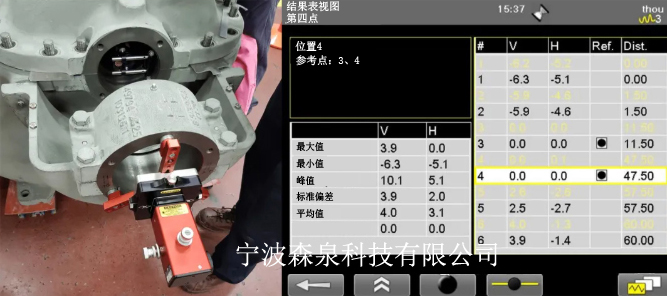

我们打算总共采集6个测点，2个测点在每个轴承箱，为什么我们采取2个轴承测点，我们可以看到有任何的角度位移。其余2个测量位置一每个主轴承，我们计划使用作为一个参考点。

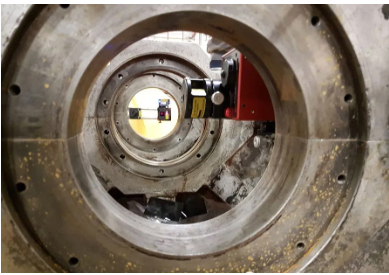

我们旋转孔内的探测器，测量在3、6和9点钟位置。旋转探测器给我们的中心孔。对于旧的测量方法来说，这是激光测量系统的一个优势。主轴承孔的直径是7英寸的孔的直径是5英寸。不同的孔大小不同。我们要做的是首先测量大口径然后逐渐测量内径小的

通过我们激光测量系统反馈出结果，并根据结果调整具体数值，使孔处在同一直线度上。通过激光测量系统，使泵体的孔同心度处在同一水平线上。激光测量系统使用旋转，测量通过两个参考点完成孔同心度测量。好处是我们可以节约我们的时间，大大减少工作的复杂性，提供精度，可以通过简单的数字来完成校准工作。
