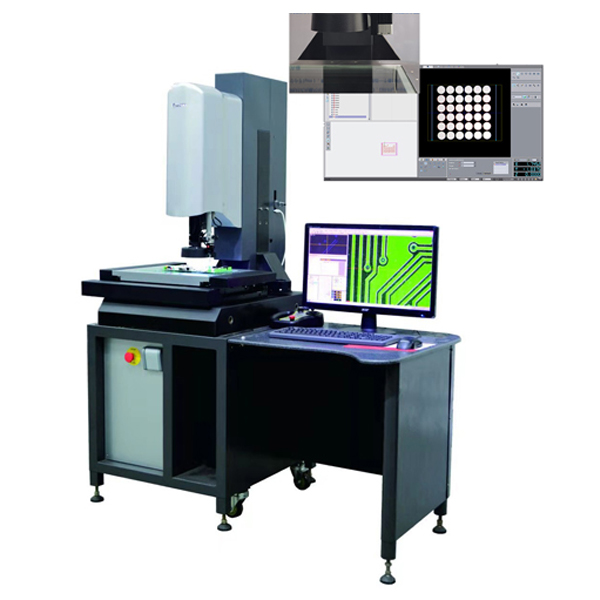

全自动影像测量仪
2021-11-17 1598
全自动影像测量仪软件特点
RationalVue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了CAD无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。
一套美国RationalVue = 二维检测比对软件 + CAD逆向软件 + Form分析软件 + 轮廓扫描软件 + SPC统计分析软件 + 形位公差评价， 美国RationalVue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” + “鼠标拖拽” = 功能的实现
全自动影像测量仪功能：
1．可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。
2．大半径小圆弧的精准测量
3．快速精准的影像对焦功能
4．自动巡边测量功能
5．批量设置元素的公差带及名义值
6．可建立多重工件座标系。并可以建立多重Z轴座标系。
7．修改编辑及查看寻边状况
8．可以修改元素名称及尺寸名称，以与客户图纸一致。
9．功能强大的自定义报表功能
10．符合国家标准的形位公差计算能力
11．基于CAD，快速比对，可导入DXF格式的CAD文件CAD直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等ISO形位公差的测量。
12．最完整的几何测量功能

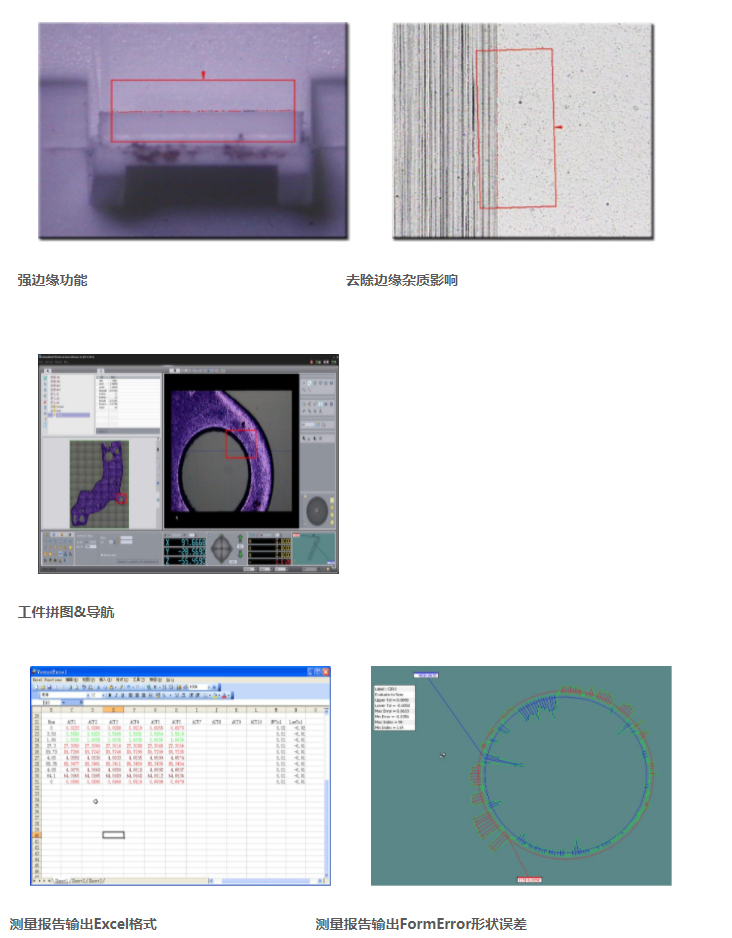

13．工件拼图&导航功能
14．特殊边缘测量功能
15．毛刺过滤功能
16．强边缘功能功能
17．对焦测量高度、平面度功能
18．强大的弱边测量&曲线轮廓扫描功能
19．美国RtionalVue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。
20．最完整的形位公差计算（包括：二维和三维、形状公差、位置公差、形位公差）。
21．完整的图形构造功能
22．SPC统计功能
23．逆向工程功能
24．特殊边缘处理颜色过滤、灰度过滤功能
25．修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的
规格型号: ATM-3020VL |
测量范围(mm) | 外形尺寸(mm) | 主机重量(Kg) | 最大承受重量(Kg) |
X | Y | Z | L | W | H |
300 | 200 | 200 | 1350 | 800 | 1700 | 280 | 30 |
最大空间运动速度 | 最大空间运动加速度 |
465mm/s | 870mm/s |
测量精度 |
光学一维长度测量误差：EU X/Y(1D)(μm) | 1.8+L/200 MPE符合JJF 1318-2011 |
光学二维长度测量误差：EU XY(2D)(μm) | 2.0+L/200 MPE符合JJF 1318-2011 |
光学Z轴长度测量误差：EU Z (μm) | 5.0+L/200 MPE符合JJF 1318-2011 |
二维探测误差：PF2D(μm) | 2.0 MPE符合JJF 1318-2011 |
影像测头探测误差：PFV2D(μm) | 2.0 MPE符合JJF 1318-2011 |
规格型号: ATM-4030 |
测量范围(mm) | 外形尺寸(mm) | 主机重量(Kg) | 最大承受重量(Kg) |
X | Y | Z | L | W | H |
400 | 300 | 250 | 1600 | 950 | 1900 | 410 | 30 |
最大空间运动速度 | 最大空间运动加速度 |
465mm/s | 870mm/s |
规格及说明 |
|
|
1 | 主机及机台 | 机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力 |
2 | 控制系统 | AR3网络板，网络接口主板及伺服电机以及驱动做了全方面升级，Z轴带刹车系统，保证机器的平稳安全，定位更准 |
3 | 美国 RationalVue 测量软件系统 | 自动版光学视觉量测软件 |
4 | 相机 | 130万数字高清网络相机 |
5 | 光栅尺 | 0.01μm绝对光栅 |
6 | 导轨 | 三个轴采用精密级滚珠丝杆导轨，速度有大提升，而且运作平稳 |
7 | 电机 | 直流伺服电机 |
8 | 镜头 | 怡信Easson自主设计TC精密多段定倍自动变倍自动变焦远心镜头（标配同轴光）实际倍率：30-145× |
9 | 照明系统 | 5环8区LED冷光源各段独立操控，256级亮度可调 |
10 | 品牌电脑 | WIN7/WIN10 |
23.8高清 |
11 | 操作方式 | 摇控手柄、鼠标拖运、程序检测 |
12 | 激光 | 基恩士LK-G激光 |
环境条件及要求
影像仪室温度要求： |
房间温度 (温控间) | 18～22°C |
温度梯度(时间) | 1°C /h |
温度梯度(时间) | 2°C /24h |
温度梯度(空间) | 1°C /m |
影像仪室湿度要求： |
空气相对湿度 | 40-70％ |
电源要求： |
电压 | 220V ± 10% |
频率 | 50/60 Hz |
震动 | 15Hz以下＜0.001g |
耗电量 | 1000VA |
用电设备要求接地可靠：接地电阻小于4欧姆 |
