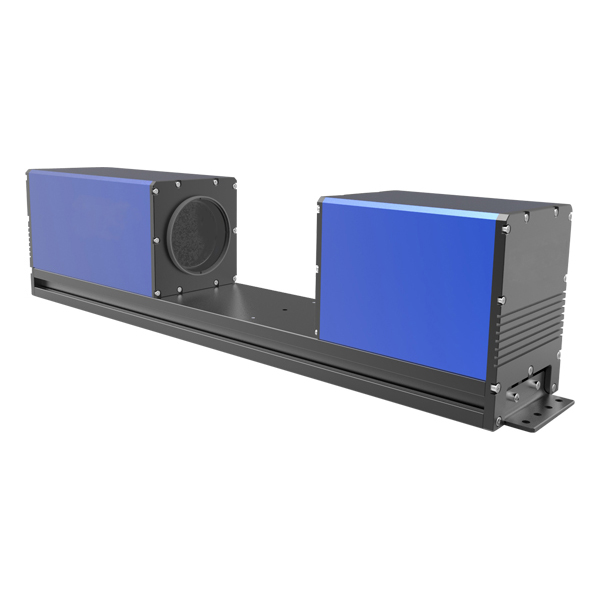

卧式一键图像尺寸测量仪适用平面及回转体工件，产品量程覆盖20-200mm，满足不同规格类型产品测量；智能识别被测产品并自动调用检测档案，无需人工搜索选择，快速切换产品；测量数据可实时SPC统计分析，并以Excel、PDF 、Word、图片等格式保存；
卧式一键图像尺寸测量仪技术参数：
型号：EHG-100
测量范围(mm)：100×80
测量精度（μm）：±4
重复精度（μm）：±2
景深（mm）：10-15
光学系统：1000万像素CCD；双远心工业镜头； 远心平行背光源、LED环形正面光源
软件：专机快速闪测Easson软件
接口：GigE ×1（双视野型号×2），RS 232 ×1，及其他可扩展接口
电源：AC 220V，50Hz
工作环境：温度15-25℃；湿度30%-80%；振动<0.002g, 15Hz
简便高效：大视野高景深成像，无需定位工件及夹具，单次测量周期为1-2s，效率是传统设备的数十倍；只需设置匹配特征、规划测量项目两个准备步骤，即可实现多产品、多尺寸批量测量；避免了传统影像测量仪繁杂的操作流程，生手经短时间培训即可熟练操作。
自主产权：本产品具自主知识产权，成像组件均采用高性能进口产品，图像处理算法技术完全自主开发，为用户提供更好的性价比选择、更快速及时的技术服务，且避免了盗版等法律风险。
适用性广：固定视野型具有立式、卧式两大系列，适用平面及回转体工件，产品量程覆盖20-200mm，满足不同规格类型产品测量；同时具备运动平台式型号，结合光栅示数的运动平台进一步扩充测量范围；软硬件接口丰富，可集成各类测量传感器、自动化机构及数字化管理软件，组成自动化智能化系统。
柔性智能：点、线、圆等测量元素的智能组合，可灵活调用修改，减少规划工作量；测量数据可实时SPC统计分析，并以Excel、PDF 、Word、图片等格式保存；可智能识别被测产品并自动调用检测档案，无需人工搜索选择，快速切换产品；特定要素测量工具可定制，CAD交互、轮廓比对等功能可定制。
图像加速处理：由于一键式图像尺寸测量仪测量精度高、速度快，所用的各种算法时间复杂度高，数据量大，算法中存在大量的细粒度计算，对系统处理速度要求极高，常规的单核处理方式显然无法满足其应用需求。因此，我们的技术团队开发了基于多核、多CPU、GPU（Graphics Processing Unit，图形处理器）加速等方式的图像加速处理算法，利用并行式处理，结合GPU的通用计算来加速图像处理计算中的轮廓匹配、亚像素精度几何测量算法等，在保证测量精度的前提下，提高系统运算速度。
精准稳定快速：双远心光路结合图像畸变校正、亚像素数值处理算法，实现高精度、高稳定性尺寸测量；精密电动平台配合可快速更换及实时调节的正面照明系统，满足用户对复杂表面尺寸的准确测量。
