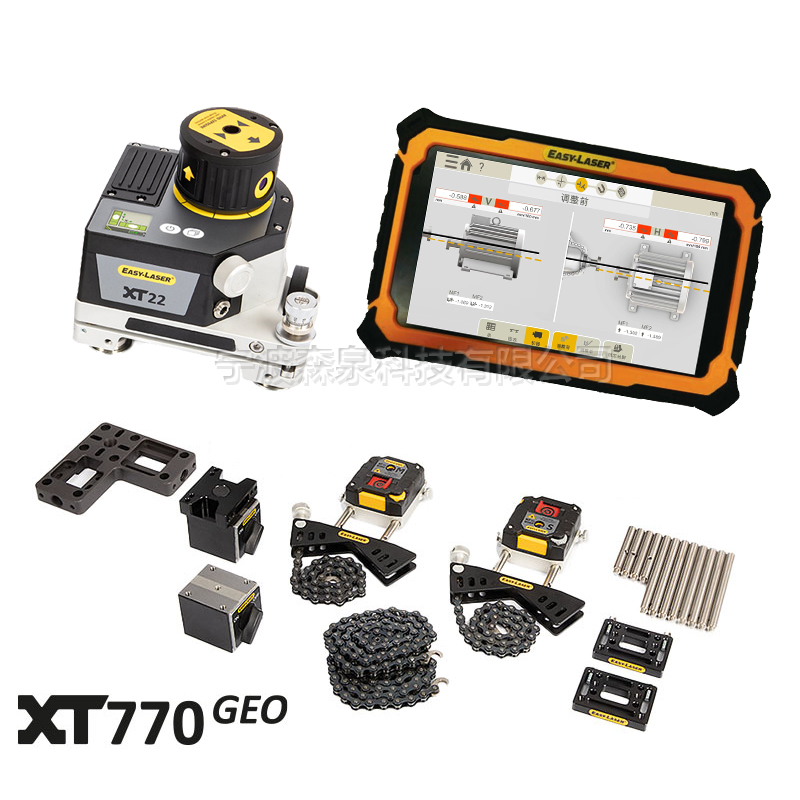

激光对中仪EASY-LASER XT770EGO

2024-07-02 180

激光对中仪EASY-LASER XT770EGO

对水平和垂直/法兰安装的机器进行轴对中,还可以对多组机器进行机组对中。测量直线度、平面度和地基扭曲度、软脚、轴承间隙等。

可选五种对中方法:

1、时钟法对中(在水平和垂直位置采集数据,计算对中结果)
2、三点法对中(从任意点开始,按照机器正常转动方向旋转,并可于任意点结束测量)
3、连续扫描法对中(在一定角度范围内,连续扫描并采集大量数据点,构建最优对中椭圆,提高测量的重复性和准确度,通过仪器内置的计算方法,得出对中数据)
4、经过测量法对中(在无法将原动机与被驱动机进行连接,同步盘车作业的情况下,仪器可以自动记录非同步盘车时,两个传感器在相同角度时的坐标值)
5、任意位置调整:传感器处于360°的任意位置时,无需转动机器便可同时观察水平和垂直测量结果
6、实时监测功能:仪器可以实时监测运转机器的垂直和水平方向的位移变化趋势
7、尺寸修改:测量过程中可随时更改机器尺寸值,以得到不同的测量结果
8、热膨胀补偿:对有热膨胀的设备,要求仪器可以进行对中热膨胀补偿
9、万向轴对中:针对万向轴联接的设备,仪器也可以进行对中计算
10、百分表测量模式:仪器可以将对中结果以百分表的形式显示出来
11、软脚测试、诊断和调整
12、固定地脚:在激光对中仪内任意指定某几个地脚为固定地脚后,操作者能自动得到其它地脚的调整量
13、机组对中:可实现至少3台机器的机组对中。通过对机组对中情况的一览,使操作者可得知机组全局对中状况,配合使用固定地脚功能和在线跟踪调整功能,可以优化机器地脚的调整量,从而得到合理的调整值。
14、对中测量结果以图形化的方式显示,使测量者对机器状态一目了然
15、可扩展性:仪器在未来可以通过内部固件的升级和配合其他特殊支架,能完成诸如孔系对中、平面度测量、直线度测量等功能,完全涵盖激光对中的所有应用场合。
16、数据恢复功能:仪器可在测量过程中发生意外的情况下将结果自动保存,避免数据丢失。


用于几何测量的激光发射器

该系统包括激光发射器 XT20 或 XT22,可让您以最高的可靠性和精度进行平整度和直线度测量。

  • XT20非常适合检查机器安装期间的平整度和直线度或加工零件的表面平整度。

  • XT22 还允许您将激光束垂直指向激光平面。它为几何测量提供了更多选项,甚至更高的准确度和精度。

360° 旋转的激光头。数字式精确水平仪确保了精确度,不会受到用户个人解读或可能的环境照明 恶劣条件的影响。连接到XT对中应用后,您可以参 照屏幕上的指导对电子水平仪进行校准。这使得对 平面度测量经验不足的用户也能轻松操作。当然, 您也可以用物体作为参照物进行测量,而不必使用 水平仪。直线度和平面度程序也会指导您,为您进 行复杂的最佳匹配计算。事实上,通过数值程序,您 几乎可以进行任何种类的几何测量

系统XT770+GEOXT770XT660XT550 防爆化工厂XT440XT330
激光技术线线
探测器类型2轴PSD2轴PSD1 轴 PSD1 轴 PSD1 轴 PSD1 轴 PSD
探测器尺寸20×20毫米20×20毫米20×20毫米20×20毫米30毫米20毫米
与单位无线通讯
防爆分类




IP等级(测量单位)66, 6766, 6766, 6766, 6766, 6766, 67
测量范围20米20米20米20米10米5米
S M单元角度和电量显示 有
工作时间、显示单位16小时16小时16小时11小时16小时16小时
运行时间、测量单位24小时24小时24小时20小时24小时24小时
多语言导览软件
自动生成 PDF 报告
带链条V型支架
延长链可选 可选
磁铁底座可选 可选 可选 可选
磁性支架可选 可选 可选 可选 可选 可选
卧式机器
立式/法兰安装机器
万向/偏置安装机器需要万向支架配件套件需要万向支架配件套件需要万向支架配件套件需要万向支架配件套件
机组(不限)
机组(3台)
捻度测量
基本平整度可添加激光发射器 XT20/XT22



直线度可添加激光发射器 XT20/XT22



软脚测量
动态记录/趋势
