日本三丰粗糙度仪SJ210
显示部达到IP53防护标准，防渗水、防尘。
内置电池，完全充电后，可以在不能使用主电源的情况下进行大约500次测量操作。
标配中包括一个便携式仪器箱，可在现场使用时保护仪器。
内置存储记忆功能zui多可存放10条测量结果。

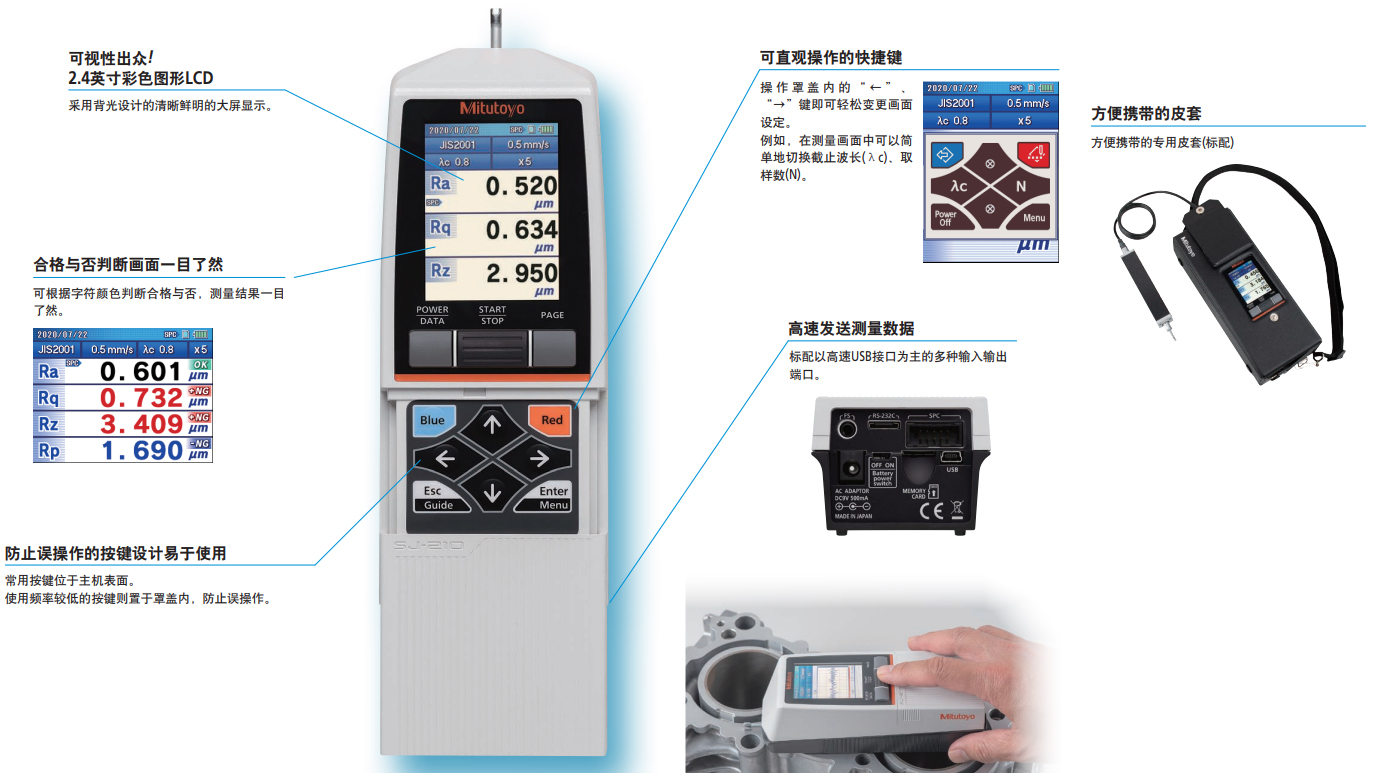

测量结果清晰地显示在宽大的液晶显示屏上。只需看一眼就可确认结果。
轻轻推开上盖，按下相关的按键，便可进行细节设置，例如更改标准以及截止波长等。
显示部后方的面板上有连接Digimatic输出的SPC端口以及RS-232输出端口，连接后可将数据输出到外部设备上。
| 名称 | 粗糙度测量仪 |
| 规格 | SJ-210标准驱动器型 |
| 型号 | 178-560-11DC |
| 适用标准 | JIS'82 /JIS'94 /JIS'01 /ISO'97 /ANSI /VDA |
| 测力/测针尖端形状 | 0.75mN / 2μm 60° |
| X轴测量范围 | 16mm |
| 检出器范围 | 360μm(-200μm~+160μm) |
| 范围/分辨力 | 360μm/0.02μm,100μm/0.006μm,25μm/0.002μm |
| 评价轮廓 | 原始轮廓，粗糙度轮廓，DF轮廓，粗糙度motif轮廓 |
| 评价参数 | Ra,Rc,Rz,Ry,Rt,Rq,Rp,Rmax,Rv,R3z,Rsk,Rku,RPc, Rsm,Rz1max,Rmr,K,PK,VK,A1,A2,Vo,PM,S,HSC, Rppi等，支持用户自定义 |
| 取样长度 | 0.08.0.25，0.8,2.5mm |
| 电源 | 内置电池/AC适配器 |
| 尺寸 | 验算显示部(52.1*65.8*160mm),驱动器(115*23*26mm) |
| 标准附件 | 12BAA303连接电缆，178-601粗糙度标准片，校准台， AC适配器，操作手册说明书，携带皮套，显示器保护膜 |
| 驱动器 | 标准驱动器型 | 退避驱动器型 | 横向驱动器型 | |||
| 型号 | SJ-210 | SJ-210 | SJ-210 | SJ-210 | SJ-210 | SJ-210 |
| (0.75mN 型) | (4mN 型) | (0.75mN 型) | (4mN 型) | (0.75mN 型) | (4mN 型) | |
| 货号 mm | 178-560-11DC | 178-560-12DC | 178-562-11DC | 178-562-12DC | 178-564-11DC | 178-564-12DC |
| 测量范围 X轴 | 16.0mm | 5.6mm | ||||
| 检出器范围 | 360 μm(-200 μm - +160 μm) | |||||
| 检出器范围/分辨率 | 360 μm / 0.02 μm, 100 μm / 0.006 μm, 25 μm / 0.002 μm | |||||
| 测量速度 | 测量: 0.25mm/s, 0.5mm/s, 0.75mm/s 返回: 1mm/s | |||||
| 测力/触针**形状 | 取决于货号: 0.75mN/60º, 2μmR (代码号末尾"-01") | |||||
| 4mN/90º, 5μmR (代码号末尾"-02") | ||||||
| 导头压力 | 400mN 以下 | |||||
| 适用标准 | JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA | |||||
| 评价轮廓 | 原始轮廓, 粗糙度曲线, DF 曲线, 粗糙度 motif 曲线 | |||||
| 评价参数 | Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, | |||||
| Rlr, Rmr, Rmr(c), Rc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, 支持用户定义 | ||||||
| 分析图表 | 支持曲线／振幅分布曲线 | |||||
| 滤波 | 高斯, 2CR75, PC75 | |||||
| 截至波长 | (c)0.08, 0.25, 0.8, 2.5 mm,(s*5)2.5, 8 μm | |||||
| 取样长度 | 0.08, 0.25, 0.8, 2.5 mm | |||||
| 取样数 | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, | ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, | ||||
| 任意长度 (0.3 to16.0mm: 0.01mm 间隔) | 任意长度 (0.3 to 5.6mm: 0.01mm 间隔) | |||||
| LCD | 尺寸规格36.7×48.9 mm | |||||
| 显示语言 | 16国语言 (日语, 英语, 德语, 法语, 意大利语, 西班牙语, 葡萄牙语, 荷兰语, 波兰语, 匈牙利 | |||||
| 语, 瑞典, 捷克语, 繁体中文, 简体中文,韩国, 土耳其) | ||||||
| 计算结果显示 | 垂直显示: 1 段/3段/放大 | |||||
| 水平显示: 1 段/4 段/放大 (水平显示可左右切换) | ||||||
| 打印功能*1 | 测量条件 / 计算结果 / 每个取样长度的计算结果 / 评价曲线 / 负荷曲线 / | |||||
| 振幅分布曲线 / 环境设置项目 | ||||||
| 外部I/O功能 | USB I/F, Digimatic输出, 打印机输出, RS-232C I/F, 脚踏开关 I/F | |||||
| 用户自定义 | 期望获得的参数可以挑选出来，用于计算和显示 | |||||
| GO/NG判读*2 | *大值, 16% 值, 标准偏差 | |||||
| 存储测量条件 | 关闭电源时保存条件 | |||||
| 存储 | 内置存储器 : 测量条件 (10件) | |||||
| 存储卡 (选件): 测量条件 500 件, 测量曲线10000 件, 显示图像文本文件500 件, | ||||||
| (测量条件 / 测量轮廓 / 评价轮廓 / 负荷曲线 / 振幅分布曲线) | ||||||
| 校准 | 输入数值自动校准 / 多次测量 (*大 5 次) 取平均值校准方式 | |||||
| 省电功能 | 自动休眠功能 (可设置在 10-600秒) *3 | |||||
| 电源 | 内置电池 (Ni-MH 可充电电池) / AC 适配器 | |||||
| 充电时间 : 大约 4 小时 (根据环境温度可能有变动) | ||||||
| 电池寿命 : 大约 1000 次测量 (根据使用条件/环境会有微小差异) | ||||||
| 外形尺寸 | 演算显示部52.1×65.8×160 mm (滑动盖关闭, 检出器不安装) | |||||
| 驱动部115×23×26 mm (包含检出器) (W×D×H) | ||||||
| 重量 | 大约500 g (显示部, 驱动部, 标准检出器) | |||||
| 标准附件 | 12BAA303 连接电缆*4 | 12BAA303 连接电缆*4 | ||||
| 178-601 粗糙度标准片 | 178-605 粗糙度标准片 | |||||
| 12BAK699 携带皮套 | 12AAE643 点接触适配器 | |||||
| 12BAK700 校准台 | 12AAE644 V-型适配器 | |||||
| 显示器保护膜 | 12BAK699 携带皮套 | |||||
| AC 适配器, 操作手册 | 12BAK700 校准台 | |||||
| 速查手册, 保证书 | 显示器保护膜, AC适配器, 操作 | |||||
| 手册, 速查手册, 保证书 | ||||||
