德国TS轮廓度仪CV120是对物体的轮廓、二维尺寸、二维位移进行测试与检验的仪器，
通过仪器的触针与被测表面的滑移进行测量的，是接触测量。其主要优点是可以直接测量某些难以测量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状，且测量速度快、结果可靠、操作方便。可实现自动测量。作为精密测量仪器在汽车制造和铁路行业的应用十分广泛。
德国TS轮廓度仪CV120配套合作伙伴 SCHAEFFLER舍弗勒 BOSCH 博世

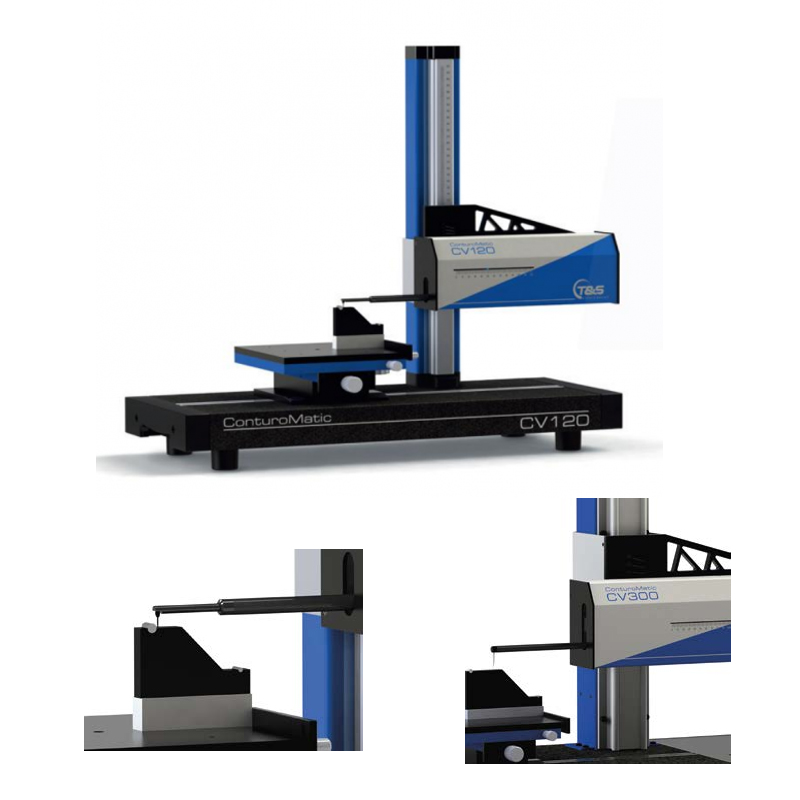

带横向移动单元的轮廓测量系统，机械移动，带T型槽和Y/R平台的花岗岩底座
德国TS轮廓度仪CV120供货范围：
- 带有X轴/Z轴精密自动扫描CV120移动单元
- 外部控制单元
- 电动Z轴移动功能
- 带有T型槽和移动手柄的花岗岩底座
- Win10/64位（可选Win7/64位）电脑，19”TFT平板显示器
- ConturaMatic 软件，附手册
- 标准测量臂 120/33 (25μm陶瓷测针)
- 校准标准和工厂检测报告
- 摇杆，全套线缆
- Y/R 调整平台

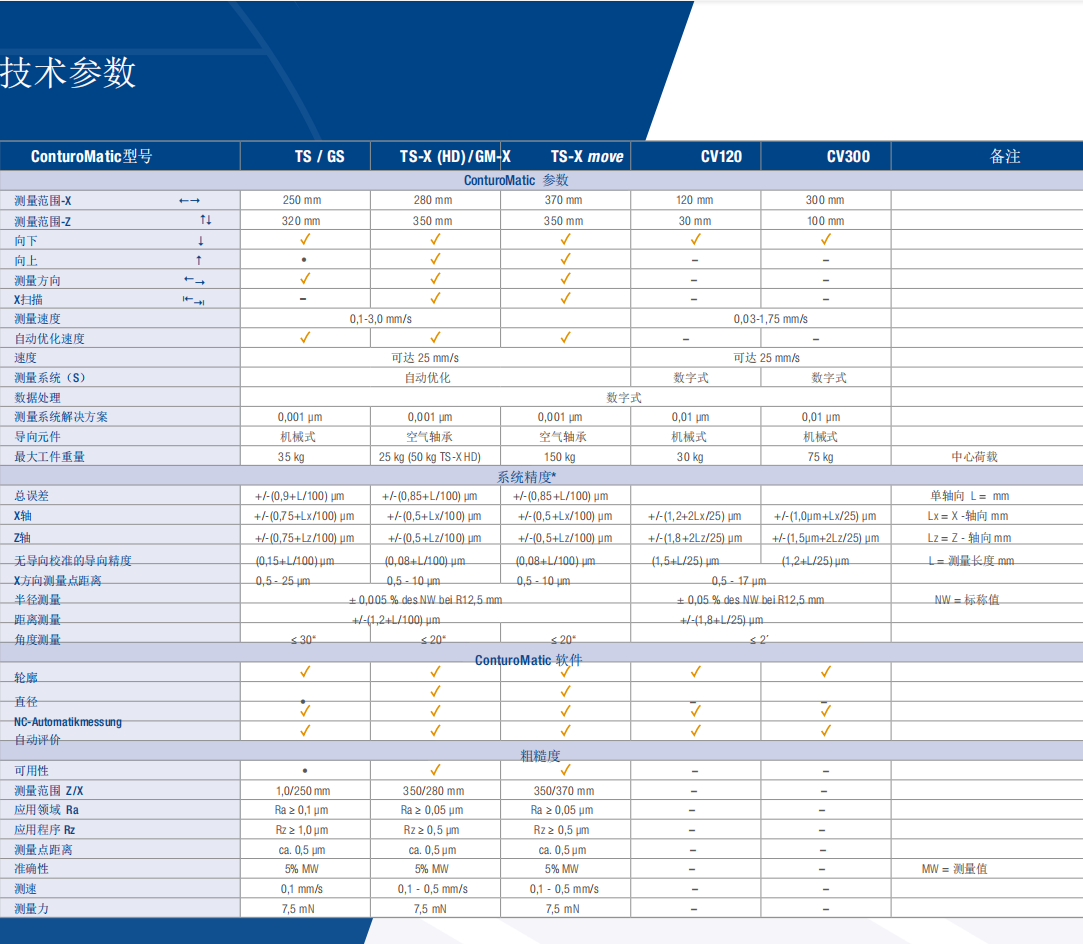

德国TS轮廓度仪CV120技术规格：
X-/Z-轴扫描系统
X-方向测量范围120mm
Z-方向测量范围30mm
测量速度：0.1-1.75mm/s
倾斜范围：+/-15°
测量臂电动跟踪功能
花岗岩底座
外形尺寸：600x250x55mm ，T型槽 8mm
Z-柱参数
滑动定位范围：380mm
Y/R平台规格
外形尺寸：190x190mm
Y-方向调整范围38mm
径向调整范围： +/- 3°
承载重量：30KG
整机重量：50KG
德国TS轮廓度仪CV120测量精度
X-轴测量精度：+/-(1.2µm+2Lx/25)µm* [L=mm]
Z-轴测量精度：+/-(1.8µm+2Lz/25)µm* [L=mm]
