激光对中技术在水电站的应用实录

我们工程师被叫一座水电站进行测量和校准工作。我想分享一下我使用我们的双探测器点激光对准系统的经验。

一家知名的大型建筑公司赢得了一份在水电站项目中建造水位控制闸门的合同。大坝建在水电站的上游。两个闸门的尺寸约为8.5×5 m。每个阀门在关闭位置允许0.2升/分钟的泄漏。这意味着密封非常紧密，铰链需要高精度对齐。

大门打开了。

传统上，建筑公司在这样的工作中一直使用全站仪，用它来确定整个建筑的几何形状。不过，有一个问题；他们无法使用全站仪来校准闸门铰链。我们签约进行定线测量，并为建筑工人提供定线系统培训。

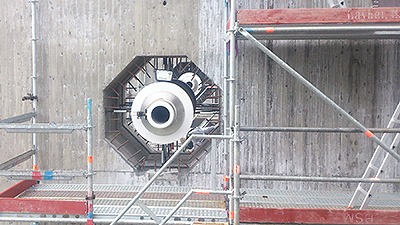

到达后，我们发现两个轴端相互指向。为了实现良好的密封，这两个端部必须高精度对齐，因为密封面在闸门侧面不超过10毫米，在闸门底部不超过20毫米。为了解决这种对齐问题，我们必须将这些轴端的对齐视为非耦合的水平轴对齐。

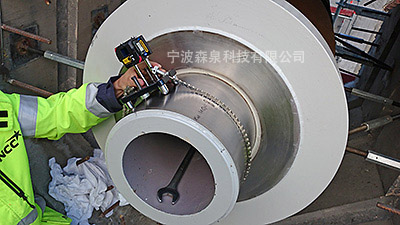

我们从粗略的对齐开始。使用双激光圆锥技术来寻找旋转中心为我们节省了大量时间。

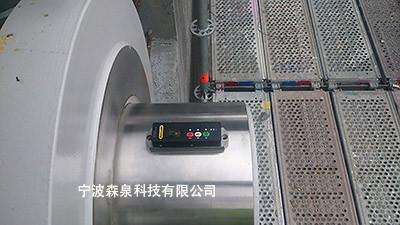

由于轴端不可旋转，因此使用了滑动支架。

为了选择哪个轴端指定为固定轴端，我们使用E290数字精密水准仪检查哪个最接近水准仪。

使用轴对准系统中的测量装置检查轴端与密封面的平行度，并检查六米以上的直线度。

一旦测量和调整了竖井，施工人员就在竖井周围浇筑混凝土，将其锁定到位。在让一切都静置两周后，门被安装上没有铰链。

Easy Laser引以为豪的一点是，所有这些测量都是用标准的点激光轴对准系统和数字精密水准仪完成的。请记住，XT290等数字精密水准仪在所有类型的现场安装工作中都派上了用场。有了它，您可以确保基础平整到大多数制造商规定的0.1 mm/m以内。

我希望这个应用程序示例能激励您在对齐方面以新的方式思考。事实上，使用正确的工具，你认为困难和复杂的事情可能很容易做到！
