Easylaser涡轮机与蒸汽轮机对准系统E960

可靠和精准的涡轮对准

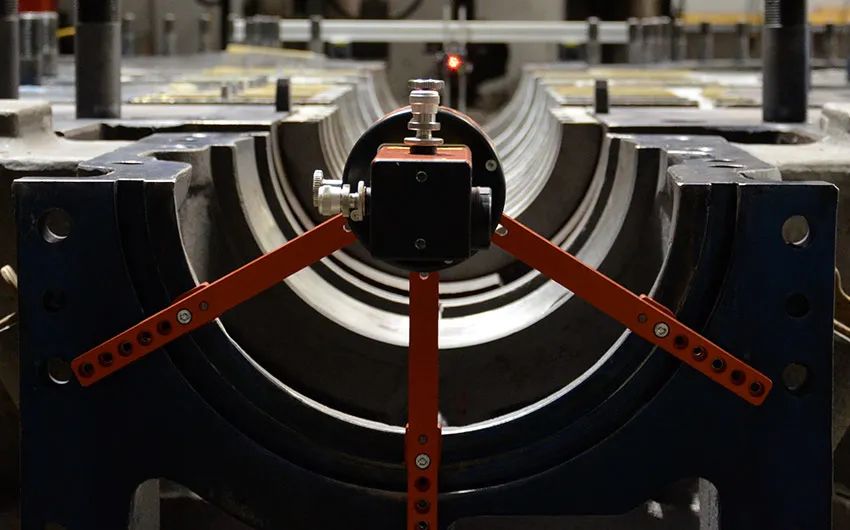

Easylaser E960 涡轮机对中系统通过无线检测器装置和测量程序引导您完成测量过程，使隔膜和轴承的测量和调整工作变得更加容易。
一、产品信息

系统中包含的所有部件都是为即使是最苛刻的工作场所而设计和制造的，并且可以在任何机器上轻松设置。多功能设计可快速、精确地解决任何类型应用的直线度测量问题。可以测量长达40m的物体，检测器以0.001mm的分辨率读取测量值。
Easylaser E960A和E960B
该系统有两个版本，E960A有一个行程为10mm的测量探头。可滑动的管子可以在补移动支架的情况下连续测量多个位置，适用于燃气轮极和较小的蒸汽轮机；
E960B有一个行程为60mm的测量探头，该系统适用于较大的涡轮机。软件、激光发射器和检测器是系统通用的，检测器支架不同；

√多功能程序
E960系统的直线度程序非常通用，让您以最合适每项工作的方式工作。您可以在测量过程中随时添加、删除和重新测量测量点，程序许多可以处理999个点、您可以在一次测量中以任何可能的组合包括全孔和半孔，程序将在所有情况下计算正确的中心线。
测量程序包括许多不同的直线度测量方法：1点测量、4点式测量、多点式测量、3点式测量、任意角度的3点式测量，可以使用参考检测器来远距离检测激光发射器的位置。

√测量结果
得益于带有清晰图表和测量数据的大型彩色显示屏，您可以直接在现场评估结果。任何点都可以设置为参考，可以设置一个偏移量，中心线将重新计算到该偏移量。还可以计算波纹度和最适合的点。如果需要，还可以根据容差值检查结果，测量系统会为您处理所有这些复杂的计算

二、产品特点
√测量程序
以下特色程序是本系统最常用的程序
请单击此处查看可能性的完整概述
需要的配件

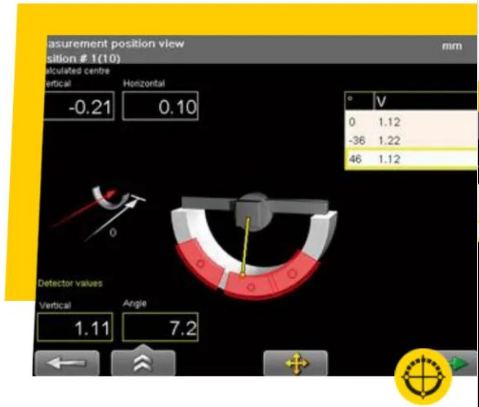

√半园，3点式直线度
在三个位置读取读数：9、6和3，允许不同的直径，与涡轮系统一起使用，具有先进的“最佳拟合”计算；

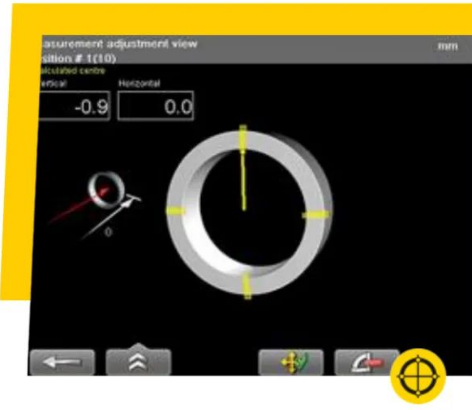

√圆心，2点式直线度
用于孔径变化时轴承颈的直线度测量。例如：柴油发动机、传动轴装置等，具有先进的“最佳拟合”计算；

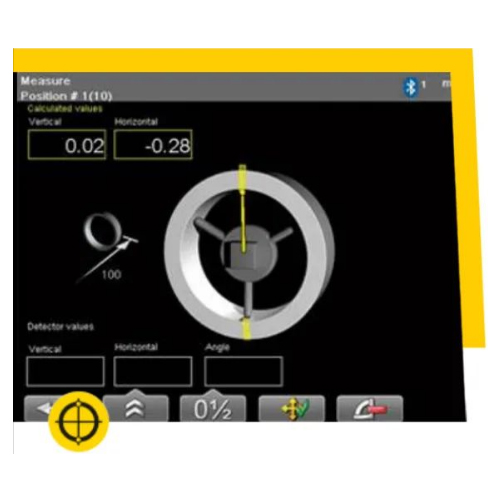

√4点式直线度
用于轴承轴颈的直线度测量。在每个方向上测量两个点，X和Y。最多可以处理999个带有两个零点的测量点。具有先进的：“最佳拟合”计算；

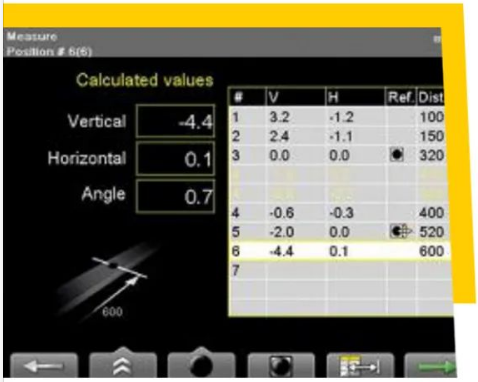

√多点式直线度
用于轴承轴颈的直线度测量。每个测量点的测量位置数量理论上是无限的。最多可处理999个测量点和两个零点。具有先进的“最佳拟合”计算；

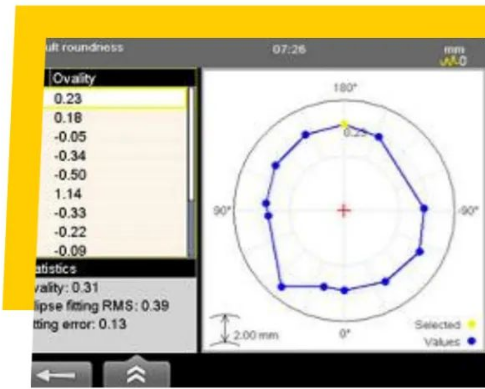

√椭圆度/圆度

用于孔和轴承轴颈的椭圆度测量，每个孔的测量位置数量理论上是无限的；

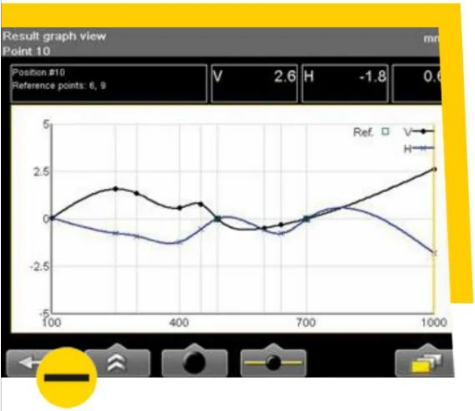

√直线度测量
使用我们的直线度测量程序，您可以轻松测量长轴、轧辊、轴承、底座、机器结构等。只需在测量前或测量时定义多个测量点即可，您将能够以图形和数字方式获得水平和垂直对齐的结果；

三、智能功能
√测量值过滤器：即时在恶劣的测量条件下，数据波动大时，有助于提高精度。来自相邻机器的空气湍流和振动与Easylaser过滤器功能无法匹敌；

√模板：将测量文件保存为模板，包含机器数据和设置，以快速开始测量；

√多种语言：该软件提供14种语言；

四、文档
√使用“Easylink”数据库程序，您可以在一个地方保存和组织所有测量，生成包含数据和图像的报告并导出到您的维护系统。可以自定义Excel报告的外观、哪些数据应该可见以及应该放置在何处。该程序具有清晰的文件夹结构，您可以在其中将文件从人机界面拖放到数据库中；

√保存到USB储存器

您的文件从显示单元保存到USB并复制到其他设备；

√保存到内置内存

将所有的测量保存在显示单元的内部储存器中；

√创建PDF报告

测量完成后，可以生成包含图形和测量数据的PDF报告。有关测量对象的所有信息都已记录在案，可以根据需要添加公司的微标和地址信息；

√打印输出

使用热敏打印机在本地快速打印所有测量数据；

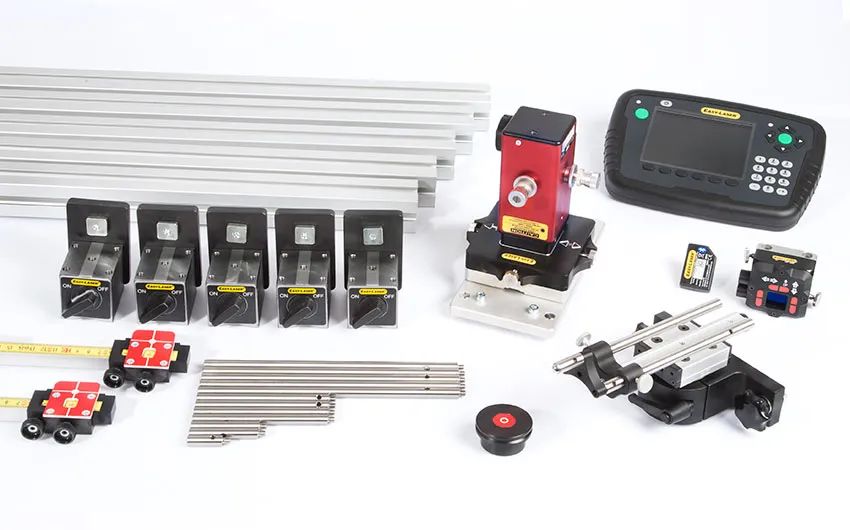

五、系统零件

√显示单元E51

得益于多种创新解决方案，E系列的显示单元使您能够比以往任何时候都更高效、更长时间的工作。它还采用符合人体工程学的设计，具有易于抓握的橡胶颠覆层和坚固的结构。

√人体工学设计

显示单元采用薄的、易于抓握的橡胶涂层轮廓，可确保牢固抓握。它有很大的间距很大的按钮，按下时可以提供清晰的反馈。此外，另个Enter按钮使系统适合惯用右手和惯用左手的用户。显示屏具有清晰的图形，可引导您完成测量过程。

√个人设计

可以创建一个用户配置文件，在其中保存您的个人设置。您还可以为不同类型的测量设置不同的设置，使工作更快！

√语言选择

您可以选择要在屏幕上显示的语言。

√升级

如果您将来希望来扩展功能，可以通过互联网或连接包含新软件的USB储存器来升级显示单元中的软件。通过这种方式，您还可以访问我们为未来新目的而开发的测量程序。

六、产品技术参数
