风电塔架法兰平面度测量仪

2023-09-04 988

Easy Laser®E910是一种用于测量风电塔架、机翼和轮毂、塔基等法兰平面度的系统。它也可用于平行度测量。

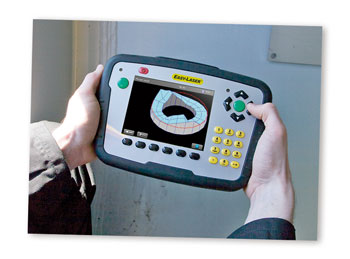

  测量后直接在显示单元中将结果视为3D图像。然后使用不同的计算设置轻松评估结果。这也可以直接在现场完成,而不必停下来使用带有单独分析程序的PC。这使得生产效率大大提高。


  该系统包括带手动旋转头的激光发射器D22,并可选择将激光束偏转90°。再加上一些附件,该系统也可以用于检查两个风塔法兰的平行度。在测量系统的显示单元中,可以生成包含图形和测量数据的PDF报告。有关测量对象的所有信息都记录在案。


适用于所有类型的法兰

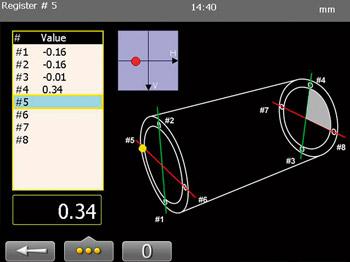

Easy Laser®法兰系统可用于各种尺寸的法兰,无论直径如何。可以测量1到5个测量点圆,例如内圆、中圆和外圆,以查看法兰的锥度。每个圆可以有6-180个测量点。该程序以图形方式指导您逐步完成整个测量,从而加快测量过程。有三种方法可供选择:全圆测量、截面测量和局部测量。


塔架法兰平行度

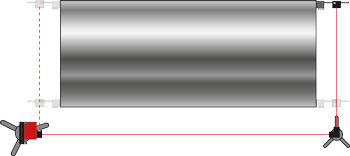

Easy Laser®使您能够测量和检查法兰的平行度。这可以通过多种方式来实现,如图所示。除了标准设备外,还需要两个三脚架和一个角棱镜。


直接在现场评估

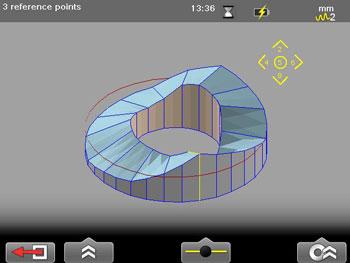

法兰测量完成后,必须对数字进行解释。Easy Laser®法兰系统使这项工作变得非常容易。您甚至可以在现场进行,而无需使用带有单独分析程序的PC。您可以使用不同的计算设置来评估结果,例如“三点参考”、“最佳拟合”或“全正”。结果通过三维图形显示。


测量程序

下面的特色程序是该系统最常用的程序。

①法兰平面度

用于法兰和圆形平面的平面度测量,例如回转支承和塔架法兰。可以处理1到5个圆圈,每个圆圈上有3-180个测量点。系统计算了120°螺距下的三个零点。


②法兰平行度测量

用于测量风塔截面上法兰的平行度。具有先进的“最佳匹配”计算。


显示单元E51
显示器类型/尺寸VGA 5.7英寸彩色屏幕,背光LED
显示分辨率0.001 mm/0.05千
电源管理Endurio™ 不间断供电系统
内置电池(固定式)重型锂离子电池可充电
电池仓4 x R14(C)
操作时间约30小时(典型用户周期)
温度范围‘-10–50°C
连接USB A、USB B、Easy Laser®装置、充电器
通信BT无线技术
内部存储器>可保存100 000个测量值
帮助功能计算器、单位转换器
环境保护IP等级65
外壳材料PC/ABS+TPE
尺寸宽x高x深:250x175x63 mm
重量(不含电池)1080 g

激光发射器
名称D22
编号12-0022
激光器类型二极管激光器
激光波长630–680 nm,可见红光
激光安全等级2级
输出功率<1 mW
激光束直径  6mm
测量距离   R<40M(标准型)
电源     1*R14
水平精度   0.02 mm/ m
微调范围 0.1 mm/ m
工作时间  24hrs
外壳材料  铝合金

E7激光接收器
类型双轴PSD接收器
外壳材料        铝合金
接收器读数范围    20 mm *20 mm
接收器读数精度    0.001mm
线性度            优于±1%+1位数
电子倾角仪精度   ±0.1°
防护级别        IP等级66,67
尺寸            60×60×42 mm
重量            186g
