挤出机对准：测量直线度的完美设计
E930挤出机对准工具设计用于测量挤出机管的直线度以及齿轮箱和管之间的对准（也可以测量液压管）。这种精心设计的挤出机对准工具确保了测量过程快速准确。可以在高达40 m的范围内测量直径小于50 mm（直径小于20 mm的附件探测器可用）。在对准过程中，探测器和主轴都旋转，从而自动校准系统。通过这种方式，您可以确定心轴的中心线相对于入口端管中心的位置。它确实是一种成本效益高的错位解决方案。光是节省的电力就可以解决这个问题！
一、这都是关于正直齿轮箱轴中心必须与挤出机管的中心线重合。否则，入口端的螺钉将压在管子上，这将导致螺钉和管道的异常磨损，并增加能耗。这种磨损也会在生产的材料中产生金属碎片。在对准的过程中，我们旋转检测器和主轴。通过这种方式，我们可以了解如何将主轴中心线与进口端的管中心进行比较。
重要的是挤出机管是直的，这样螺杆就不会在任何部分靠在挤出机管上，这会导致异常磨损和生产材料中的金属碎片。我们还将获得更均匀的生产材料温度，最终产生更好的产品。
二、对齐的挤出机导致：
√生产材料的质量均匀；
√降低能耗；
√降低备件消耗；
√提高机器时间的可用性；
三、快速准确的测量
挤出机系统E930设计用于测量挤出机管道的直线度和指向方向。另一个应用是例如;液压管。精心设计的该系统确保了测量过程的快速和准确。可测量直径小于50 mm[1.97“]。工作范围可达40 m[130']。程序将指导您完成测量过程，从而加快工作速度。
四、对齐的四个步骤
√电机-齿轮箱的对齐
电机和齿轮箱之间的变速器对齐可通过使用Easy Laser®轴对准测量装置进行；
√齿轮箱轴中心对齐-挤出机管入口
齿轮箱轴中心与入口挤出机管中心线的对齐。使用Easylaser挤出机系统执行；
√齿轮箱轴中心-挤出机管出口的对齐
齿轮箱轴的中心与出口处挤出机管中心线对齐。使用Easy Laser®挤出机系统执行；
√挤出机管的直线度测量
使用Easy Laser®挤出机系统执行。
五、文档
您有多种可能记录结果：
√保存在显示单元中。将自动生成PDF；
√将数据发送到PC。数据库程序EasyLink™ 包括PC；
√打印输出（打印机是附件）。
六、可扩展的功能
由于所有程序都包含在显示单元的软件中，因此可以扩展Laserlaser E930系统可满足您现在和将来的特殊需求。您只需要添加适当的附件，如激光器、用于轴对齐的测量装置和其他固定装置。有关详细信息，请参阅我们的其他手册。
七、产品技术参数
 激光发射器D75 | |
| 激光器类型 | 二极管激光器 |
| 激光波长 | 635–670 nm，可见红光 |
| 激光安全等级 | 2级 |
| 输出 | <1 mW |
| 光束直径 | 孔径处6 mm[1/4“] |
| 工作距离 | 40米[130´] |
| 电池类型 | 1 x R14（C） |
| 工作时间/电池 | 约15小时 |
| 工作温度 | 0–50°C |
| 激光调节 | 2路±2°（±35 mm/m） |
| 外壳材料 | 阳极氧化铝 |
| 尺寸 | 尺寸宽x高x深;60x60x120 mm[2.36x2.36x4.72“] |
| 重量 | 700克[24.7盎司] |
| 探测器E9 | |
| 探测器类型 | 2轴PSD 20x20 mm[0.78“sq] |
| 分辨率 | 0.001 mm[0.05 mils] |
| 测量误差 | ±1%+1位 |
| 倾角计 | 0.1°分辨率 |
| 热传感器 | ±1°C精度 |
| 环境保护 | IP等级67 |
| 通信 | BT无线技术 |
| 工作温度 | ‘-10–50°C |
| 外壳材料 | 阳极氧化铝 |
| 尺寸 | 45 mm，L=100 mm[B 1.77“，L=3.94”] |
| 重量（不包括杆适配器） | 180 g[6.3 oz] |
| 显示单元E51 | |
| 显示器类型/尺寸 | VGA 5.7英寸彩色屏幕，背光LED |
| 显示分辨率 | 0.001 mm/0.05千 |
| 电源管理 | Endurio™ 不间断供电系统 |
| 内置电池（固定式） | 重型锂离子电池可充电 |
| 电池仓 | 4 x R14（C） |
| 操作时间 | 约30小时（典型用户周期） |
| 温度范围 | ‘-10–50°C |
| 连接 | USB A、USB B、Easy Laser®装置、充电器 |
| 通信 | BT无线技术 |
| 内部存储器 | ＞可保存100 000个测量值 |
| 帮助功能 | 计算器、单位转换器 |
| 环境保护 | IP等级65 |
| 外壳材料 | PC/ABS+TPE |
| 尺寸 | 宽x高x深:250x175x63 mm[9.8“x6.9”x2.5“] |
| 重量（不含电池） | 1080 g[2.4 lbs] |

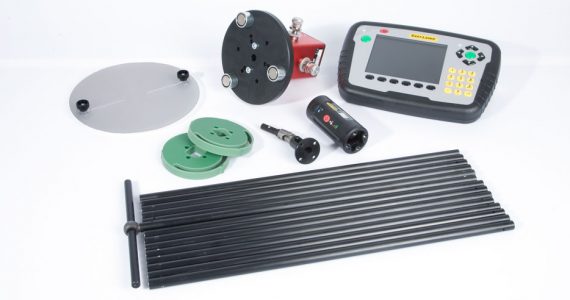

一个完整的系统包含
1显示单元E51
1台激光发射器D75
1探测器E9
1根电缆2米
1根5米长的电缆
1个带磁铁的D75支架
1套探测器支架
1套探测器延长杆
1挤出机目标
1手册
1根卷尺5m
1个带EasyLink的USB记忆棒™ 软件
1根USB电缆
1个电池充电器（100–240 V AC）
1六角扳手组
1显示装置肩带
1光学清洁布
1个手提箱
System Easy Laser®E930，零件号12-0788
