辊轴平行度校准仪SX-5150

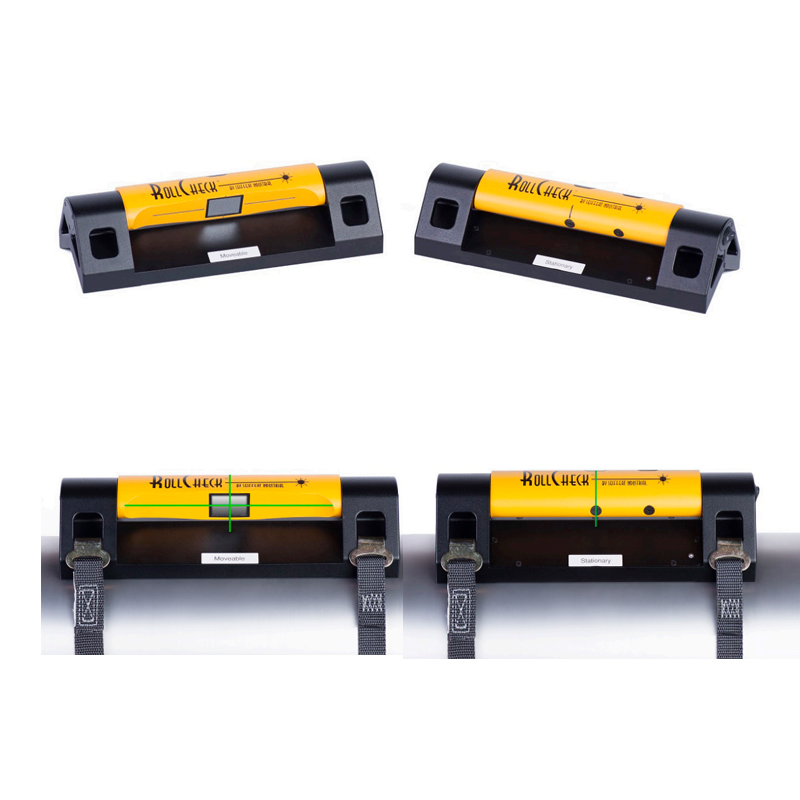

可测量的辊轴跨度范围为3米，适合比较大直径尺寸的辊轴，将激光器安装在基准辊上，将反射器安装在要调准的辊轴上，激光器发射的激光照射到反射后，即可看出要调整的辊轴在俯仰方向是否平行于基准辊，然后反射器自动将激光反射到激光器刻度线上，以确定辊轴在偏摆方向是否相互平行。
• 采用绿色激光，亮度是 红色激光的10倍以上
• 减少机器故障时间和由于 辊轴不平行造成的不良品 数量问题
• 提高设备的产品生产力
• 紧凑型设计，适用于狭小 空间
• 操作快速方便
• 无需培训
• 一个人即可操作
• 适用于多个辊轴的平行度 检查
• 价格合理，投入回报快
• 采用高效的激光反射技术
激光发射器 | Sx-4150 | Sx-5150 |
适用辊距 | 51mm -- 1200mm | 152-3000mm |
角偏精度 | <0.09836mm/m ( 角偏/辊距) | <0.09836mm/m ( 角偏/辊距) |
激光类型 | 两束532nm可见激光, 45°全角 | 两束532nm可见绿色激光, 45°全角 |
激光功率 | < 1mW , I级激光 | < 1mW , II级激光 |
激光线厚: | 0.4318mm ( 1.2m距离时) | 0.4318mm ( 2.8m处) |
环境防护: | 防水防尘 | 防水防尘防冲击 |
控制开关 | 摇臂式开关 | 摇臂式开关 |
工作时间: | 22°C时可连续工作15-20小时 | 22°C时可连续工作15-20小时 |
电池型号: | 两节AAA碱性电池 | 高能可充电锂电池 |
工作温度: | -9°C/ +60*C | 0°C/ +52*C |
储存温度: | -20*C/+60*C | -20*C/+60*C |
安装直径: | 最大101mm | 最大2.5m |
安装方式: | 磁性吸附式加松紧带式捆扎安装 | 磁性吸附式加松紧带式捆扎安装 |
松紧带: | 两条254mm长松紧带,适用于直径101mm ; | 两条254-1143mm长绑带,适用最大辊径381mm ;两条3m长绑带.适用最大辊径965mm |
重量: | 0.73kg | 2.2 kg |
外形尺寸: | 216x62x50mm | 279x108x76mm |
材质: | 铝，人造金刚砂涂层 | 铝，人造金刚砂涂层 |
激光接收器 | ||
安装方式: | 两条254mm长松紧带.适用于直径101mm | 两条254-1143mm长绑带,适用最大辊径381mm ;两条3m长绑带.适用最大辊径965mm |
重量: | 0.7kg | 2.4 kg |
外形尺寸: | 216x62x50mm | 305x108x76mm |
材质: | 铝.人适金刚砂涂层 | 铝.人适金刚砂涂层 |
储存储工具箱 | 黑色高密度聚乙烯 | 黑色高密度聚乙烯 |
有效测量距离为3米或更远
适用辊轴直径：152 mm-3 m。
激光器SX-5150T
测量距离：建议3米内
精度：小于0.03mm/0.305M
激光类型：两个532nm可见绿色激光线全角45度
安全事项：请勿肉眼直视激光
激光线厚度：0.4318mm
电池：3.7V4000ah
工作时间：16-20小时
安装直径：辊轴直径13mm-2.5m
安装绑带：包括：两个254mm-1143mm可调绑带，最大适用直径381mm,两个3m可调绑带，最大适用直径965mm.
反射器SX-5150R
待调整辊轴 (RTBM) 与基准辊不在同一个平面上/反射后的激光线显 示该辊轴不平行于左侧/反射后的激光线显 示该辊轴不平行于右侧
待调整辊轴 (RTBM) 与基准辊在同一个平面上/反射后的激光线显示辊轴已相互平行
尺寸：521 mm 长 x 425 mm 宽 x 216 mm 高
手提箱重量：6.4kg
仪器总重：10.9kg
