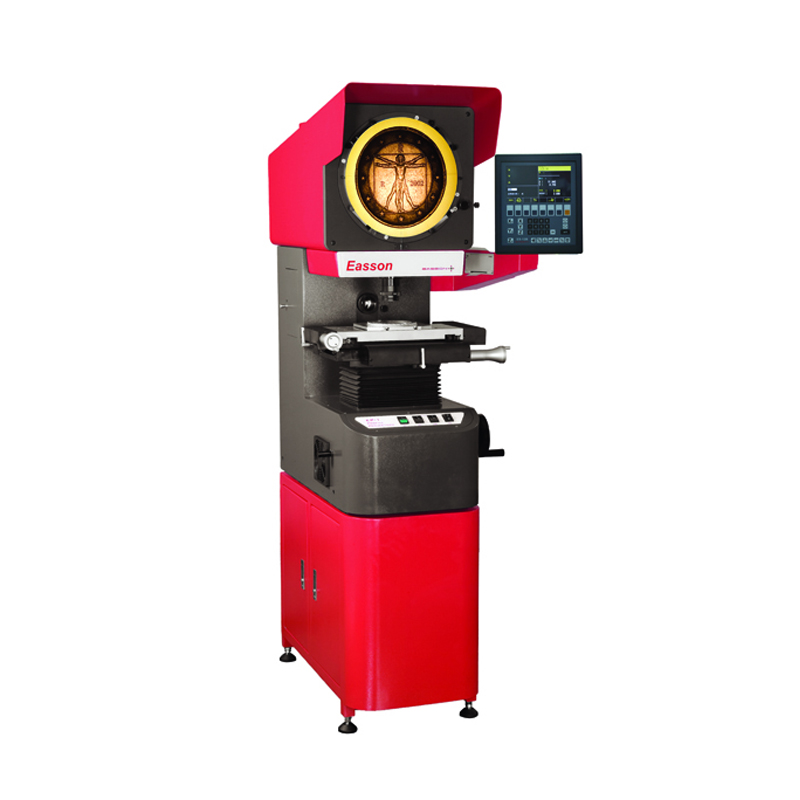

光学投影仪EP-1在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/200)μm，L为被测长度 (单位：mm)；配有专用脚踏开关，数据采样十分方便。广泛用于机械、仪表、电子、轻工、院校、研究所以及计量检定部门工业的制造、 设计开发、 品管检验与学术研究。该仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
光学投影仪EP-1特点： 1. 投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。 2. 在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/200)μm，L为被测长度 (单位：mm)；配有专用脚踏开关，数据采样十分方便。 3. Z轴升降采用导轨的传送方法，提高其机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。
工作台 | 型号 | EP 1505 | EP 2010 |
金属台面尺寸(mm) | 340×152 | 350×170 | |
X、Y行程(mm) | 150X50 | 200X100 | |
Z坐标行程(mm) | 90 | ||
坐标示值误差(μm) | 3+L/200 | ||
X、Y坐标数显解析度 | 0.0005mm | ||
外形尺寸(长×宽×高)cm | 80×52×115 | 77×55×115 | |
投影屏 | 投影屏尺寸(mm) | ￠312mm,使用范围>￠300(刻有米字线) | |
投影旋转范围 | 0~360° | ||
旋转角度数显解析度 | 1′或0.01° | ||
测量最大高度(mm) | 90 | ||
物镜 | 10x, 20x, 50x, 100x | ||
数据处理系统 | 全中文显示可做多点采样，座标旋转，点、线、距离，角度，中点、圆切线、圆线交点、圆交点、中线 … RS-232数据输出。 | ||
仪器照明 | 透射与反射照明光源为24V/150W卤素灯 | ||
仪器电源 | 110V/220V(AC)，50/60Hz | ||
冷却方式 | 强制风冷 | ||
