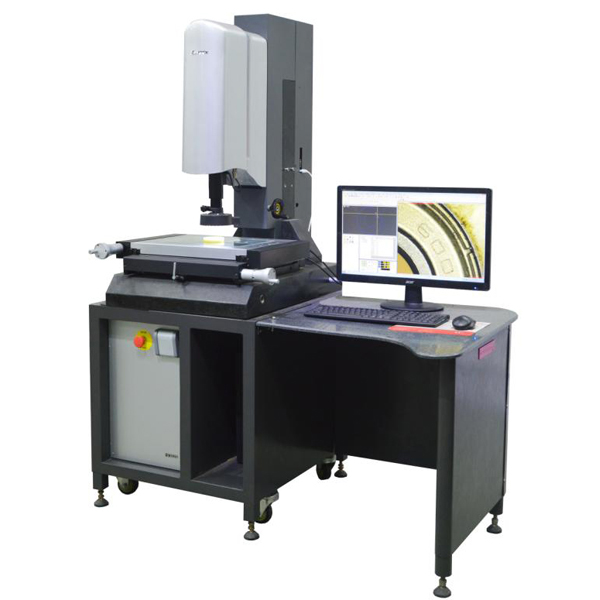

全手动影像测量仪

全手动影像测量仪适用于以二维平面测量为目的的一切应用领域。各种精密电子、刀具、塑胶、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛运用空间。

全手动影像测量仪基本功能：

●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换
●公/英制转换 ●度/度分秒转换
●点/点群　 ●两点/多点求线
●三点/多点求圆及弧　 ●B-spline线
●两点间的距离　 ●两线间的平均距离
●点线间的距离　 ●两圆心距离
●圆线距离　 ●两线间的夹角及交点

全手动影像测量仪特殊功能
1.软件控制光源。上光源为四相灯，下光源为直光源，增加机器适应性能。
2.量测工件无需调节摆正，软件提供坐标平移、旋转、摆正。
3.直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。
4.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
5.调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
6.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
7.量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
8.测量数据化输出，转成WORD (.doc) 、EXCEL (.xls)。
9.SPC功能，直接输出管制图、制程能力指数，转成WORD、EXCEL
10.机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、等其它软件无缝联接。
11.可转入.DXF格式文件，与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误差测量值。
12.提供平面内直线度、圆度、角度分析，进行有效之品质检验
13.机台精度补偿，提高量测精度。
14.软件可以对多变形、槽形、圆弧倒角、虚拟测量。
15.重新测量功能：该功能可对已测量过的元素，重新改变测量方法,灯光,倍率等，然后会刷新测量数据，并且与其相关的元素数据也会刷新(如：两线构造距离，如果其中一条线重新测量了，那么距离元素数据也会重新刷新)。
16.修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.
17. 可以修改元素名称及尺寸名称，以与客户图纸一致：客户可以任意修改元素的名称及尺寸名称。如：可以C1(圆1) 修成你想要的名称. 并可以C1的半径，直径，周长，面积等等名称改成你想要的，以便完全符合图纸的需求.
