G70系列 异形管快速密封连接头

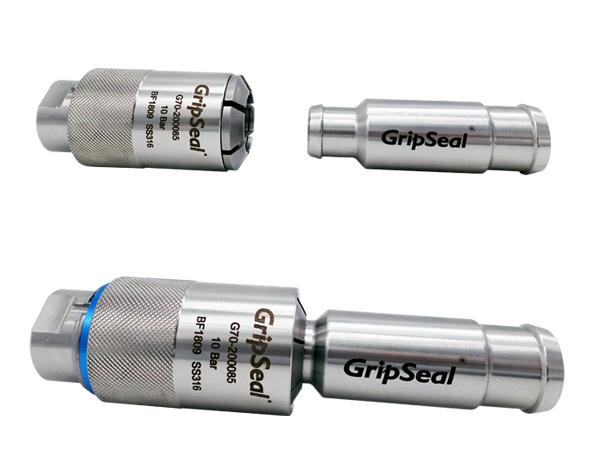

 G70异形管快速测试接头检漏连接头一款外卡式连接器，广泛适用于各种冷却水道管，燃油管等异形管的气密性测试，运行测试，老化测试等。结构紧凑，单手即可握持，使用方法简单，手持轻推即可完成连接。

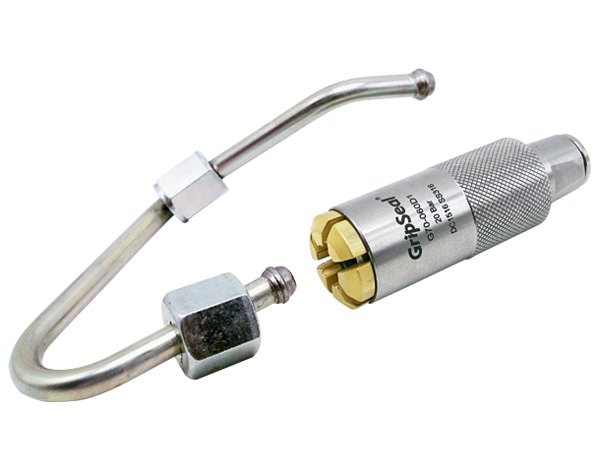

异形凸管连接方案
* 端面密封圈，易于更换
* 推拉式操作，简单，可靠
* 流量无损，高效测试
* 安全标识，保证生产

G70 系列快速连接器的特性

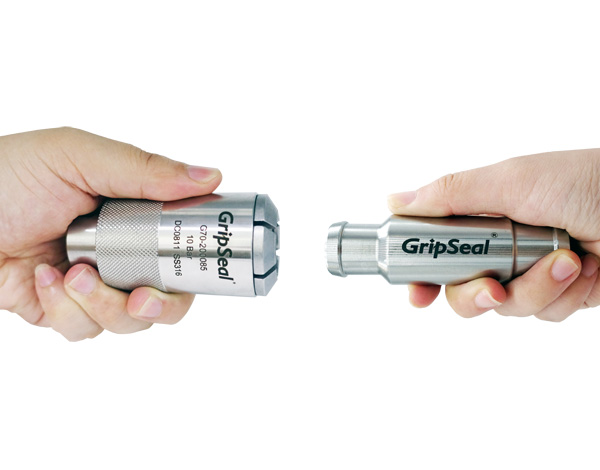

1.滑套式操作
操作简单，轻轻一推即可完成螺纹连接，壳体外有网纹滚花，增加手持摩擦力便于操作
2.端面密封
密封可靠，承压上限高，密封圈易于更换，便于维护
3.316 不锈钢结构
力学性能优秀，坚固，耐久，能极大延长接头使用寿命
4.直通式设计
最大化保证流量，减小对运行测试造成影响
5.安全标识环
到位确认标识，保障生产正常

异型管选型表 2-8号主体

注意: 4-8号主体的G70连接器，所密封的管件其凸缘管径比直管外径要大2mm。例如: G70-200085所密封管径尺寸A为20mm,则凸缘管径尺寸为22mm。

*标准产品最大承压默认为10Bar ,如需要做10~ 50Bar的高压测试请联系我们。

注意:所有型号后面带字母A的连接器，连接管件的凸起长度要大于8mm.

燃油管接头一一符合J2044标准 .

燃油管接头一一符 合J2044标准(带阀)

G70V连接器内置截止阀:

G70V系列连接器与G70系列连接器，在外观上没有区别。V系列产品在其内部装有-个通断阀，最大承受压力为50bar。当连接器与接口断开时，内置阀处于关闭状态，这样可阻止接头内部的物质泄漏，如氦气或流体等物质。

内部结构与阀体都是直通式设置，最大程度减小了测试时的压力与流量损失。内部结构件均采用316不锈钢,密封圈则采用耐腐蚀性好的丁腈橡胶，极大的保证了连接器的使用寿命与通用性。
