G30高压外径快速连接器一款高压应用连接器，是密封各类铜管、钢管和铝管的最佳外径连接方案，广泛应用于制冷、新能源行业，如热交换器、压力容器、仪器、仪表、电机控制器冷却板等。
高压外卡连接方案
* 通过更有效的测试，降低整体的制造成本
* 消除因失败测试导致的浪费
* 改善整个测试工序的稳定
* 金属锁紧结构，提高耐压上限
G30系列快速连接器的特性
1.压力辅助设计
随着测试压力的增加，密封的力量也随之增强
2.手柄驱动

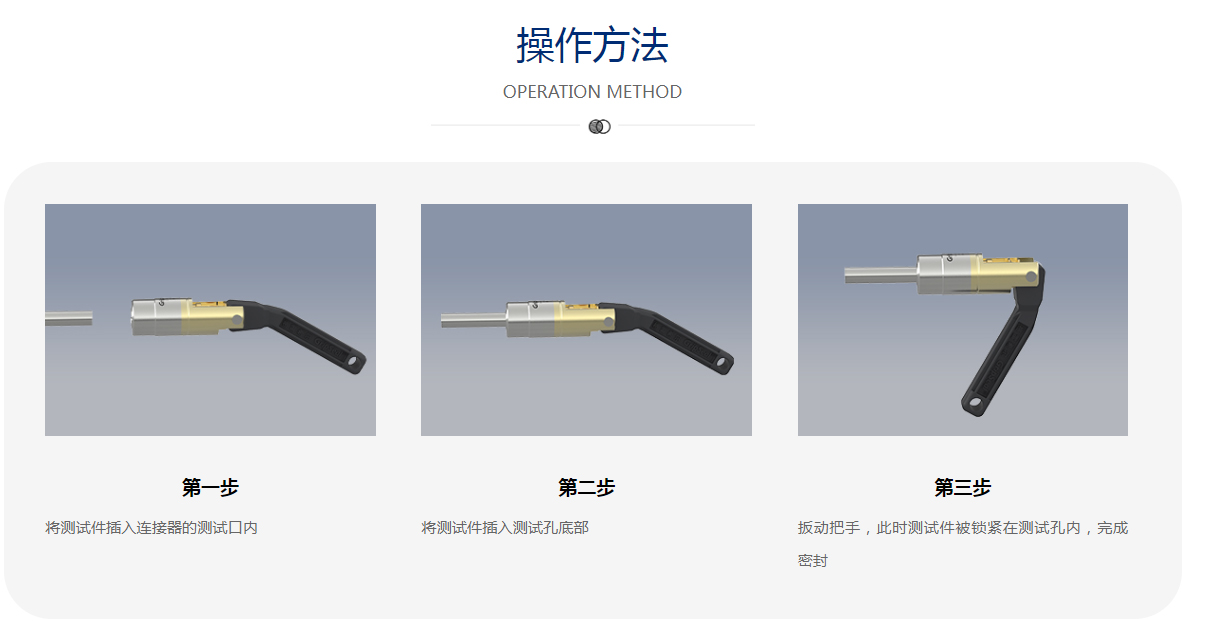

将测试管插入连接器前端密封孔内，90度折动把手，即可实现密封连接
3.高硬度锁紧爪牙
爪牙表面布有横纹，增大受力面积，提供更高的抓紧力，高硬度爪牙可抓紧不锈钢和低碳钢
4.管锥螺纹测试孔
侧面标准ZG1/8或ZG1/4螺纹孔，更适配国内应用场景
5.断开连接
待测试气压完全归零后，将把手折回原位，密封效果消失，实现断开
英制尺寸应用
| 产品型号 | 密封尺寸(mm)+0.25 | 最高压力 | 流量通径 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 测试口E | 尺寸L | 主体材料 | 密封圈材质 | 密封圈型号 |
| G30-0063 | 6.35. | 70 Bar | 7 | 193 | 89 | 31 | 109.5 | ZG1/8 | 25 | 铝合金 | 氟橡胶 | SG300063 |
| G30-0079 | 7.92. | SG300079 | ||||||||||
| G30-0095 | 9.52. | SG300095 | ||||||||||
| G30-0127 | 12.7 | SG300127 | ||||||||||
| G30-1159 | 15. 88 | 10 | 40 | ZG1/4 | SG301159 | |||||||
| G30-1190 | 19. 05 | SG301 190 |
公制尺寸应用
| 产品型号 | 密封尺寸(mm)+0.25 | 最高压力 | 流量通径 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 测试口E | 尺寸L | 主体材料 | 密封圈材质 | 密封圈型号 |
| G30-0060 | 6 | 70 Bar | 7 | 193 | 89 | 31 | 109.5 | ZG1/8 | 25 | 铝合金 | 氟橡胶 | SG300060 |
| G30-0080 | 8 | SG300080 | ||||||||||
| G30-0100 | 10 | SG300100 | ||||||||||
| G30-0120 | 12 | SG300120 | ||||||||||
| G30-1140 | 14 | 10 | 40 | ZG1/4 | SG300140 | |||||||
| G30-1160 | 16 | SG301160 | ||||||||||
| G30-1180 | 18 | SG301 180 |
