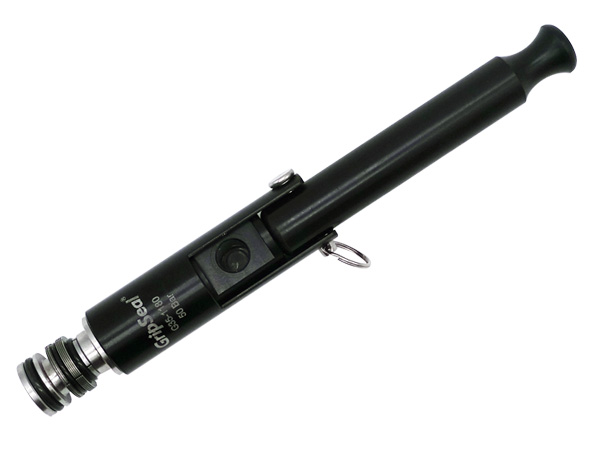

G35高压内管检漏快速接头：是密封各类铜管、钢管和铝管的最佳内部方案，广泛应用于制冷、新能源行业，如热交换器、压力容器、仪器、仪表、电机控制器冷却板等
自锁式高压内径连接方案
改善工作效率，降低生产成本
密封可靠，使用寿命长
轻便快捷，减轻工作强度
自带锁紧结构，适应于高压力工作环境
G35系列快速连接器的特性
1.压力辅助设计
随着测试压力的增加，密封的力量也随之增强

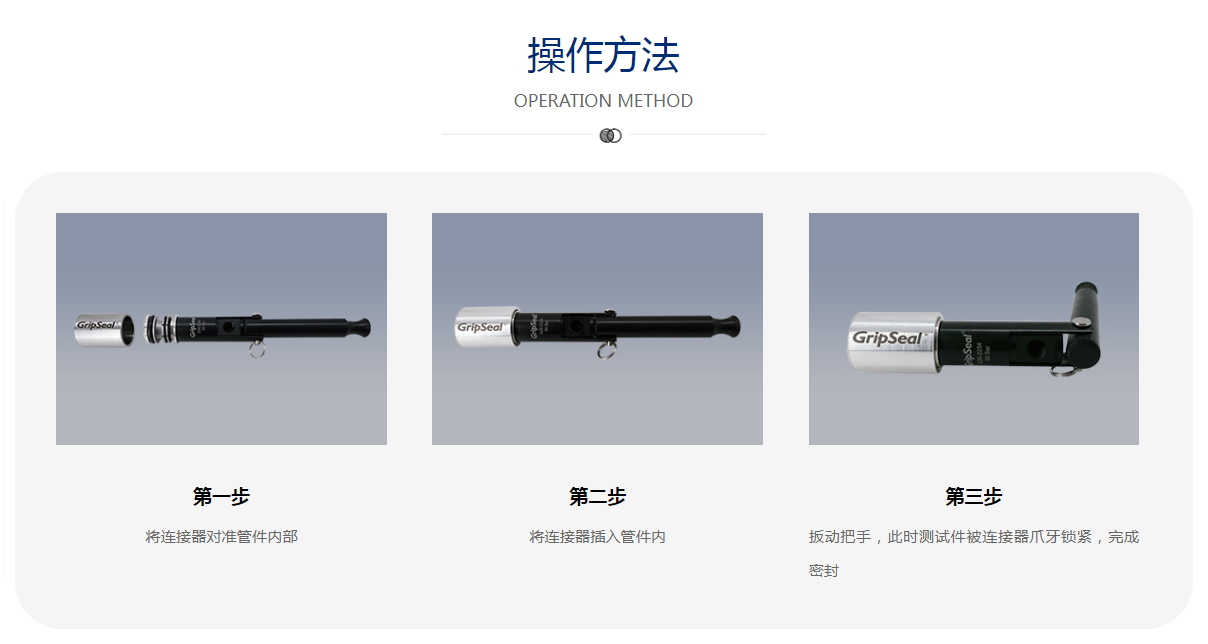

2.手柄驱动

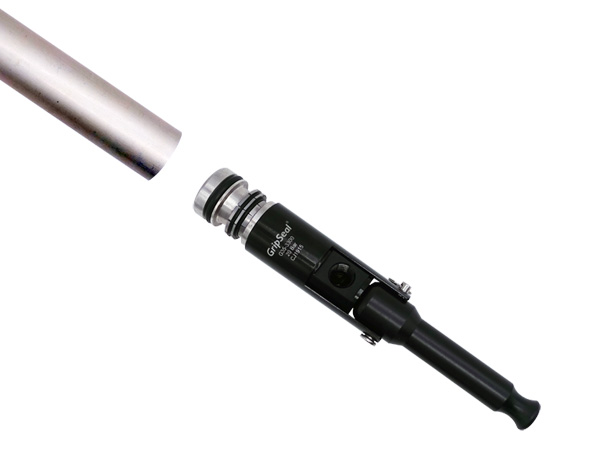

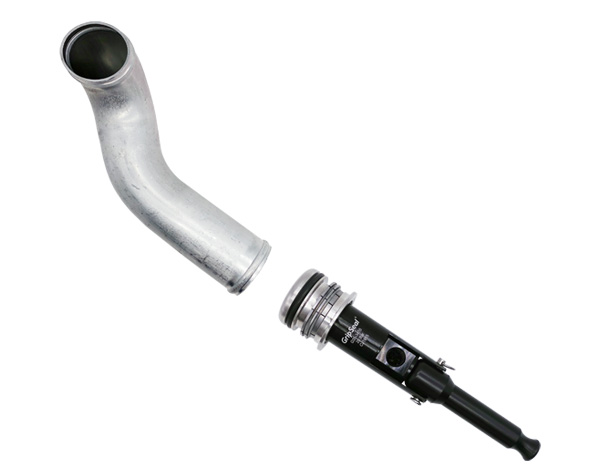

将连接器前面密封圈插入测试孔里，90度折动把手，即可实现密封连接
3.高硬度锁紧爪牙
爪牙表面布有横纹，增大受力面积，提供更高的抓紧力，高硬度爪牙可抓紧不锈钢和低碳钢
4.G螺纹或ZG螺纹测试孔
侧面标准G1/8螺纹孔，更适配国内应用场景，有ZG螺纹可适用于高压测试场合，更易密封
5.断开连接
待测试气压完全归零后，将把手折回原位，密封效果消失，实现断开
公制尺寸应用
| 产品型号 | 密封尺寸(mm)+0.25 | 最高压力 | 流量通径 | 尺寸B | 尺寸C | 尺寸D | 尺寸L | 主体材料 | 密封圈材质 | 密封圈型号 |
| G35-0100 | 10 | 50Bar | 2.8mm | 22 | 177 | 90 | 12 | 铝合金 | 丁腈橡胶 | SG350100 |
| G35-0110 | 11 | SG350110 | ||||||||
| G35-0120 | 12 | SG350120 | ||||||||
| G35-0130 | 13 | SG350130 | ||||||||
| G35-0140 | 14 | SG350140 | ||||||||
| G35-1150 | 15 | 4.0mm | 182 | 14.5 | SG351150 | |||||
| G35-1160 | 16 | SG351160 | ||||||||
| G35-1170 | 17 | SG351170 | ||||||||
| G35-1180 | 18 | SG351180 | ||||||||
| G35-1190 | 19 | SG351190 | ||||||||
| G35-1200 | 20 | SG351200 | ||||||||
| G35-1210 | 21 | SG351210 | ||||||||
| G35-1220 | 22 | SG351220 | ||||||||
| G35-1230 | 23 | SG351230 |
英制尺寸应用
| 产品型号 | 密封尺寸(mm)+0.25 | 最高压力 | 流量通径 | 尺寸B | 尺寸C | 尺寸D | 尺寸L | 主体材料 | 密封圈材质 | 密封圈型号 |
| G35-0095 | 9.52 | 50Bar | 2.8mm | 22 | 177 | 90 | 12 | 铝合金 | 丁腈橡胶 | SG350095 |
| G35-0127 | 12.7 | SG350127 | ||||||||
| G35-1159 | 15.88 | 4.0mm | 182 | 14.5 | SG351159 | |||||
| G35-1222 | 22.23 | SG351222 | ||||||||
| G35-2254 | 25.4 | 185 | 23 | SG352254 |
