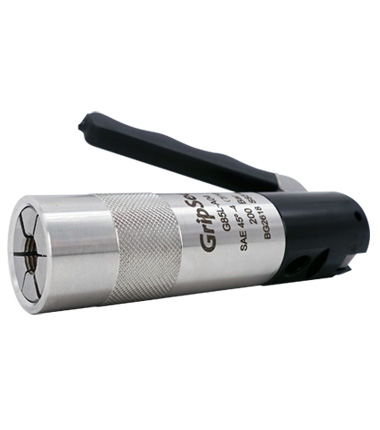

G85 系列连接器是一款外螺纹连接器，广泛适用于封堵和连接各种外螺纹接口，如热水器，仪器仪表等。驱动方式多样，适用于各种手动，气动场合。
一、外螺纹快速密封连接器连接方案
* 端面密封圈，易于更换
* 压杆式操作，减轻操作强度
* 驱动方式多样化，适用不同场景
* 不锈钢材质，坚固可靠
二、外螺纹快速密封连接器的特性
1， 驱动模块化
提供气动，按钮阀，压杆三种操作方式，满足各种应用场合要求
2， 端面圈密封
简单可靠，易于更换，维护成本低，材料可选，适应于不同流体的应用
3， 316 不锈钢结构
力学性能优秀，坚固，耐磨，能极大延长接头的使用寿命
4， 最大承压 350 Bar
满足各种高压力测试应用，如压力传感器，液压阀等
5， 流量大
内部流通孔径大，能大大减少流量的损失、
三、外螺纹快速密封连接器型号规格
| G85外螺纹快速连接器系列 | |||||||||||

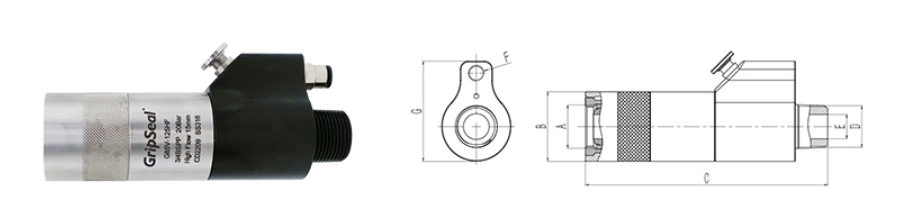

| 热水器专用型号规格 | |||||||||||
| 产品型号 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85V-085 | G(R)1/2 | 38 | 150 | R1/2外螺纹 | 12 | G1/8 | 55 | 20Bar | 不锈钢+铝合金 | 氯丁橡胶 | SG85085 |
| G85V-125 | G(R)3/4 | 43 | 150 | R1/2外螺纹 | 15 | G1/8 | 62 | SG85125 | |||

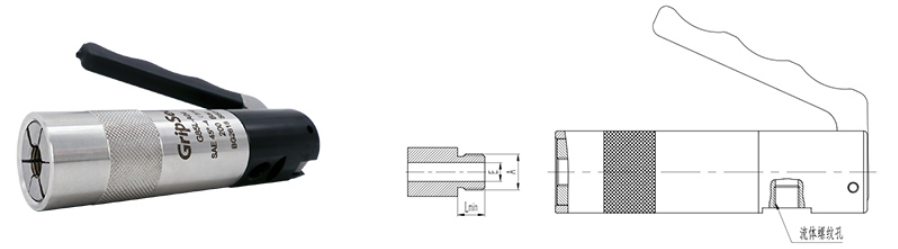

| 外螺纹(内锥面60度外螺纹) | |||||||
| 产品型号 | 尺寸A | 外螺纹高度L | 流体螺纹孔 | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85L-M12E-A601 | M12*1.5 | 9 | G1/8 | 30Bar | 316不锈钢 | 丁晴橡胶 | SG85M12A601 |
| G85L-M14E-A601 | M14*1.5 | SG85M14A601 | |||||
| G85L-M16E-A601 | M16*1.5 | SG85M162A601 | |||||
| G85L-G02-A601 | G1/4 | SG85G02A601 | |||||
| G85L-G03-A601 | G3/8 | SG85G03A601 | |||||
| G85公制M螺纹规格表 | |||||||
| 产品型号 | 外螺纹尺寸A | 外螺纹高度L | 流体螺纹孔 | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85L-M10C | M10*1.0 | 8 | G1/8 | 20Bar | 316不锈钢 | 丁晴橡胶 | SG85M10 |
| G85L-M10D | M10*1.25 | ||||||
| G85L-M10E | M10*1.5 | ||||||
| G85L-M12C | M12*1.0 | 8 | SG85M12 | ||||
| G85L-M12D | M12*1.25 | ||||||
| G85L-M12E | M12*1.5 | ||||||
| G85L-M14E | M14*1.5 | SG85M14 | |||||
| G85L-M16E | M16*1.5 | 10 | SG85M16 | ||||
| G85L-M18E | M18*1.5 | 12 | G1/4 | SG85M18 | |||
| G85L-M20E | M20*1.5 | 12 | SG85M20 | ||||
| G85管螺纹规格 | |||||||
| 产品型号 | 外螺纹尺寸 | 外螺纹高度L | 流体螺纹孔 | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85L-G01 | G1/8" | 8 | G1/8 | 200Bar | 316不锈钢 | 丁晴橡胶 | SG8501 |
| G85L-G02 | G1/4" | SG8502 | |||||
| G85L-G03 | G3/8" | 10 | G1/4 | SG8503 | |||
| G85L-G04 | G1/2" | SG8504 | |||||
| G85锥管螺纹规格表 | |||||||
| 产品型号 | 外螺纹尺寸 | 外螺纹高度L | 流体螺纹孔 | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85L-R01 | R1/8"BSPT | 8 | G1/8 | 200Bar | 316不锈钢 | 丁晴橡胶 | SG8501 |
| G85L-R02 | R1/4"BSPT | SG8502 | |||||
| G85L-R03 | R3/8"BSPT | 10 | G1/4 | SG8503 | |||
| G85L-R04 | R1/2"BSPT | SG8504 | |||||
| G85S美标锥管螺纹-NPT规格表 | |||||||
| 产品型号 | 外螺纹尺寸A | 外螺纹高度L | 流体螺纹孔 | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85L-N01 | NPT1/8" | 8 | G1/8 | 200Bar | 316不锈钢 | 丁晴橡胶 | SG8501 |
| G85L-N02 | NPT1/4" | SG8502 | |||||
| G85L-N03 | NPT3/8" | 10 | G1/4 | SG8503 | |||
| G85L-N04 | NPT1/2" | SG8504 | |||||
| G85美标螺纹SAE-45度规格表 | |||||||
| 产品型号 | 外螺纹尺寸 | 外螺纹高度L | 流体螺纹孔 | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G85L-U02 | UNF5/16-24 | 12 | G1/8 | 200Bar | 316不锈钢 | 丁晴橡胶 | SG85UN02 |
| G85L-U03 | UNF3/8-24 | SG85UN03 | |||||
| G85L-U04 | UNF7/16-20 | SG85UN04 | |||||
| G85L-U05 | UNF1/2-20 | 15 | SG85UN05 | ||||
| G85L-U06 | UNF9/16-18 | G1/4 | SG85UN06 | ||||
| G85L-U08 | UNF3/4-16 | 21 | SG85UN08 | ||||
| G85L-U10 | UNF7/8-14 | SG85UN10 | |||||
