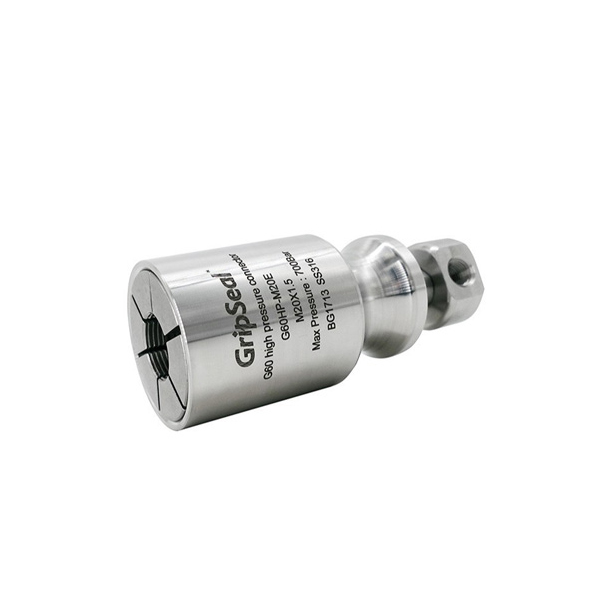

G60系列连接器是一款针对外螺纹专用的快速密封连接器，广泛适用于各种仪器 / 仪表，家电，空调行业的运行测试，如热水器的点火测试，仪表的压力测试，空调外机装配过程中的冷媒充注等。使用方法简单，手持轻推即可完成连接，是外螺纹连接 / 测试方案的最佳选择。
一、G60系列外螺纹连接方案
. 端面密封圈，易于更换
. 推拉式操作，简单，可靠
. 流量无损，高效测试
. 安全标识，保证生产

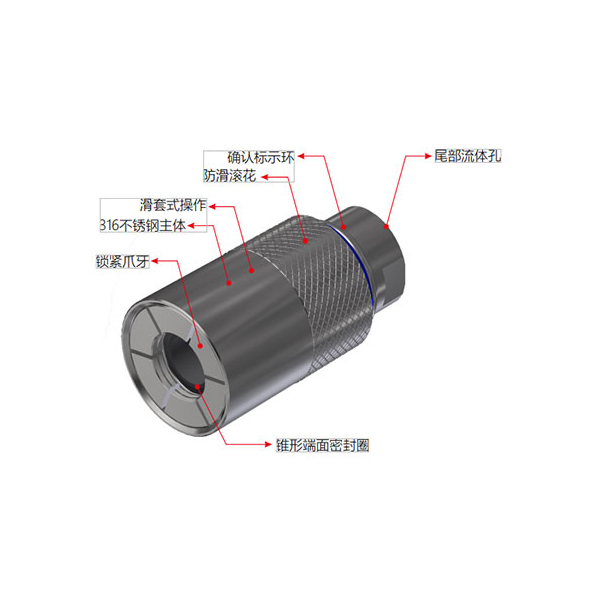

二、G60系列外螺纹的特性
1， 滑套式操作
操作简单，轻轻一推即可完成螺纹连接，壳体外有网纹滚花，增加手持摩擦力便于操作
2， 端面密封
密封可靠，承压极限高，密封圈易于更换，便于维护
3， 316 不锈钢结构
力学性能优秀，坚固，耐磨，能极大延长接头使用寿命
4， 直通式设计
最大化保证流量，减小对运行测试的影响
5， 安全标识环
到位确认标识，保障连接器工作正常
三、G60系列外螺纹简介
最大操作压力 从真空到50Bar(UHP版本2500Bar)
密封范围 1/8"-2"
最小插入深度 25mm
流量接口 G1/8-G3/4
主体材料 316不锈钢,铝合金，尼龙
主密封圈材质 氯丁橡胶,丁腈橡胶
内部密封圈材质 丁腈橡胶
操作温度 -20℃-120℃
四、G60系列外螺纹规格型号
| 燃油系统专用G60UHP超高压快速连接器 | ||||||||
| 产品型号 | 尺寸A | 尺寸B | 尺寸C | 外螺纹D | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G60UHP-M12E-A601 | M12*1.5 | 37 | 77 | M14*1.5 | 2500Bar | 316不锈钢 | 聚氨酯橡胶 | SG60UHPM12E |
| G60UHP-M14E-A601 | M14*1.5 | 37 | 77 | SG60UHPM14E | ||||
| G60UHP-M16E-A601 | M16*1.5 | 43 | 77 | SG60UHPM16E | ||||
| 仪表校准专用G60C快速连接器 | ||||||||
| 产品型号 | 尺寸A | 尺寸B | 尺寸C | 外螺纹D | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G60C-M14 | M14*1.5 | 32 | 75 | M20*1.5 | 100Bar | 316不锈钢 | 丁晴橡胶 | SG60CM14 |
| G60C-G02 | G1/4 | 32 | 75 | SG60CG02 | ||||
| G60C-R02 | R1/4 | 32 | 75 | SG60CR02 | ||||
| G60C-N02 | NPT1/4 | 32 | 75 | SG60CN02 | ||||
| G60C-M20 | M20*1.5 | 40 | 85 | SG60CM20 | ||||
| G60C--G04 | G1/2 | 40 | 85 | SG60CG04 | ||||
| G60C-R04 | R1/2 | 40 | 85 | SG60CR04 | ||||
| G60C-N04 | NPT1/2 | 40 | 85 | SG60CN04 | ||||
| SAE45°螺纹选型表(标配安全锁功能) | ||||||||
| 产品型号 | 尺寸A | 尺寸B | 尺寸C | 流体螺纹孔D | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G60-A04 | ﹣4(7/16-20) | 25 | 75 | G1/8 | 50Bar | 316不锈钢 | 氯丁橡胶 | SG60A04 |
| G60-A06 | ﹣6(9/16-18) | 40 | 80 | G3/8 | SG60A06 | |||
| G60-A08 | ﹣8(3/4-16) | 40 | 80 | G3/8 | SG60A08 | |||
| G60-A10 | ﹣10(7/8-14) | 45 | 90 | G3/4 | SG60A10 | |||
| G60-A12 | ﹣12(1﹣1/16-12) | 45 | 90 | G3/4 | SG60A12 | |||
| G60-A14 | ﹣14(1﹣1/4-12) | 50 | 90 | G3/4 | SG60A14 | |||
| G60-A16 | ﹣16(1﹣3/8-12) | 50 | 90 | G3/4 | SG60A16 | |||
| 公制螺纹选型表(M) | ||||||||
| 产品型号 | 尺寸A | 尺寸B | 尺寸C | 流体螺纹孔D | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G60-M10 | M10*1.0 | 25 | 75 | G1/8 | 50Bar | 316不锈钢 | 氯丁橡胶 | SG60M10 |
| G60-M12 | M12*1.5 | 30 | 75 | G1/4 | SG60M12 | |||
| G60-M14 | M14*1.5 | 40 | 80 | G3/8 | SG60M14 | |||
| G60-M16 | M16*1.5 | 40 | 80 | G3/8 | SG60M16 | |||
| G60-M18 | M18*1.5 | 40 | 80 | G1/2 | SG60M18 | |||
| G60-M20 | M20*1.5 | 40 | 80 | G1/2 | SG60M20 | |||
| G60-M22 | M22*1.5 | 45 | 90 | G3/4 | SG60M22 | |||
| G60-M24 | M24*1.5 | 45 | 90 | G3/4 | SG60M24 | |||
| G/R英制螺纹选型表(热水器专用) | ||||||||
| 产品型号 | 尺寸A | 尺寸B | 尺寸C | 流体螺纹孔D | 最大承压 | 主体材料 | 密封圈材质 | 密封圈型号 |
| G60-085 | G1/2 | 40 | 80 | G1/2 | 20Bar | 316不锈钢 | 氯丁橡胶 | SG60085 |
| G60-085T | R1/2 | 40 | 80 | G1/2 | SG60085T | |||
| G60-125 | G3/4 | 45 | 90 | G3/4 | SG60125 | |||
| G60-125T | G(R)1/2 | 45 | 90 | G3/4 | SG60125T | |||
| G60C-085 | G(R)3/4 | 40 | 85 | R1/2外螺纹 | SG60C085 | |||
| G60C-125 | 45 | 85 | R3/4外螺纹 | SG60C125 | ||||
